齿轮接头DMU运动仿真结构设计

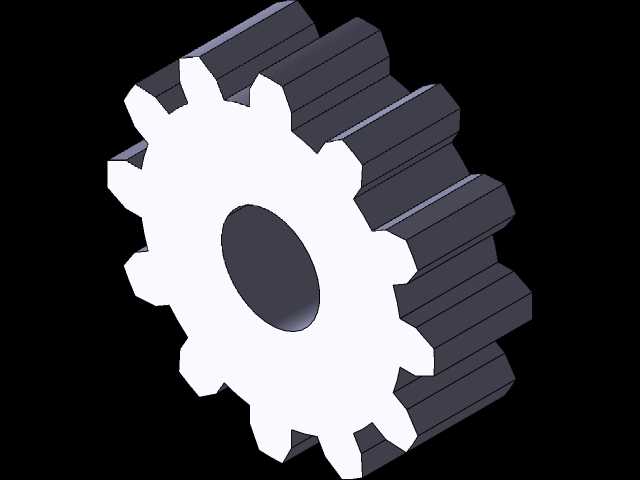

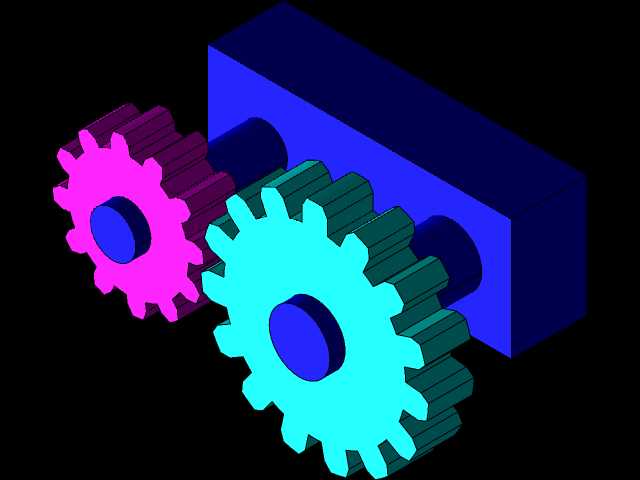

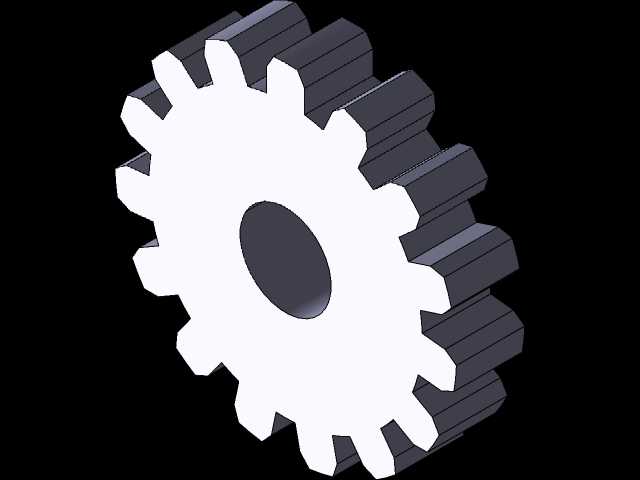

　　这套齿轮接头结构的设计，最初是为了适配小空间内的交错轴动力传递场景，常见于小型自动化输送线的末端换向单元、桌面级工装夹具的动力输入段，以及部分小型专用设备的辅助传动模块，这类场景往往没有足够空间布置标准联轴器或多级减速组件，需要紧凑的齿轮啮合结构同时完成动力换向与扭矩传递，还要兼顾拆装维护的便捷性。从结构设计逻辑来看，两个啮合齿轮分别采用了不同的齿宽参数，其中主动轮的齿顶圆直径略大于从动轮，啮合重合度控制在1.2到1.4之间，既保证传动过程中不会出现卡滞或跳齿问题，也不会因为重合度过大增加不必要的转动阻力。齿轮与下方基座的连接采用了嵌入式轴座设计，轴孔与安装轴的配合公差选用H7/k6过渡配合，既保证转动过程中的同轴度，

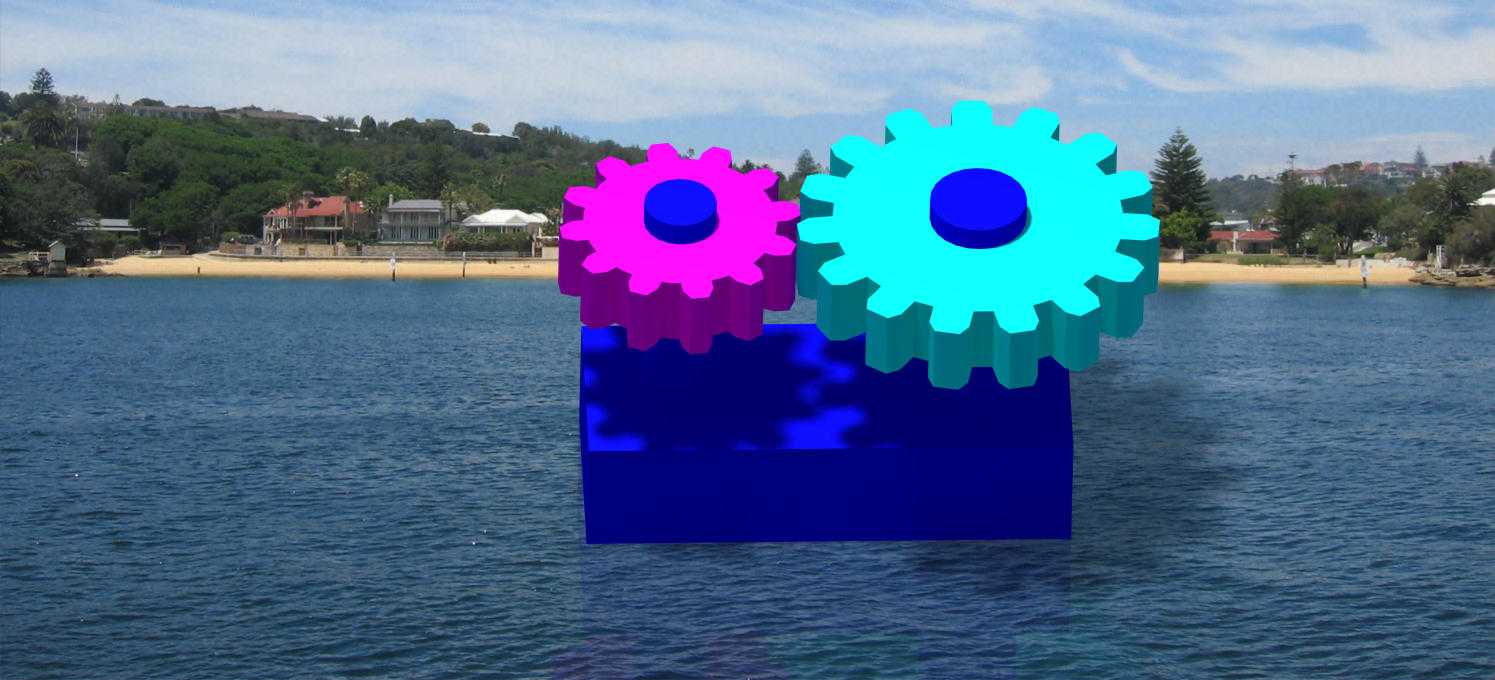

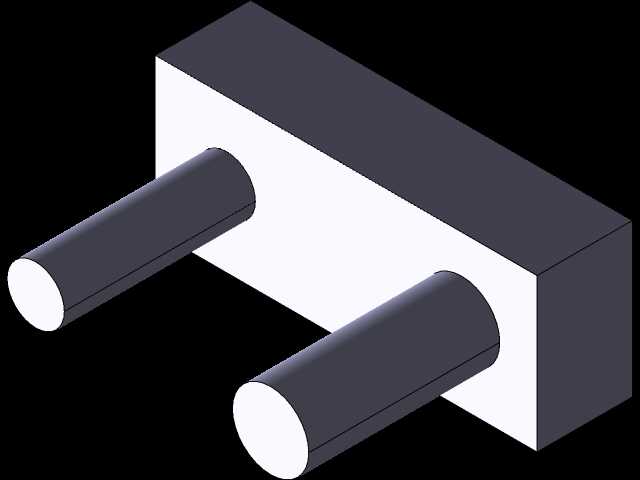

　　也能在设备维护时快速完成齿轮的拆卸更换，不需要额外拆解整个基座结构。基座部分的安装边界做了沉头孔设计，四个安装孔的孔位间距按照标准小型设备的安装面板尺寸预留，安装时可以直接通过M4内六角螺丝固定在10mm厚的铝型材安装面板上，不需要额外加工转接板。在做DMU运动仿真的过程中，特意给两个齿轮的啮合面设置了0.1mm的侧隙，模拟实际加工中存在的公差累积，避免仿真过程中出现干涉报错，同时也能还原真实工况下齿轮传动的间隙特性，方便后续做结构优化时参考实际的传动回差。齿轮接头的输出端预留了标准的平键槽，可以直接连接不同规格的输出轴，适配不同的负载需求，当需要传递较小扭矩时，也可以替换成顶丝固定的方式，进一步压缩整体结构的轴向尺寸。实际应用中，

　　这套结构可以在0到300转每分钟的转速下稳定运行，传递的额定扭矩可以达到2N·m，足够满足小型工装、辅助输送单元的动力传递需求，而且因为整体结构外露，日常维护时只需要定期在齿面涂抹润滑脂即可，不需要设计复杂的密封油腔，进一步降低了加工和装配的成本。在建模过程中，特意对齿轮的齿根部分做了0.2mm的圆角处理，避免应力集中导致的齿根断裂问题，同时齿轮的端面做了倒角处理，装配时可以快速导入轴座，不会因为锐边刮伤安装轴的表面。整个结构的外形尺寸控制在长80mm、宽60mm、高45mm的范围内，安装时只需要预留出齿轮转动的径向空间即可，不会和周边的其他结构件产生干涉，非常适合在空间紧凑的小型设备内部布置。
