螺旋弧齿锥齿轮精密机械传动件设计

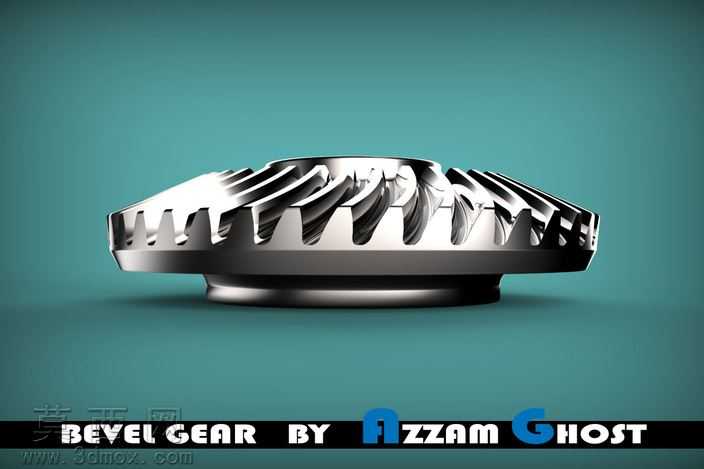

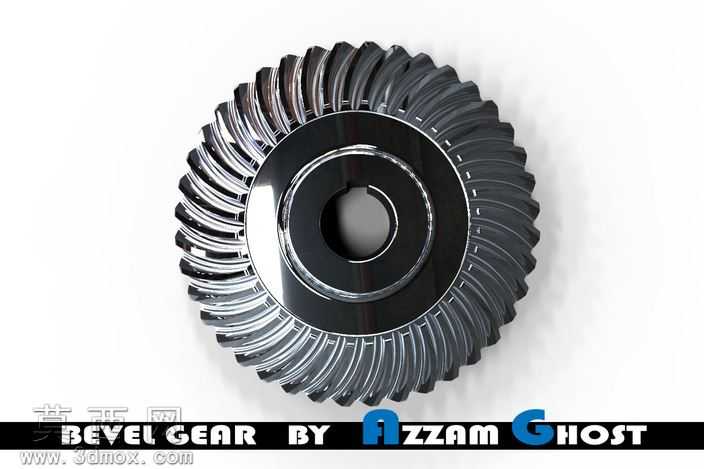

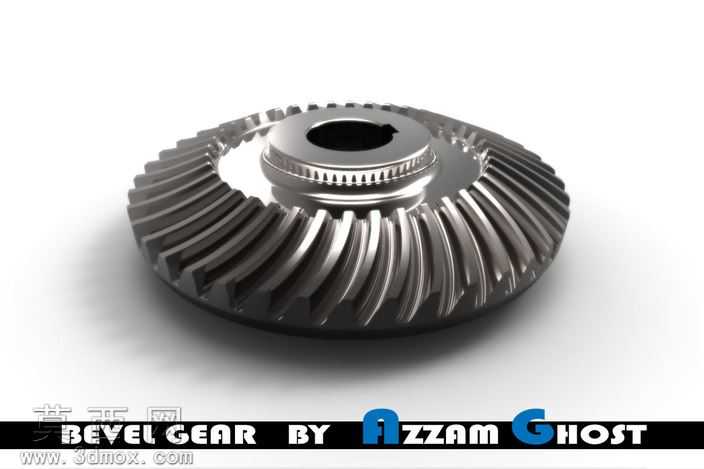

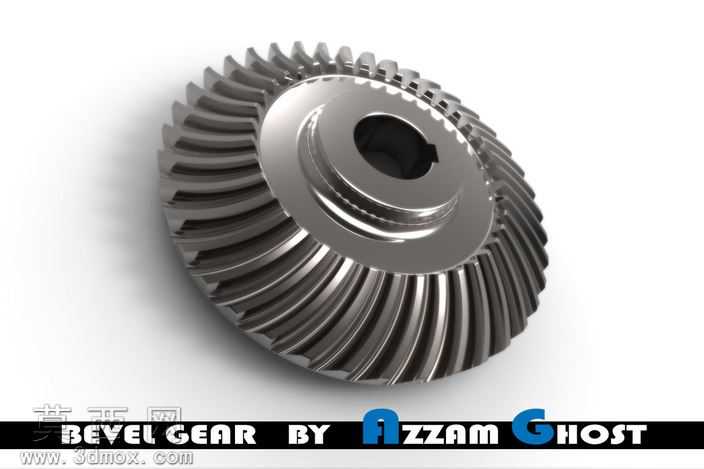

本作品为螺旋弧齿锥齿轮三维建模设计，建模过程严格遵循锥齿轮啮合传动原理，先通过参数化计算确定齿轮的模数、齿数、压力角、螺旋角、节锥角等核心几何参数，在三维建模环境中先绘制齿轮的基准坐标系，依次创建节锥、根锥、顶锥的基准曲面，再通过齿廓渐开线方程生成单个轮齿的截面轮廓，结合螺旋线引导路径完成单个轮齿的扫掠成型，之后通过圆周阵列操作生成全部轮齿结构，保证轮齿分布的均匀性与啮合精度。模型中部设计有带键槽的中心安装孔，用于与传动轴实现周向固定传递扭矩，轮毂部分做了阶梯式结构设计，既保证安装定位的精度，又能优化零件的应力分布，降低传动过程中的应力集中风险。材质渲染阶段采用金属合金钢材质，调整材质的粗糙度、金属度参数，模拟真实齿轮经过精加工后的金属光泽与表面质感，添加柔和的环境光影效果，清晰呈现轮齿的曲面弧度、齿面纹理以及各结构的衔接细节，让模型的视觉呈现更贴近实际工业零件的真实状态。设计过程中充分考虑锥齿轮用于相交轴之间动力传递的工况需求，轮齿采用螺旋弧形设计，相比直齿锥齿轮具备更高的重合度，传动过程更平稳、承载能力更强、运行噪音更低，可适配高速重载的传动场景。建模时对齿根过渡圆角做了优化处理，避免尖锐棱角带来的应力集中问题，提升零件的疲劳使用寿命，中心键槽的尺寸公差按照通用机械传动标准设定，保证与标准传动轴的装配兼容性，整体模型结构完整，几何精度符合机械设计规范，可用于传动机构的装配验证、运动仿真分析、工程图纸生成以及机械设计教学演示等场景，能够直观展示螺旋锥齿轮的结构特点与传动原理，为相关机械产品的传动系统设计提供精准的三维模型参考。
