自行车变速用多层复合齿盘结构设计

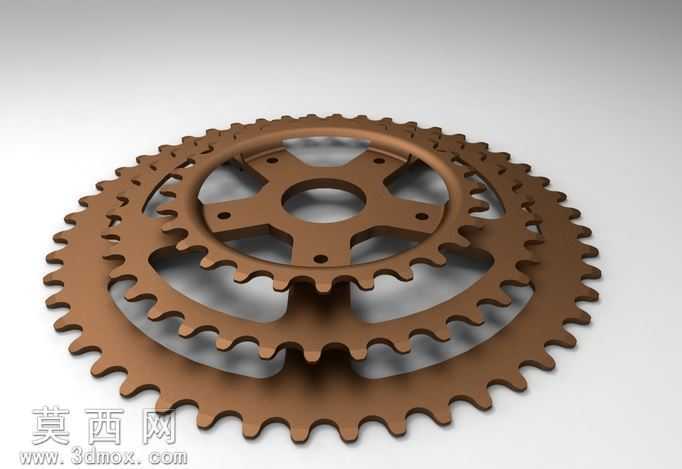

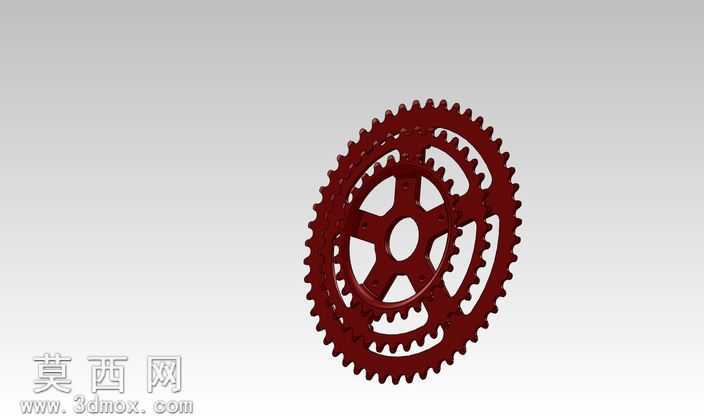

本作品为多层复合结构齿盘，采用三维参数化建模方式完成整体设计，建模过程中先以齿廓渐开线方程为基础生成单齿截面，通过环形阵列完成各层齿圈的齿形构建，保证每一层齿的齿距、齿高、齿厚参数均符合传动啮合标准，避免传动过程中出现跳齿、卡滞问题。整体结构采用一体化辐条式支撑设计，中心设置定位安装孔，周围均匀分布五根辐条连接内层齿圈与外层齿圈，在保证整体结构强度的前提下大幅降低零件自重，同时辐条的镂空设计也减少了建模过程中的冗余面数，提升后续渲染与工程导出的效率。材质设计上选用高强度铝合金材质预设，表面做阳极氧化红的着色处理，渲染阶段调整金属粗糙度参数至15%左右，添加轻微的反光效果模拟金属零件的哑光磨砂质感，同时在齿形边缘做微小的倒角处理，既消除建模产生的尖锐棱角，也还原实际机加工零件的工艺特征。设计过程中针对多层齿圈的同轴度做了严格的参数约束，保证三层齿圈的圆心完全重合，各层齿圈的齿数差符合自行车变速系统的传动比要求，相邻齿圈之间的过渡区域做圆弧平滑处理，避免链条在不同齿圈之间切换时出现卡顿。建模完成后对整体结构做了干涉检查，确认辐条与齿圈、安装孔与周边结构均无重叠干涉，同时对齿面的啮合接触面做了曲面优化，保证后续导出工程图时齿形轮廓的精度符合加工要求。渲染阶段采用中性渐变灰色背景，搭配柔和的侧方主光源与顶部补光，突出齿盘的立体结构与齿形细节，阴影参数调整为软阴影模式，让整体展示效果更贴近真实零件的实物观感，同时在齿盘表面添加轻微的使用痕迹纹理，提升模型的真实感。
