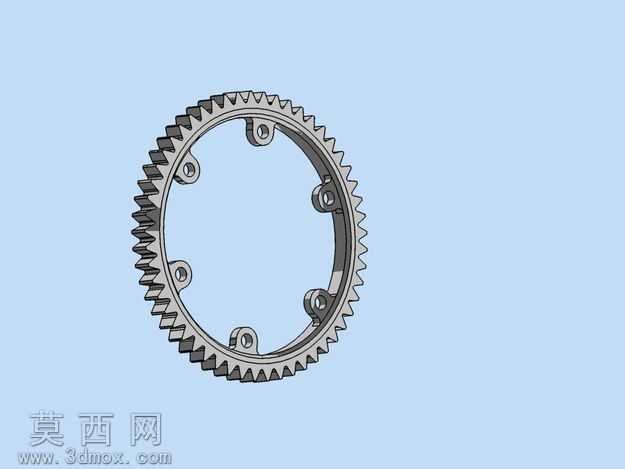

本作品为离合器配套主齿轮的三维参数化建模成果,建模过程依托三维机械设计软件完成,整体采用自顶向下的设计思路,先依据离合器的装配空间、传动比要求确定核心参数,再逐步细化齿形、安装结构等细节。齿形部分严格按照渐开线圆柱齿轮的成型原理构建,通过参数化方程生成精准的渐开线齿廓曲线,再经拉伸、阵列操作完成整圈轮齿的创建,保证每一个轮齿的齿距、齿厚、齿高参数完全一致,满足2.944:1的传动比匹配要求,确保与配对齿轮啮合时传动平稳、无卡滞。齿圈主体采用环形薄壁结构设计,在齿圈内侧均匀分布6组带通孔的安装凸台,凸台与齿圈内环采用圆角过渡处理,既避免应力集中提升结构强度,又能通过紧固件实现与离合器从动盘或连接盘的精准定位装配,安装孔的位置度公差在建模时通过同轴、对称等几何约束严格控制,保证装配时的互换性。材质设定上,整体零件采用合金结构钢材质参数,渲染时赋予金属哑光质感,对齿面、安装凸台接触面做细微的粗糙度区分,还原真实机加工零件的表面效果,齿根处做轻微的倒角处理,既符合实际加工工艺要求,也能降低啮合时的应力集中风险。建模过程中对齿圈的壁厚、凸台厚度做了合理性校验,在保证结构强度满足传动扭矩要求的前提下尽可能控制零件重量,适配离合器总成的轻量化设计需求。整体模型无多余特征、无破面,所有几何特征完全参数化,可根据不同型号离合器的参数需求快速修改齿圈直径、齿数、安装孔位置等参数,适配不同排量、不同扭矩规格的离合器传动场景,可直接用于离合器总成的虚拟装配、运动仿真、干涉检查,也可作为后续工程图导出、数控加工编程的基础模型,为离合器传动系统的设计优化提供可靠的三维数据支撑。
