立柱悬臂式自动工业涂装作业设备

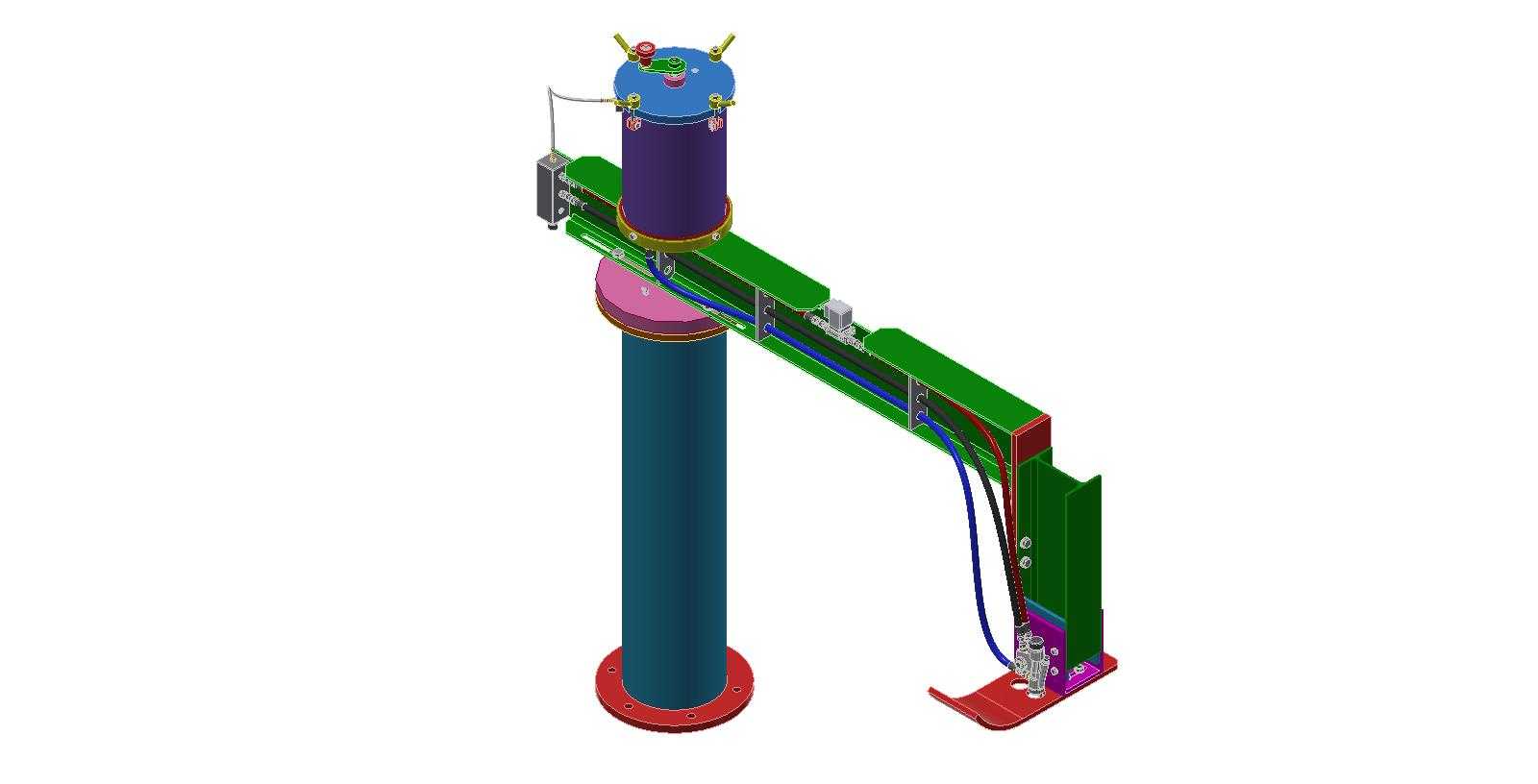

　　这套立柱悬臂结构的涂装作业设备，主要面向中小型五金结构件、塑胶壳体类工件的表面漆层喷涂作业场景，常见于汽配零部件加工车间、五金制品厂的表面处理工段，可替代人工完成固定工位范围内的均匀喷涂作业，减少漆雾对作业人员的职业健康影响，同时稳定喷涂膜厚的一致性，降低人工喷涂带来的膜厚不均、流挂、漏喷等常见不良问题。设备整体采用落地式立柱安装结构，底部设置带螺栓孔的圆形法兰安装座，安装时需在车间地面预埋地脚螺栓或采用膨胀螺栓完成固定，安装基础需保证水平度公差在每米0.2mm以内，避免立柱倾斜导致悬臂运行轨迹偏移，立柱整体高度适配常规2米以内的工件喷涂作业需求，悬臂水平伸展长度可覆盖半径1.2米范围内的作业区域，

　　安装时需预留悬臂全周回转的安全空间，周边1.5米范围内不得布置其他固定设备或堆放物料，避免悬臂回转时发生碰撞干涉。设备顶部设置回转驱动单元，集成气动旋转接头与电气滑环结构，可实现悬臂360度连续回转，避免气管、线缆在回转过程中发生缠绕拉扯，悬臂主体采用铝合金型材拼焊结构，在保证结构刚性的前提下降低整体自重，减小回转驱动的负载扭矩，悬臂侧面布置管线拖链，将涂料输送管、气动控制管、信号线缆规整收纳在拖链内，随悬臂水平移动同步伸缩，避免管线外露被漆雾污染或剐蹭工件。悬臂末端安装喷涂执行组件，搭载自动喷枪与角度调节支架，可根据工件的外形轮廓调整喷枪的喷射角度与距离，喷枪的启闭、喷涂压力、走枪速度均通过配套控制系统联动控制，

　　可针对不同形状的工件预设喷涂轨迹，作业时悬臂按照预设路径完成回转、水平移动，配合喷枪的启闭完成工件表面的全覆盖喷涂，设备的气动系统设置三级过滤结构，分别对压缩空气进行除水、除油、除尘处理，避免杂质混入涂料导致漆面出现颗粒、针孔等缺陷。设计过程中重点考虑了漆雾环境下的设备防护问题，所有运动副均设置防尘密封结构，回转部位、直线移动导轨处加装可伸缩防护套，避免漆雾附着在运动部件表面导致卡滞，电气元件全部采用IP65以上防护等级的型号，接线部位做密封处理，防止漆雾、水汽侵入造成电气短路。设备的立柱内部预留了走线空腔，所有主干线缆、气管均从立柱内部穿行，仅在悬臂连接位置通过旋转接头引出，进一步减少管线外露的区域，降低日常清洁维护的工作量。

　　悬臂的水平移动采用伺服驱动配合直线导轨的传动结构，移动速度可在0.1m/s到0.8m/s范围内无级调节，可根据不同涂料的固化特性、喷涂膜厚要求调整走枪速度，保证漆层均匀附着，回转驱动采用气动马达搭配减速机构，回转动作平稳无冲击，避免启停时喷枪晃动导致漆面出现条纹。末端的喷枪支架设置快换结构，可根据喷涂工艺需求更换不同口径的自动喷枪，适配底漆、面漆、防护漆等不同类型涂料的喷涂作业，支架上还预留了辅助接口，可加装静电发生装置实现静电喷涂作业，提升涂料的上漆率，减少漆雾飞散。设备整体的重心集中在立柱中心轴线上，悬臂全伸展状态下的倾覆力矩经过校核，配合底部法兰的固定强度，可在最高运行速度下保持结构稳定，无明显晃动，保证喷涂轨迹的重复精度控制在±2mm以内，满足常规工业涂装的精度要求。日常维护时仅需定期检查防护套的完好性、清理导轨表面的漆雾残留、更换气动系统的过滤滤芯，即可保证设备长期稳定运行，相比多轴关节喷涂机器人，该结构的设备成本更低，安装调试更简单，适合固定工位、小范围作业区域的批量喷涂工况，在中小型制造企业的表面处理工段有较强的适配性。
