3D打印精度测试用公差校验块

　　在桌面级FDM 3D打印的日常生产与教学场景中，设备成型精度的一致性校验一直是困扰一线操作人员的核心问题，不同品牌、不同使用时长的设备，在XY轴定位精度、Z轴层厚累积误差、材料冷却收缩率上的表现差异，会直接导致装配类零件的配合失效，很多时候操作人员需要反复调整切片参数、校准步进电机电流、测试喷嘴温度，却缺少一个标准化的实体校验件来快速量化设备的实际成型公差，这款公差校验块正是针对这一实际工程需求设计的专用测试工装。

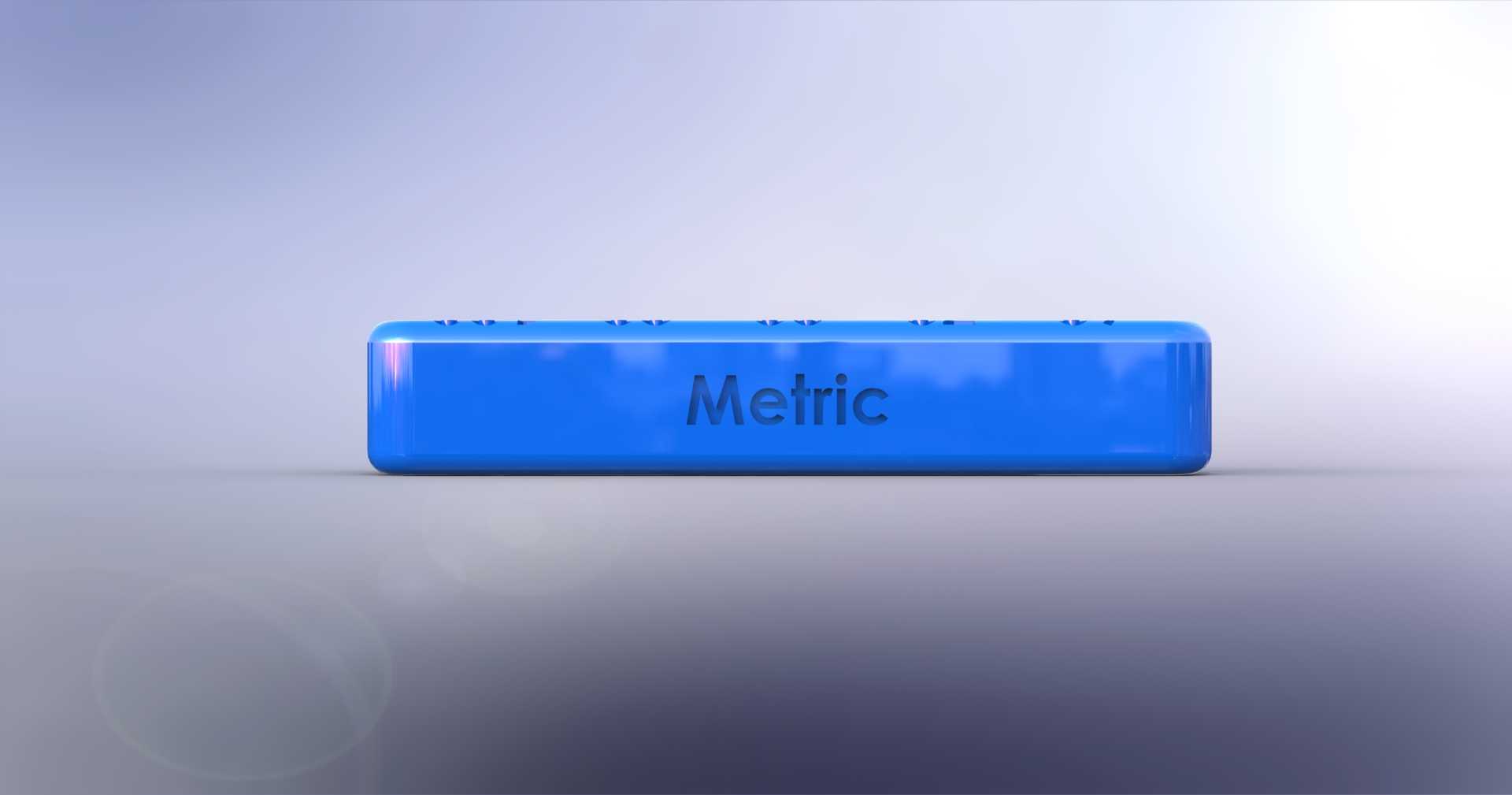

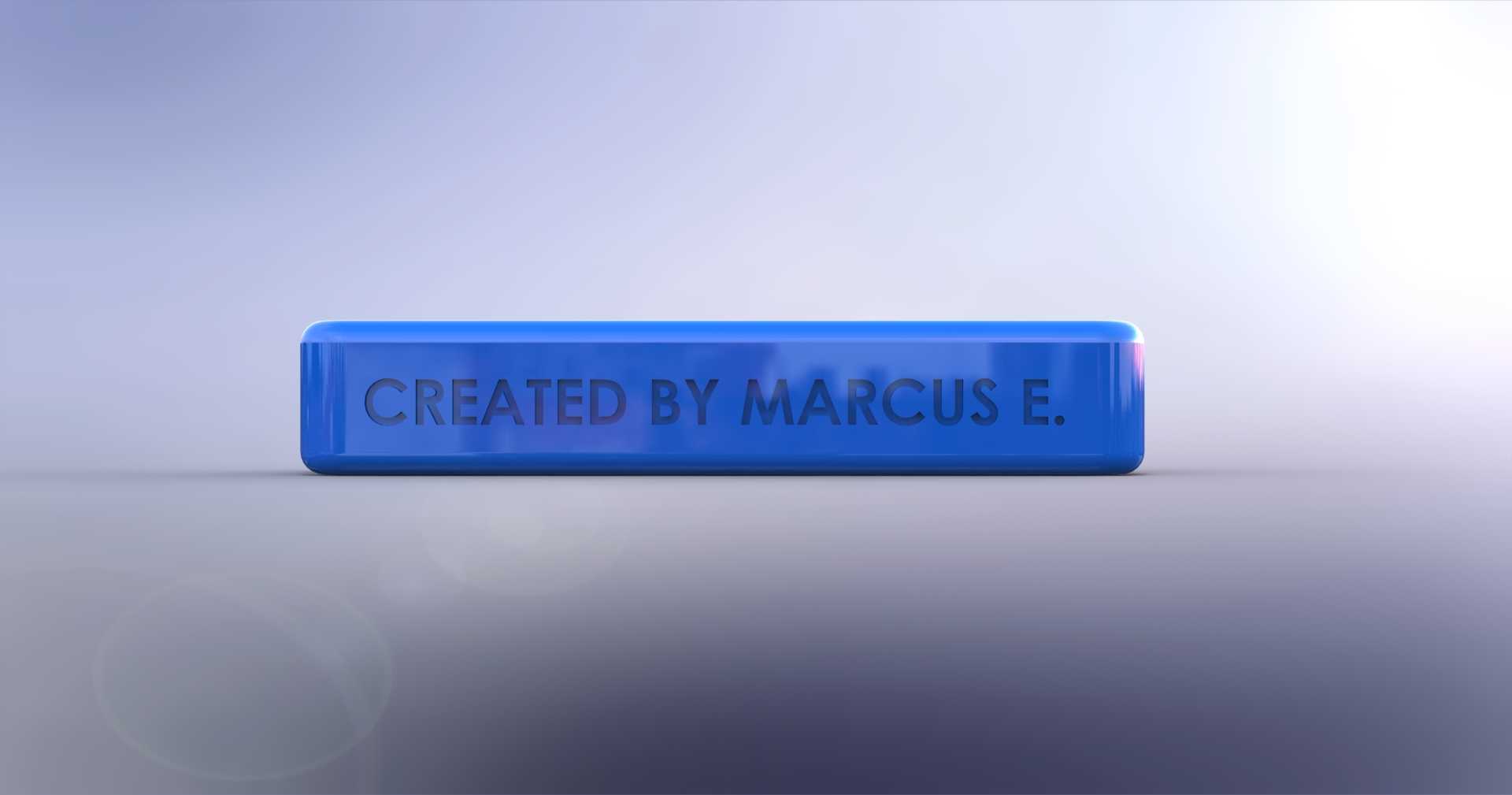

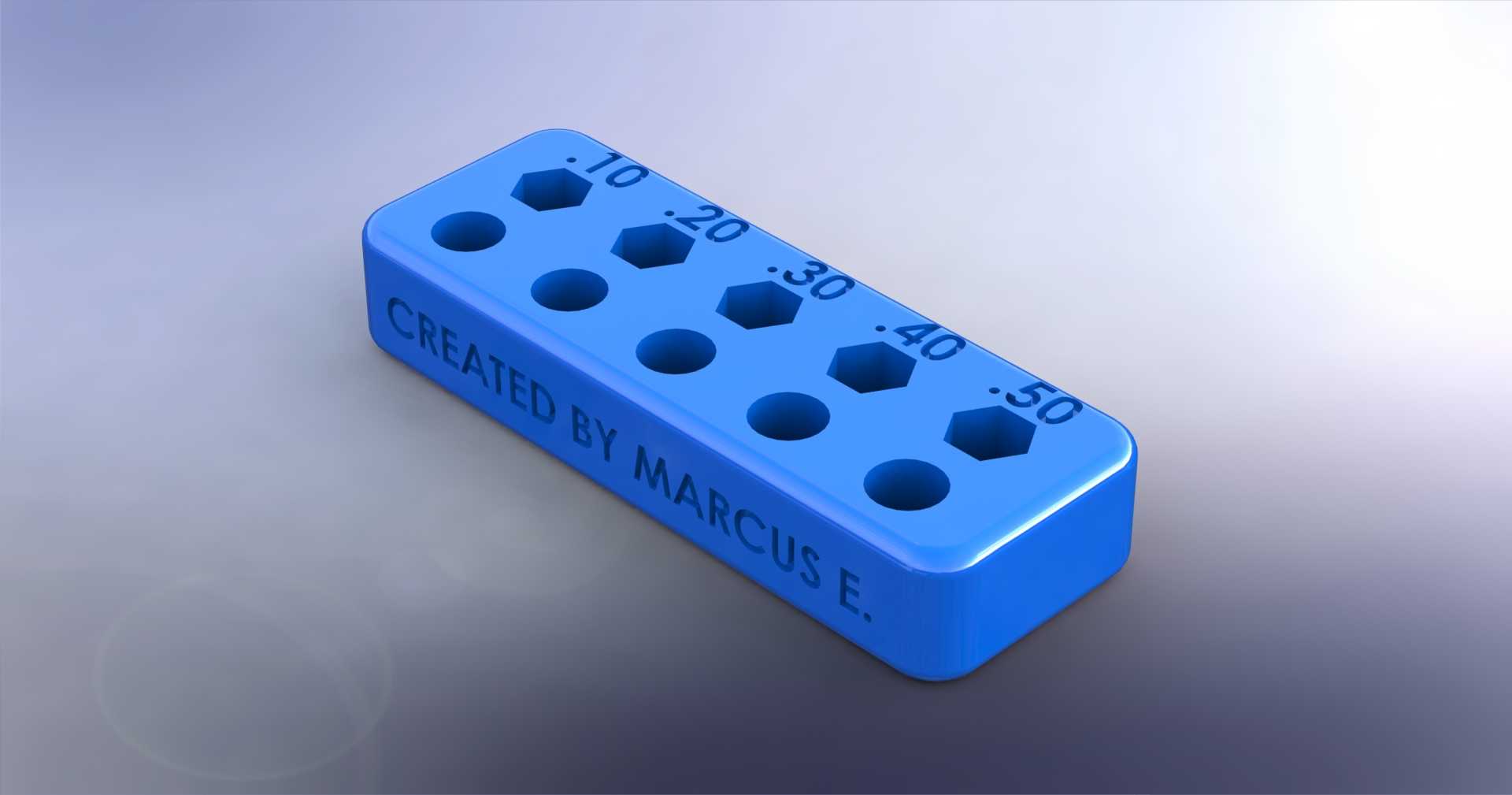

　　从结构设计逻辑来看，这款校验块采用一体化长方体基体设计，基体上集成了两类核心测试特征：一类是沿长度方向等距排布的圆形通孔，对应不同直径规格的圆柱销配合测试，另一类是同间距排布的正六边形通孔，对应外六角类标准件的配合间隙测试，两类孔位旁侧直接蚀刻有对应的公差数值标识，测试人员无需额外对照图纸，就能直接读取当前测试的公差档位。在实际使用时，操作人员不需要借助千分尺等精密测量工具，只需准备对应规格的标准圆柱销、标准六角匙，就能通过插拔的手感快速判断设备的实际成型公差范围：当销件能无摩擦自由滑入对应孔位时，说明设备在该尺寸下的成型偏差小于对应公差值；当销件需要轻压才能进入时，说明设备存在小幅正偏差，可适当调整切片的尺寸补偿参数；当销件完全无法塞入时，说明设备的成型偏差已经超出该公差范围，需要重新校准设备的传动皮带张紧度、检查喷嘴是否存在堵头、确认热床平整度是否达标。

　　这款校验块的测试覆盖维度也经过了实际场景的验证，圆形孔位覆盖了从0.6mm到1.0mm的小尺寸公差测试区间，同时也包含10mm直径的常规尺寸孔位，可测试从紧配合、过渡配合到间隙配合的全范围配合状态，针对不同的3D打印设备，能快速匹配出设备的最佳适配公差：比如部分工业级桌面设备能实现0.4mm公差下的无摩擦滑动配合，而部分入门级设备可能在0.8mm公差下才会出现顺畅的间隙配合，这些实测数据能直接为后续装配类零件的建模提供尺寸补偿依据，避免打印完成的零件出现装配过松或者过紧的问题。除了设备精度校验的功能外，这款公差块也可作为机械公差教学的实体教具，在职业院校的机械基础、3D打印技术课程中，学生可以通过亲手插拔测试，直观理解公差带、配合类型的抽象概念，相比纯课本理论教学，实体测试的感知更强，能帮助初学者快速建立公差与实际装配效果的对应认知。

　　从安装与使用边界来看，这款校验块本身为一体化打印件，不需要额外的支撑结构，打印时直接将平整底面贴附热床即可，整体尺寸小巧，单次打印耗材消耗量极低，可作为设备日常维护的常备测试件，每次更换耗材、调整参数、长时间停机重启后，都可以快速打印一个校验块确认设备状态，避免批量打印时出现整批零件尺寸超差的浪费。在孔位深度设计上，不同深度的测试孔也能同步验证Z轴方向的成型精度，避免出现浅孔配合正常、深孔因层厚累积误差导致卡滞的问题，孔口位置做了微小的倒角处理，既可以避免打印时的层纹毛刺影响插拔测试的手感判断，也能引导测试销件顺利进入孔位，减少测试过程中的误判。针对六角孔的测试设计，还能同步验证设备在多边形棱角位置的成型精度，很多3D打印机在打印锐角特征时会出现圆角过渡、棱角缺失的问题，通过六角匙的配合测试，就能直观判断设备在小角度特征上的成型能力，为后续带有棱角特征的零件打印提供参数调整参考。

　　在实际车间应用场景中，很多操作工人会将这款公差块放在设备旁的工具架上，作为日常设备状态快速校验的工具，相比打印完整的装配测试件，这款公差块的打印时间更短，测试维度更全，能在十分钟内完成设备核心精度指标的确认，大幅降低设备校准的时间成本。同时，针对不同的打印材料，比如PLA、ABS、PETG等不同收缩率的耗材，也可以通过这款公差块快速测试出对应材料的尺寸补偿值，在建模时直接预留对应的收缩余量，保证不同材料打印的零件都能达到预期的配合效果。
