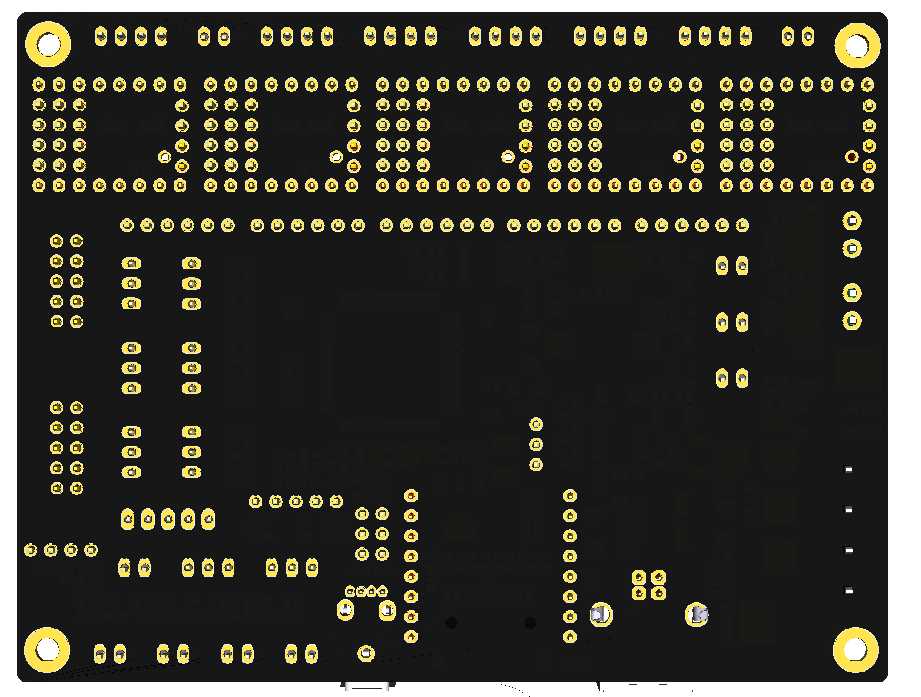

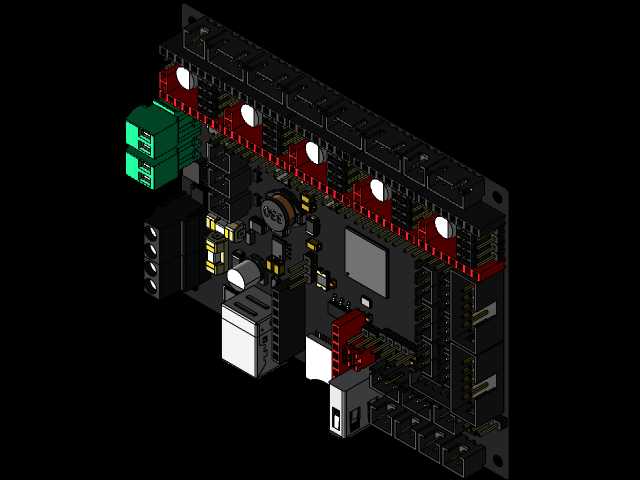

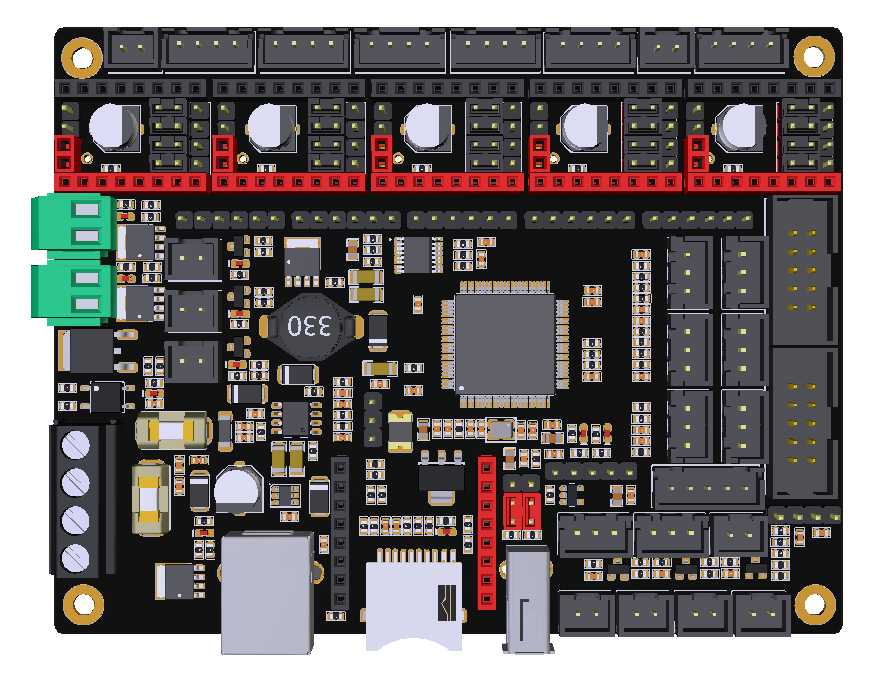

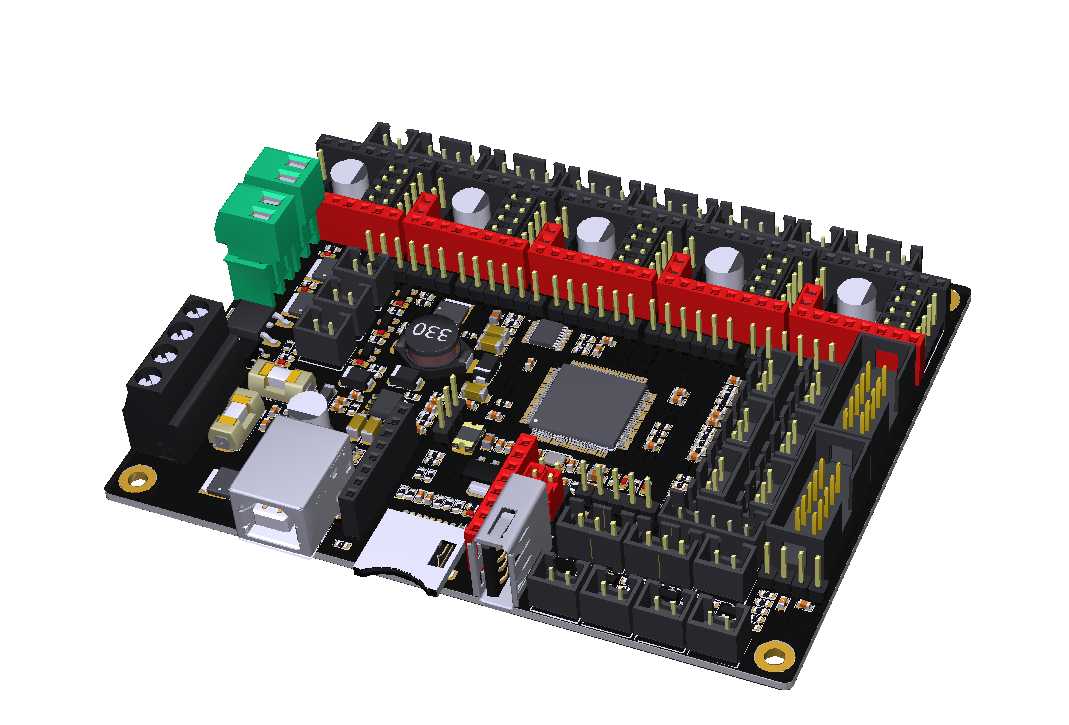

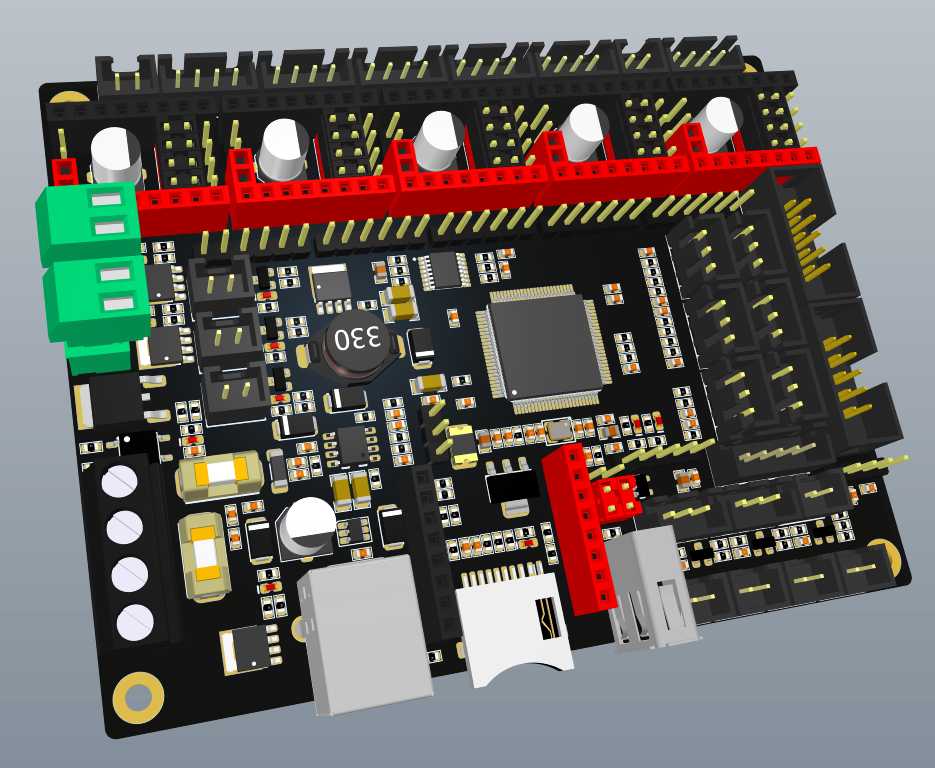

BIGTREETECH SKR 2 3D打印机主控控制板结构

　　在桌面级FDM 3D打印设备的电控系统搭建中，主控板是衔接上位机指令、驱动各运动轴执行、协调温度管控与外设交互的核心载体，这款SKR 2控制板的结构设计，完全围绕桌面3D打印机的实际工况做了针对性的布局优化。从实际装机的适配场景来看，它可以覆盖绝大多数单喷头、双喷头近程或远程挤出的桌面级FDM机型，不管是个人DIY改装旧机型，还是小批量组装量产级桌面打印设备，都能通过板载的拓展接口完成功能匹配。

　　从功能特性层面看，板载的多组步进驱动插槽采用了统一的排针布局，支持主流的静音驱动模块直插，不需要额外做飞线转接，每个驱动通道对应独立的使能、方向、脉冲信号走线，同时预留了细分配置的硬件跳线槽位，工程人员可以根据不同机型的运动精度需求，灵活调整驱动细分参数，兼顾高速运动时的扭矩输出与低速打印的平稳性。电源输入部分做了大电流的铜箔加厚处理，搭配板载的稳压模块，可以同时给主控芯片、驱动模块、热端加热回路、热床加热回路提供稳定的供电，不同电压域之间做了清晰的隔离走线，避免大电流加热回路对弱电信号产生电磁干扰，减少打印过程中出现的信号丢步、温度采样飘移等常见问题。

　　设计思路上，整块PCB采用了矩形规整外形，四角预留了标准的M3安装固定孔位，孔位间距匹配市面上主流的3D打印机电控箱安装位尺寸，装机时不需要额外打孔改造。接口排布做了分区规划：电源接口、热床与热端加热接口这类大电流接口集中布置在板边一侧，方便走大线径的动力线；步进电机接口、限位开关接口、温度传感器接口这类信号接口集中布置在另一侧，方便整理信号线束，减少强弱电线束交叉带来的干扰。板载的USB通讯接口、SD卡插槽布置在便于操作的板边位置，不需要拆机就可以完成固件刷写、打印文件读取的操作，同时预留了显示屏、BLTouch自动调平传感器、 filament断料检测模块的拓展排针，不需要额外焊接就可以拓展各类常用的3D打印机外设功能。

　　安装边界层面，板上的电解电容、接线端子、排针等最高元器件的高度控制在合理范围内，电控箱内预留15mm以上的净空高度就可以顺利安装，不会和电控箱盖板、散热风扇产生结构干涉。驱动插槽上方预留了统一的散热风扇安装位，可以给所有驱动模块提供集中的风冷散热，长时间连续打印时也能维持驱动模块的工作温度在合理区间，避免高温导致的驱动过热保护停机。
