四向引脚QFP封装微控制器结构

　　做硬件结构设计这么多年，经手的板卡级三维模型里，QFP封装的微控制器是最常碰到的元器件之一，这次拆解建模的这款四向出脚的封装结构，是工业控制板卡上应用极广的一类MCU封装形式。先从实际应用场景说，这类封装的MCU普遍用在工业PLC主控板、民用家电控制板、小型嵌入式设备主板上，相比BGA封装，它的引脚外露，后期维修拆焊的门槛低，不需要专业的BGA返修台，普通恒温风枪就能完成更换，所以在中小批量的工业控制设备里，这类封装的选型占比一直不低。

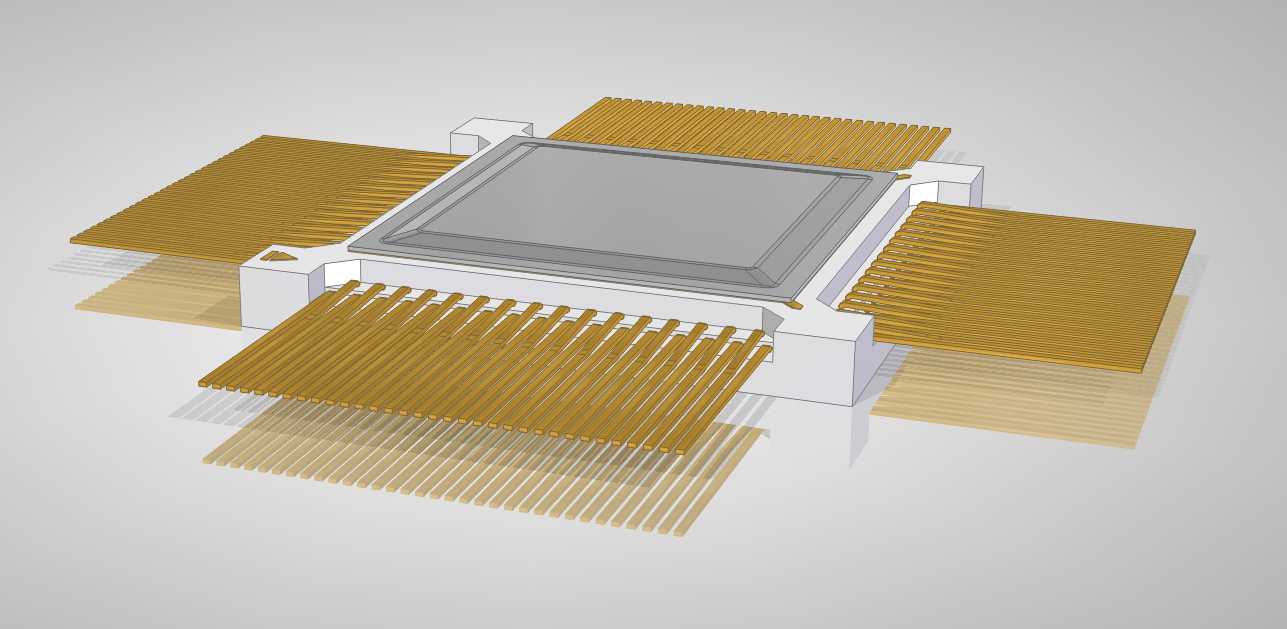

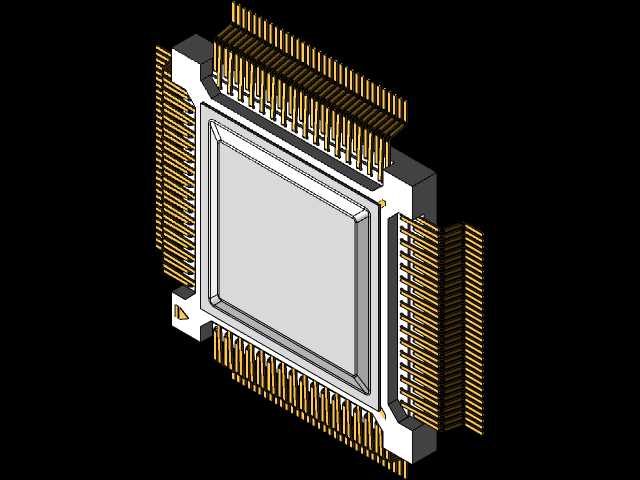

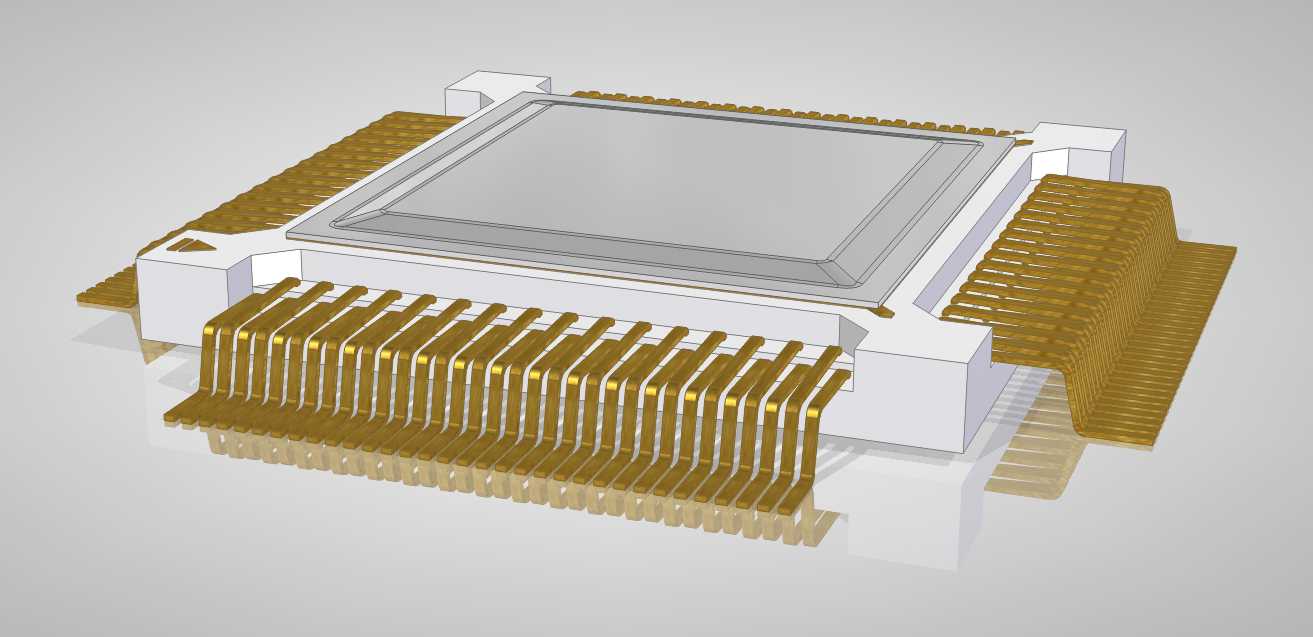

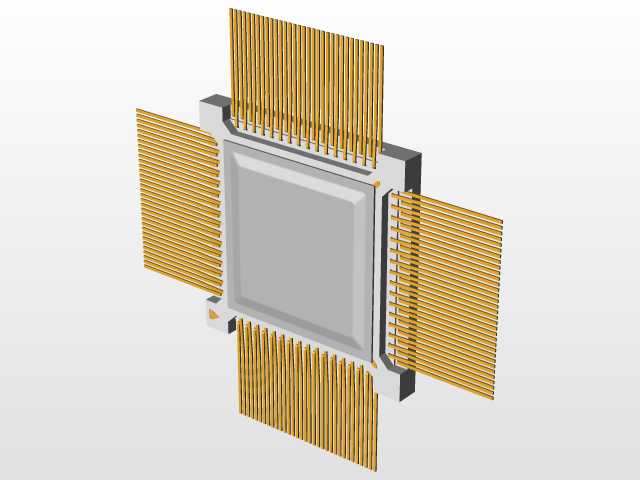

　　从结构设计的角度看，这款封装的核心是中心的芯片承载基座，基座采用耐高温的环氧塑封材质，表面做了哑光防静电处理，避免芯片在存储、焊接过程中积累静电击穿内部晶圆。四个方向延伸出的鸥翼型引脚是整个结构的设计重点，引脚采用高纯度铜合金基材，表面做了镀锡处理，既保证导电性能，又能提升焊锡浸润性，减少焊接虚焊的概率。每一侧的引脚间距保持一致，引脚的弯折角度做了精准控制，弯折处的圆角半径经过反复校核，既避免引脚弯折处应力集中导致断裂，又能保证引脚贴装到PCB焊盘时的共面度，不会出现个别引脚悬空的问题。

　　做这类元器件建模的时候，首先要卡准安装边界尺寸，封装的本体长宽尺寸要和PCB封装库的丝印尺寸完全匹配，引脚的外伸长度、引脚末端的宽度、相邻引脚的中心距都要严格按照实际器件的公差带做冗余设计，不能出现模型导入PCB装配后和焊盘错位的问题。很多新手建模的时候容易忽略引脚下方的悬空高度，这个尺寸直接影响焊接时焊锡的爬升空间，高度过低会导致焊锡无法充分包裹引脚，形成虚焊，高度过高则会让器件贴装后稳定性不足，过波峰焊的时候容易被气流冲歪。

　　再说到实际使用中的功能特性，这类四向出脚的封装相比单侧或双侧出脚的封装，在相同引脚数量的情况下，本体尺寸可以做的更小，能有效节省PCB板的占用面积，四个方向的引脚排布也让芯片内部的走线长度更均衡，高频信号传输时的信号一致性更好，减少信号串扰的问题。封装四个角的定位凸台是设计里很容易被忽略的细节，这几个凸台在贴片机吸嘴拾取器件的时候能起到定位作用，同时在器件焊接到PCB上之后，四个角的点胶固定位置就是依托这几个凸台，点胶后胶水可以包裹凸台，提升器件和PCB的连接强度，在设备有振动的工况下，避免引脚长期受振动出现疲劳断裂。

　　建模过程中还要考虑引脚的形变冗余，实际生产中，器件编带运输、贴装过程中引脚难免会有轻微形变，所以模型里的引脚根部和基座连接的位置做了微小的圆弧过渡，模拟实际器件的引脚应力释放结构，在做板卡级的振动仿真、跌落仿真的时候，这个过渡结构的参数直接影响仿真结果的准确性。另外封装本体的厚度尺寸也要卡准，很多结构设计里，板卡上方会有壳体或者散热片，如果芯片本体厚度建模不准，会出现装配后壳体顶住芯片，导致PCB受压变形的问题，尤其是在紧凑的嵌入式设备里，上下壳体的间隙本身就很小，元器件的高度公差控制直接决定整个产品的装配良率。

　　从选型适配的角度说，这类封装的MCU在做结构设计的时候，还要考虑周边的焊盘走线空间，引脚伸出本体的长度决定了焊盘外侧需要预留的走线宽度，建模时把引脚的实际截面形状做准确，就能在PCB设计阶段提前预判走线空间，避免后期出现走线无法布通，需要调整器件位置的问题。另外鸥翼型引脚的倾斜角度也有讲究，角度太大，引脚和焊盘的接触面积变小，焊接强度不足；角度太小，引脚下方的空间不足，焊锡容易形成桥接，导致相邻引脚短路，这个角度参数是经过行业多年迭代验证的，建模的时候不能随意更改，要完全匹配实际量产器件的参数，才能保证模型用于实际生产时的可用性。

　　很多刚入行的结构工程师做元器件模型的时候，只做个大概的方块加引脚的外形，忽略很多细节结构，等到实际打样装配的时候才发现各种干涉问题，要么是芯片和周边电容电阻距离太近无法焊接，要么是高度不对顶到外壳，这些问题其实在建模阶段把各个安装边界、细节尺寸做准确就能完全避免。这类MCU封装作为板卡上的核心主控元器件，它的模型精度直接影响整个板卡的结构设计质量，尤其是在做工业级设备的时候，设备往往要在宽温域、强振动的环境下长期工作，器件的结构细节是否准确，直接关系到后期仿真结果的可靠性，最终影响产品的实际使用寿命。
