多孔三角钣金连接结构件

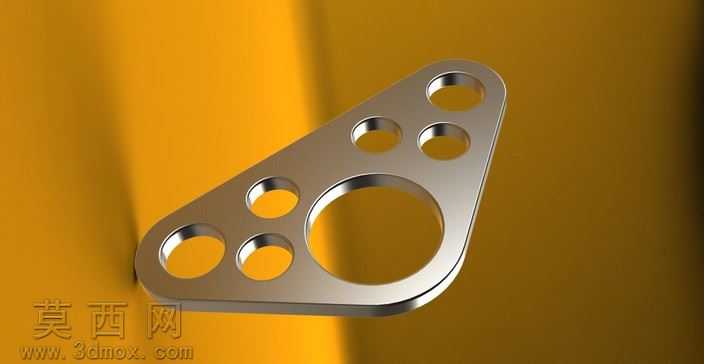

该作品为一款三角造型的多孔钣金连接结构件，建模阶段以SolidWorks为核心工具完成全参数化设计，首先绘制三角形外轮廓草图，严格控制各边的倒角弧度与整体比例，确保轮廓线条流畅无尖锐棱角，适配实际钣金加工的折弯与冲压工艺要求。建模过程中针对七个不同孔径的安装孔位做了精准的位置约束，以最大的中心圆孔为定位基准，其余六个小孔沿三角轮廓的内侧均匀排布，每个孔位的圆心都与对应边保持等距设计，既保证了结构受力的均匀性，也预留了充足的安装操作空间。材质设置上选用了哑光不锈钢金属材质，调整了金属粗糙度参数至0.15，反射强度设置为0.7，还原出不锈钢钣金件经抛光处理后的细腻金属质感，边缘处特意添加了轻微的圆角高光效果，模拟真实钣金冲压后的边缘钝化工艺特征。渲染阶段采用暖黄色渐变背景作为衬托，打光使用三点布光方案，主光源从左上方45度角投射，打出结构件的主体明暗关系，辅助光从右侧补光弱化阴影死黑区域，轮廓光从后方勾勒出金属件的边缘轮廓，让整体结构的层次感更加突出。设计思路上，该结构件主打轻量化连接功能，多孔设计一方面可以大幅降低零件自身重量，另一方面可以适配不同规格的螺栓连接需求，三角造型本身具备优秀的结构稳定性，能够在连接场景中分散受力点的载荷，避免应力集中导致的结构变形，整体厚度控制在2mm，符合常规钣金件的加工厚度范围，无需特殊开模即可通过冲压、钻孔工艺完成批量生产，可广泛应用于小型机械机架连接、设备内部组件固定等场景。
