KFSM-GT-50四安装位法兰轴承三维设计

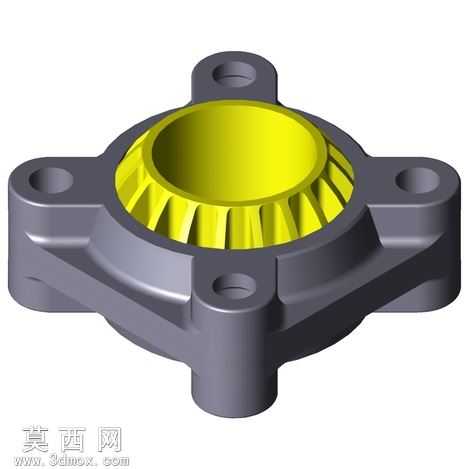

本模型为KFSM-GT-50规格法兰轴承的三维数字化设计成果，建模阶段严格参照易格斯同规格产品的官方尺寸参数，采用参数化建模逻辑完成全结构搭建。首先以中心轴承内圈的50毫米公称内径为基准，绘制内圈锥面轮廓，通过回转特征生成带弧形滚道的内圈基体，滚道表面的等距齿状储油槽采用阵列特征完成，保证槽体间距、深度完全一致，满足自润滑工况下的油脂存储需求。外圈法兰部分采用对称式四耳结构设计，每个安装耳处预留同轴螺栓过孔，孔位与中心轴的同轴度公差在建模时通过几何约束严格控制，法兰基体与轴承外圈的过渡区域采用圆角平滑过渡，避免应力集中问题。材质渲染阶段区分两个核心部件的视觉表现：内圈采用亮黄色工程塑料材质，添加轻微磨砂质感以匹配工程塑料的实际表面特性，法兰外圈采用深灰色金属质感材质，表面添加细微的机加工纹理，还原铸钢或铝合金机加工后的真实视觉效果，安装孔内壁添加轻微倒角的光影表现，还原实际加工的工艺细节。结构设计上充分考虑实际安装场景，四个安装耳的分布角度为90度均匀排布，适配任意方向的安装固定需求，轴承内圈的锥面设计可承受径向载荷与一定角度的偏载，满足设备运行过程中轴系微量偏转的补偿需求。建模过程中对所有配合面进行了干涉检查，确保内圈与外圈的滚道配合间隙符合设计要求，安装孔的尺寸适配对应规格的连接螺栓，整体模型无冗余特征，结构逻辑清晰，可直接用于装配验证、工况模拟以及工程出图使用。
