楔块式单向离合器轴承结构设计

　　在各类需要单向传动、反向逆止的机械传动场景中，这类单向离合器轴承是极为常见的核心传动构件，从轻工包装设备的送料机构、纺织机械的卷绕单元，到矿山输送设备的防倒转结构、摩托车启动机构的动力分离单元，再到风电齿轮箱的过载保护环节，都能见到这类构件的实际应用。它的核心作用是在传动链中实现单方向的扭矩传递，当主动侧沿工作方向旋转时，内部锁止结构楔合，带动从动侧同步转动完成动力传输；当主动侧停转或者从动侧出现反向旋转趋势时，内部结构自动滑脱离合，切断扭矩传递路径，避免反向动力倒拖损伤驱动端部件，同时也能在特定工况下实现超越离合功能，让从动件可以在主动件保持运转的状态下独立完成快速停转或者差速动作。

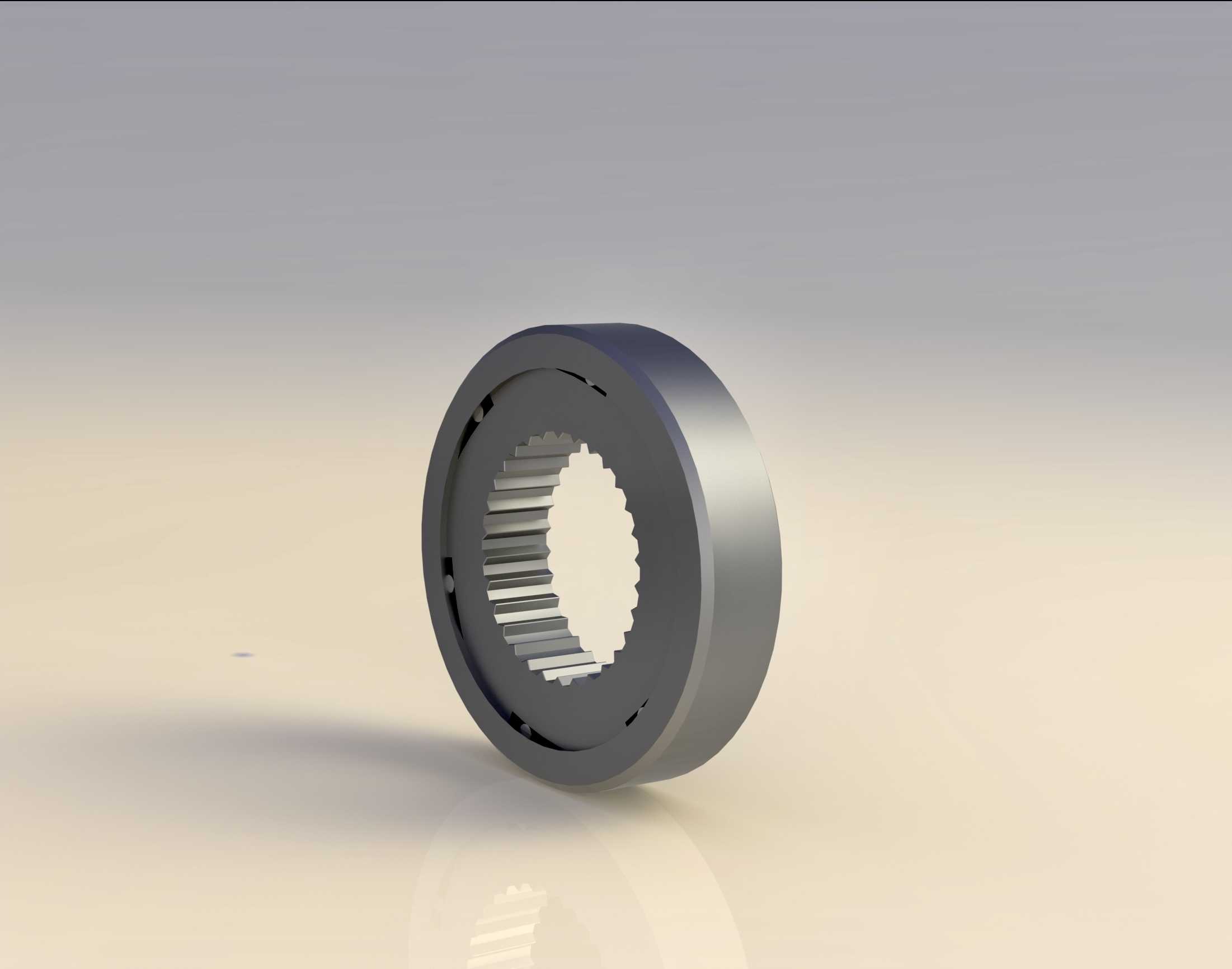

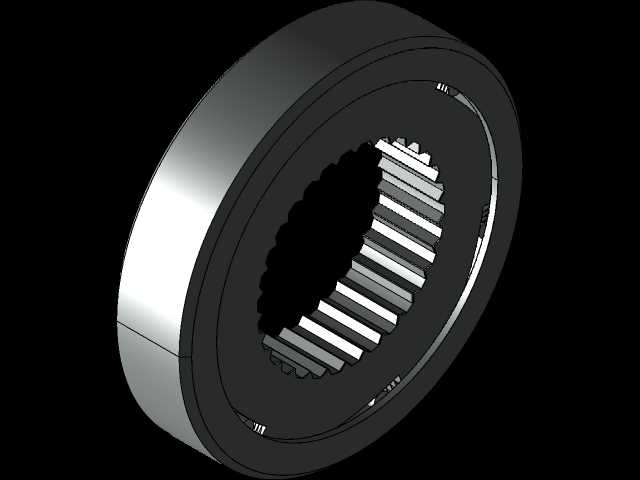

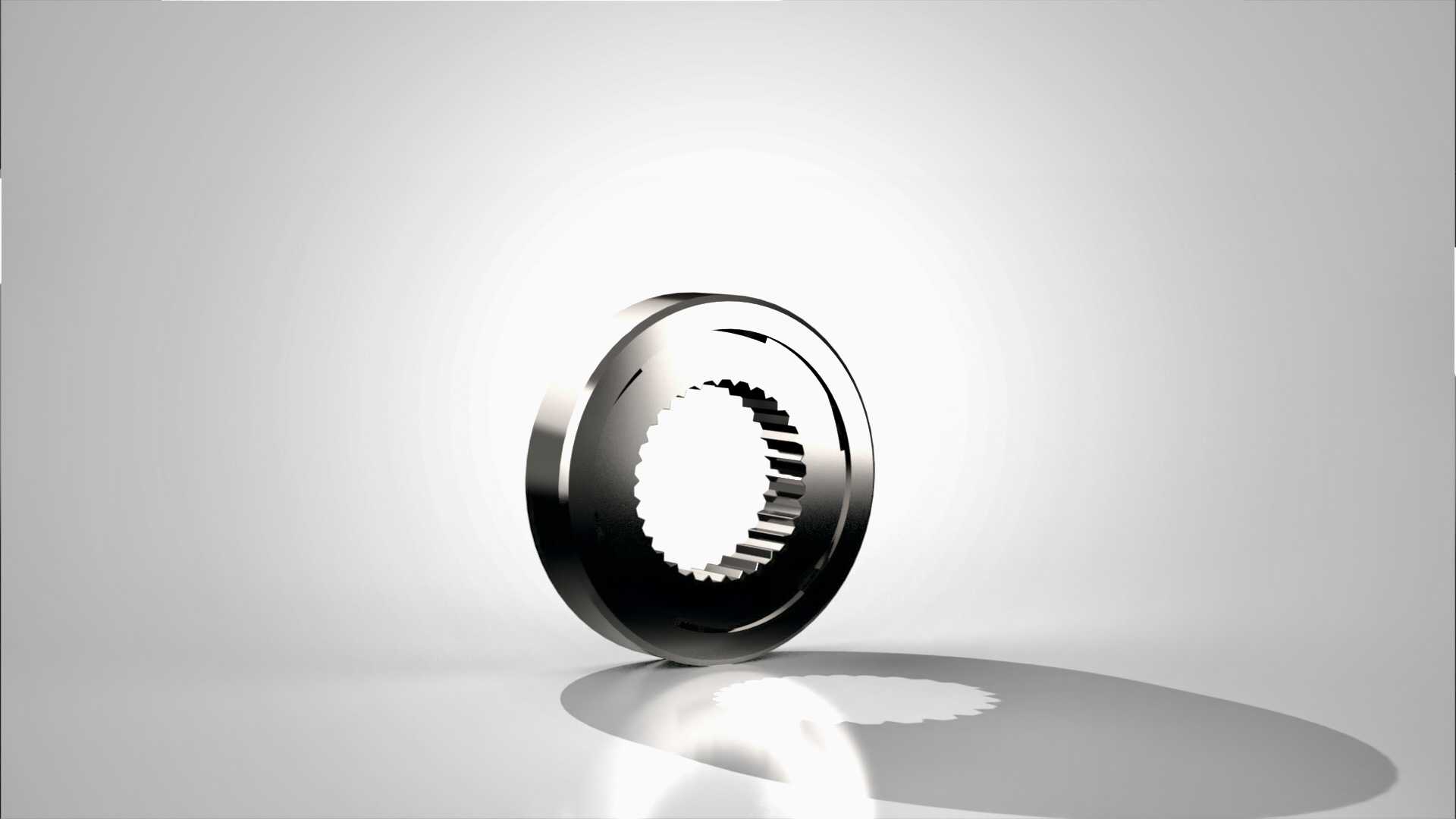

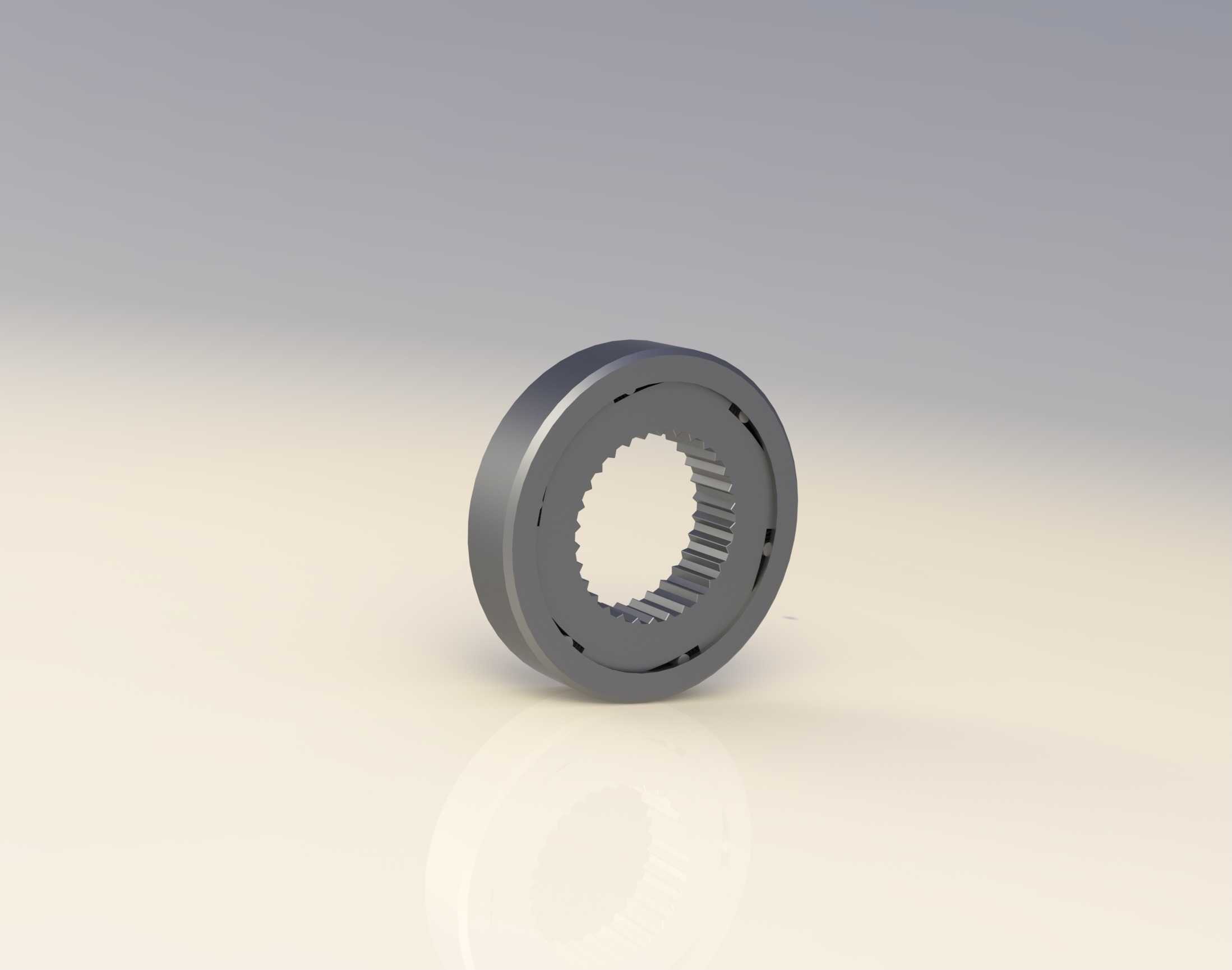

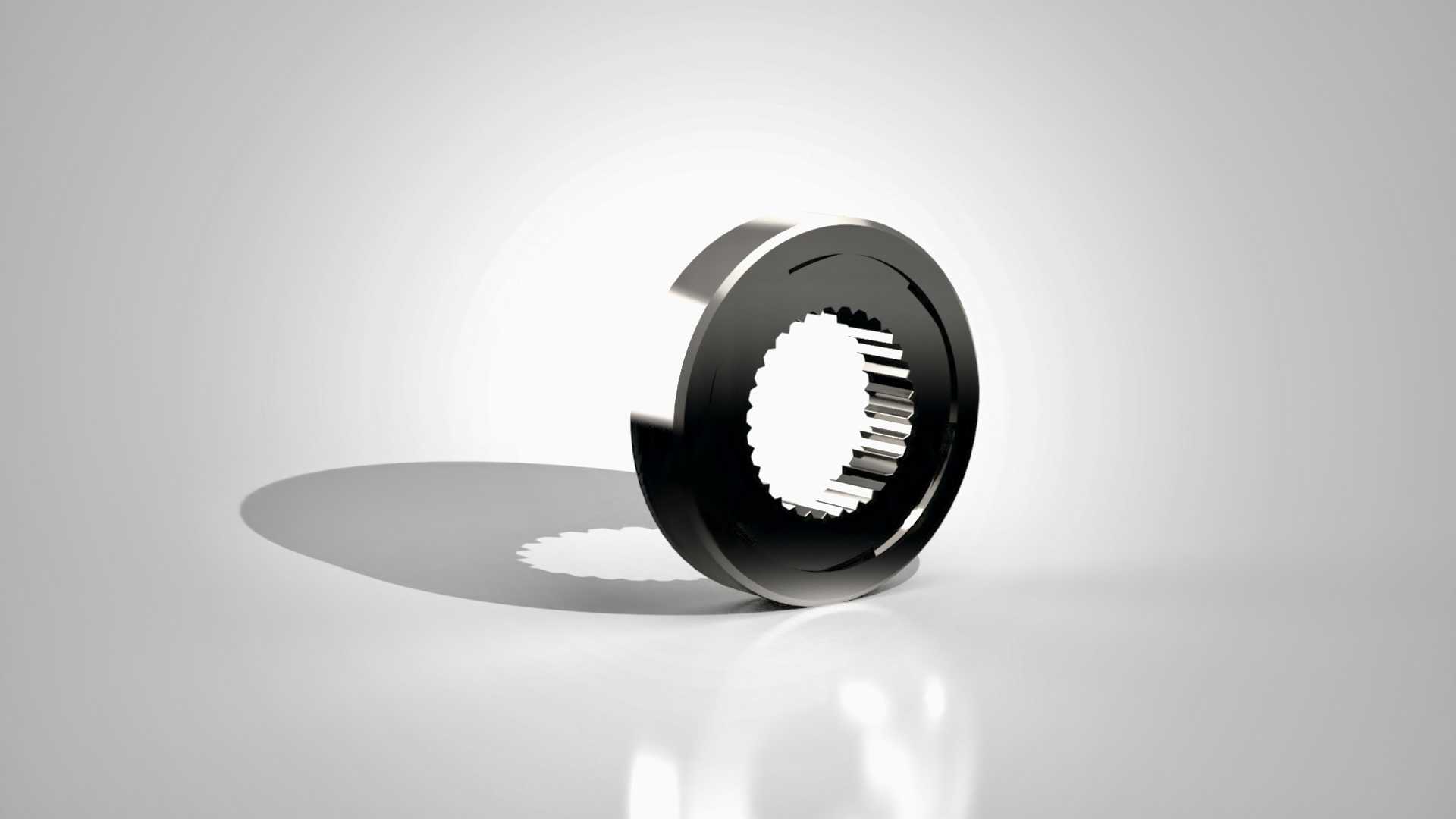

　　从结构设计逻辑来看，这类单向轴承的核心是内圈、外圈与中间楔合元件的配合精度，本次呈现的结构采用异形楔块作为锁止元件，楔块的曲面轮廓经过反复校核，确保楔合时接触应力分布均匀，不会出现局部应力集中导致的早期点蚀失效，同时楔块的偏心距参数经过匹配计算，既保证反向锁止时不会出现打滑滑脱，又能保证正向转动时楔块能顺利脱离接触，降低空转状态下的摩擦阻力与磨损速率。保持架的结构设计采用等分窗孔结构，每个窗孔对楔块形成独立的定位约束，保证所有楔块在圆周方向同步动作，避免个别楔块滞后动作导致的受力不均，同时保持架的导向边与内外圈滚道之间预留了合理的配合间隙，既不会因为间隙过大导致楔块偏摆卡滞，也不会因为间隙过小出现运转过程中的摩擦发热。

　　在安装边界与尺寸适配层面，这类单向轴承的安装基准与普通深沟球轴承有共通之处，内圈与传动轴的配合采用基孔制过渡配合，配合公差控制在合理区间，既保证传动过程中内圈与轴不会出现相对滑转，又不会因为过盈量过大导致内圈胀大、楔块与滚道的初始间隙消失引发的卡滞故障；外圈与安装座孔的配合采用基轴制间隙配合，方便拆装维护，同时座孔的同轴度公差需要控制在对应精度等级范围内，避免安装偏斜导致楔块受力不均。轴向定位方面，内圈通过轴肩与锁紧挡圈实现双向轴向限位，外圈通过座孔台阶与孔用挡圈完成固定，安装过程中需要注意压装受力面的选择，压装内圈时受力只能作用在内圈端面，压装外圈时受力只能作用在外圈端面，严禁通过滚动体或者楔块传递压装力，避免内部构件出现压痕变形影响后续使用。

　　从实际使用的工况适配角度，这类构件的润滑方式需要根据应用场景的转速区间选择，低转速大扭矩的逆止工况可以采用润滑脂填充，脂量控制在内部空腔的三分之一到二分之一之间，避免过量填充导致的运转温升过高；高转速频繁离合的工况则需要采用润滑油循环润滑，保证楔块与滚道接触表面能形成稳定的油膜，降低磨损速率。密封结构的设计上，两侧采用接触式橡胶密封圈，既可以阻挡外界的粉尘、金属碎屑进入内部楔合区域造成楔块卡滞或者滚道划伤，也可以防止内部润滑介质泄漏污染周边传动部件。在选型匹配过程中，需要重点核算额定动载荷、额定静载荷以及最大逆止扭矩三个核心参数，逆止扭矩需要留有至少1.5倍的安全余量，应对设备启动、制动过程中的瞬时冲击载荷，避免出现过载打滑或者构件碎裂的故障。不同于普通的径向承载轴承，这类单向离合器轴承的核心功能是扭矩的单向传递，径向承载能力作为辅助功能，在结构布置时如果存在较大的径向载荷，通常需要搭配普通深沟球轴承或者圆柱滚子轴承共同承担径向力，让单向轴承只承担离合与扭矩传递的功能，大幅延长构件的实际使用寿命。
