手摇式拳打前精密机械结构设计

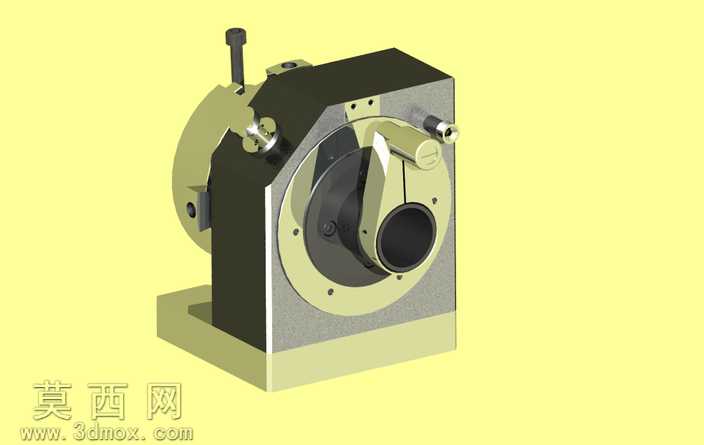

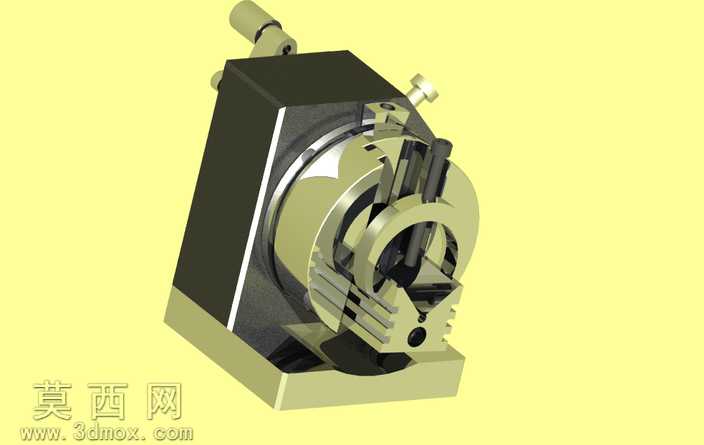

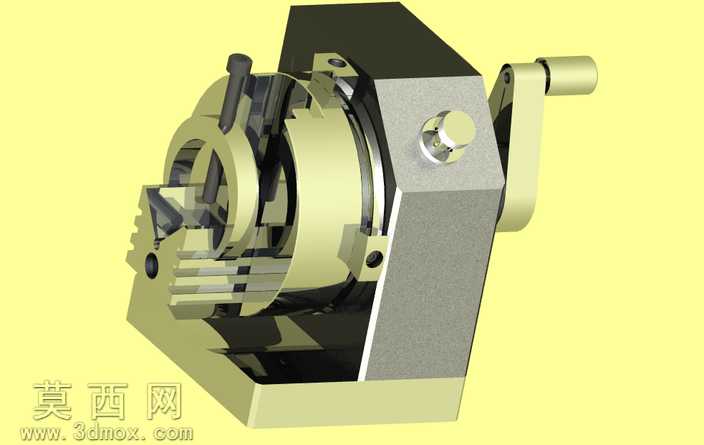

本作品为一款原创设计的手摇式拳打前机械结构，整体采用三维建模软件完成全参数化设计，建模过程中对每一处零部件的尺寸公差、装配间隙都做了严谨的参数约束，确保各运动部件在模拟运行时无干涉、卡滞问题。模型渲染阶段采用了哑光金属与磨砂工程塑料两类材质区分不同功能部件，主体承载结构使用银灰色金属材质还原金属加工件的质感，传动与操作部件采用浅米黄色工程塑料材质，搭配暖黄色背景突出结构的层次感与机械美感，渲染时调整了环境光与阴影参数，让内部的传动结构细节清晰可见，便于直观理解整体运作逻辑。结构设计上采用了侧边摇柄输入动力的方案，摇柄与内部的环形传动组件直接相连，通过内部的卡槽与限位结构实现动力的稳定传递，前端设置有可调节的定位锁紧结构，侧面配备旋钮式锁紧件，可根据使用需求调整工作位的固定状态，整体底座采用一体式方正结构，保证装置放置与使用时的稳定性。设计思路围绕手动操作的便捷性与结构的可靠性展开，在满足功能需求的前提下尽可能简化了零部件数量，降低了后续加工与装配的难度，所有零部件均采用常见的机械加工工艺即可生产，无需特殊定制工艺，整体结构紧凑，操作逻辑简单直观，既可以作为手动工装类设备的核心结构使用，也可作为机械原理教学的演示模型，帮助理解手动传动、限位锁紧等常见机械结构的设计逻辑与运作方式，建模过程中对每一处配合面都做了装配校验，确保虚拟装配状态下各部件的配合精度符合实际机械加工的公差要求，避免出现实际生产时无法装配的问题。
