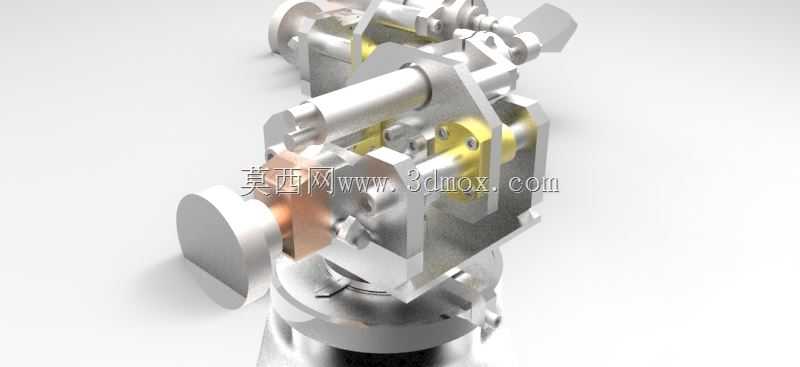

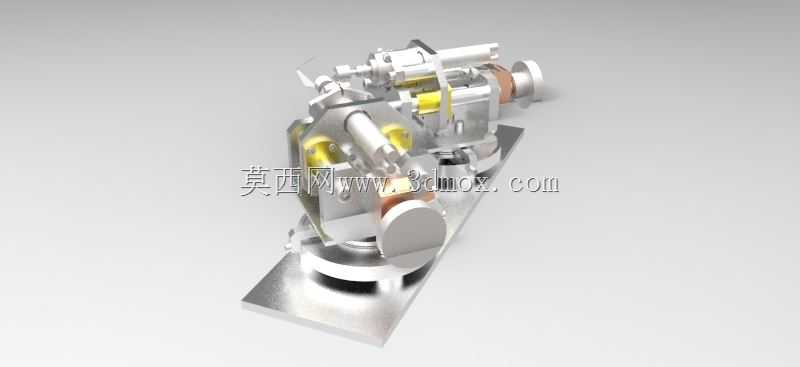

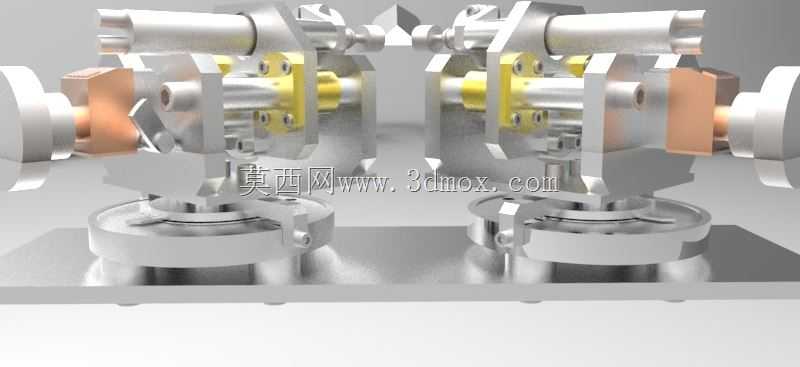

五透镜精密研磨机组安装结构设计

这套研磨安装结构主要面向光学冷加工工序中的透镜精磨环节，适配中小尺寸光学透镜的批量加工装夹需求，在光学元件制造车间的精磨工位可直接对接现有磨抛动力单元使用，解决多工位透镜研磨过程中的装夹定位精度差、磨头进给行程受限的实际问题。整套结构以整块磨削加工的不锈钢安装板作为承载基座，基座上预留的安装孔位可直接固定在磨床工作台的T型槽上，安装边界尺寸适配常规中小型透镜磨床的工作台面，不需要额外改造原有设备的装夹接口，基座平面度控制在0.02mm以内，避免安装后整套机构出现倾斜导致的研磨面形偏差。结构设计上采用多轴联动的磨头排布方式，五个研磨工位沿基座中心呈对称分布，每个工位都配备独立的压力微调组件，可根据不同材质透镜的研磨压力需求单独调整压持力，避免硬脆光学材料在研磨过程中出现崩边、应力碎裂的问题。进给导轨采用交叉滚子导向结构，磨头的进给行程可覆盖从粗磨到精磨的全工序进给量，导轨侧配备的限位挡块可精准控制研磨下刀深度，重复定位精度可控制在微米级，满足透镜面形精度的加工要求。传动部分采用同步带联动的动力传输结构，单个动力输入即可带动五个研磨工位同步运转，既保证了各工位研磨转速的一致性，也减少了独立动力源带来的结构冗余，整套机构的动力输入接口可匹配常规磨床的标准输出轴，不需要额外定制连接轴件。在实际使用场景中，这套安装结构可适配球面、非球面透镜的粗精磨工序，装夹工位可根据透镜尺寸更换对应的夹头，夹头更换采用快拆结构设计，换型时间可控制在十分钟以内，适配多品种小批量的光学元件加工需求。结构上的防护设计也充分考虑了研磨工况的使用需求，所有传动导轨部位都配备了可伸缩的防尘护套，避免研磨砂粒、冷却液进入导轨滑动面造成的磨损，延长机构的维护周期，基座底部预留的排液槽可将研磨过程中流下的冷却液直接导流入设备的回收槽，不会出现积液渗漏的问题。整套结构的重心经过配平设计，安装后不会出现偏载问题，高速运转时的振动量控制在允许范围内，不会对研磨面的粗糙度造成负面影响，每个磨头工位的角度调整机构可实现±15度的倾角调整，可适配不同曲率半径透镜的研磨角度需求，不需要额外加装角度垫块。
