带安装支座的输送机防护壳体结构

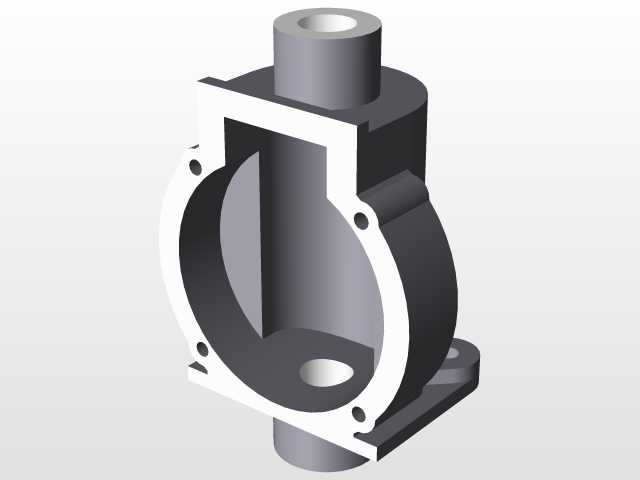

　　在散料、小件工件的连续输送作业场景里，这类壳体是螺旋或小型叶轮式输送机的核心承载防护构件，它的作用不只是简单的外罩，更承担着容纳输送回转部件、隔绝物料飞溅、预留安装接口、支撑整机定位的多重功能。从结构设计逻辑来看，整个壳体采用分体式装配思路，主体圆形腔室用来容纳输送叶轮或者螺旋轴体，侧面伸出的同轴筒段是物料的输入或者输出通道，筒壁上预留的小孔是用来安装传感器、注油嘴或者定位销的接口，避免后期在成品壳体上二次钻孔破坏结构强度。底部的一体化铸造支座是整个构件的安装基准，支座上的两个长圆孔与圆孔搭配，既可以在安装时调整整机的水平位置，抵消机架焊接带来的尺寸误差，也能在设备长期运行出现紧固件松动时，留出微调余量，避免输送轴出现偏心卡滞。

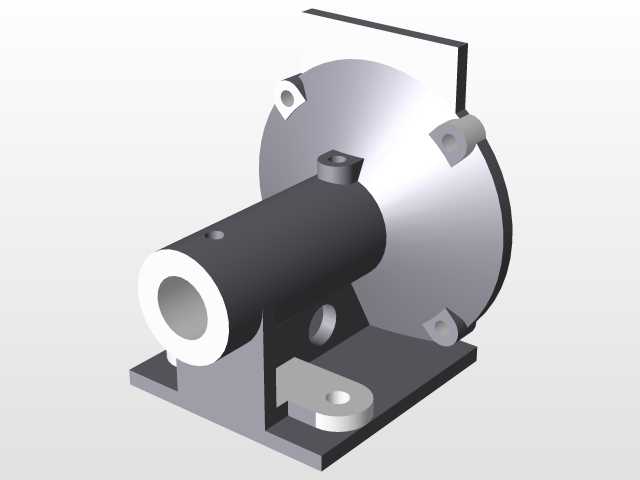

　　圆形腔室端面上均匀分布的三个带凸台的安装耳，是用来连接端盖或者驱动侧连接法兰的结构，凸台设计比直接在薄壁上打孔的强度高很多，能承受端盖密封件的压紧力，也能抵消驱动端传递过来的径向振动，避免连接螺栓出现疲劳断裂。从实际使用的工况出发，这类壳体通常用在小型颗粒物料输送、机床排屑、小型工件工位间转序的输送设备上，内部腔室的圆弧过渡没有死角，能避免粉状或者细小颗粒物料在壳体内堆积残留，减少物料卡滞导致的设备过载停机风险。伸出的筒段内径和输送腔室做了平滑过渡，没有台阶差，物料在进出壳体的时候不会出现卡料堵料的情况，筒段的外圆面做了精加工处理，方便对接外部的料管或者进料斗，保证连接位置的同轴度，避免外接管路和内部回转部件出现刮碰。

　　设计时的尺寸边界需要重点关注几个位置：底部安装面到筒段轴线的高度尺寸，这个尺寸直接决定了整机和配套机架的配合高度，一旦偏差过大，会导致驱动轴和电机输出轴不同心，加剧轴承磨损；端面上安装耳的孔位分度误差必须控制在合理范围内，不然端盖装配后会出现密封面贴合不严，出现漏料或者粉尘溢出的问题；伸出筒段的端面到圆形腔室后壁的轴向尺寸，要和内部输送轴的长度匹配，预留出轴承安装和轴向窜动的间隙，避免轴运转时和壳体发生摩擦。另外，支座上的减重槽不是随意设计的，它在保证支座整体抗弯强度的前提下，减少了铸件的壁厚不均问题，降低铸造时出现缩孔、砂眼的缺陷概率，同时也能减轻整个壳体的自重，方便现场安装搬运。腔室侧壁上预留的斜向通孔，

　　是用来安装观察窗或者清理口的结构，设备运行一段时间后如果出现内部物料残留，可以打开这个位置的盖板进行清理，不用把整个端盖拆开，减少维护的工作量。从建模的细节来看，所有的连接孔位都做了倒角处理，避免装配时螺栓刮伤螺纹，也减少应力集中；安装支座的底面做了铣平加工的预留量，保证安装时和机架面的贴合度，减少整机运行的振动；圆形腔室的外壁和筒段的连接位置做了加强筋过渡，能承受物料输送时对筒段的冲击力，尤其是在输送有一定硬度的颗粒物料时，这个位置是应力集中的高发区，加强筋的厚度和过渡圆角都经过受力校核，避免长期受冲击出现开裂。这类壳体在选型替换时，首先要核对安装支座的孔位尺寸、筒段的通径、端面安装耳的孔距，这几个尺寸是和原有设备匹配的核心边界，只要这几个尺寸一致，内部腔室的细微结构差异不会影响正常使用，同时要注意壳体的壁厚是否满足输送物料的磨蚀要求，输送磨琢性强的物料时，壁厚需要适当增加，或者在腔室内壁增加耐磨衬板的安装空间。
