带旋转工作台的箱式喷砂设备结构设计

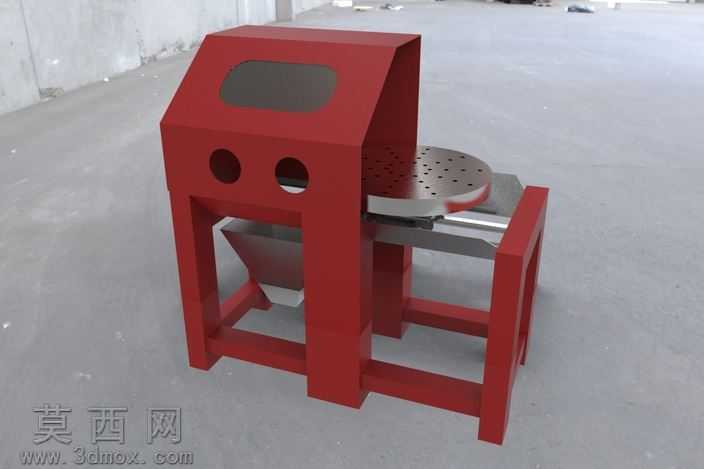

本作品为带旋转工作台的箱式喷砂设备三维建模成果，建模过程中优先采用参数化特征建模方式，先从整体机架框架开始搭建，按照实际设备的受力逻辑依次排布支撑腿、横向连接梁、上部箱体围护结构，确保各部件的装配约束完全符合实际生产设备的安装逻辑。外观材质渲染阶段，机架与外箱体采用哑光红色工业烤漆材质，还原车间喷砂设备的真实漆面质感，旋转工作台采用拉丝不锈钢金属材质，表面的定位孔阵列按照实际工装夹具的孔位标准排布，操作视窗采用半透明深色防护玻璃材质，操作侧的圆形通孔还原了设备的操作手套安装位结构，下部的集料斗采用哑光金属材质，还原磨料回收结构的形态。结构设计上，旋转工作台设置在箱体前部操作区，通过横向滑轨实现工位的进出调整，方便操作人员装卸待处理工件，工作台的多孔设计既可以保证喷砂作业时磨料能够顺利下落到下部集料结构，也可以适配不同规格的工件固定夹具。箱体上部的倾斜视窗设计符合人体工程学，操作人员站立作业时可以清晰观察内部喷砂作业状态，两侧的圆形操作孔位置经过高度测算，适配多数操作人员的手臂操作范围，下部框架采用方管焊接结构的建模逻辑，保证整体设备的结构强度，同时预留了磨料回收、除尘接口的安装位置。建模过程中对各部件的配合间隙做了精准设定，旋转工作台的转轴、滑轨的滑动副都按照实际机械配合公差设置参数，渲染阶段调整了车间地面的环境光反射效果，让整体模型的呈现效果更贴近真实生产场景下的设备状态，所有结构细节都参考了实际手动箱式喷砂机的成熟设计方案，没有冗余的结构设计，各功能区域划分清晰，既满足喷砂作业的封闭防护要求，也兼顾了工件装卸的操作便利性。
