工业传动用皮带张紧调节机构总成

　　在各类带传动工况的工业设备中，皮带张紧装置是保障传动效率、延长皮带使用寿命的核心配套部件，这套张紧器总成可适配多类平带、V带传动场景，覆盖农机传动系统、小型工业输送机、机床辅助传动机构、轻工生产流水线等多个应用领域，解决带传动长期运行后松弛打滑、传动比失准、皮带抖动异响的常见问题。

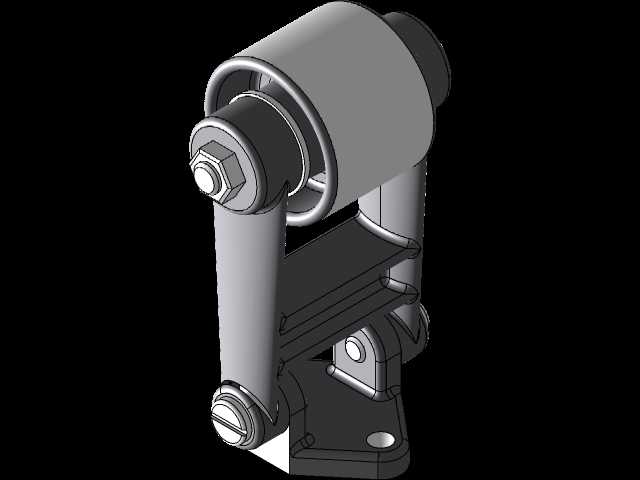

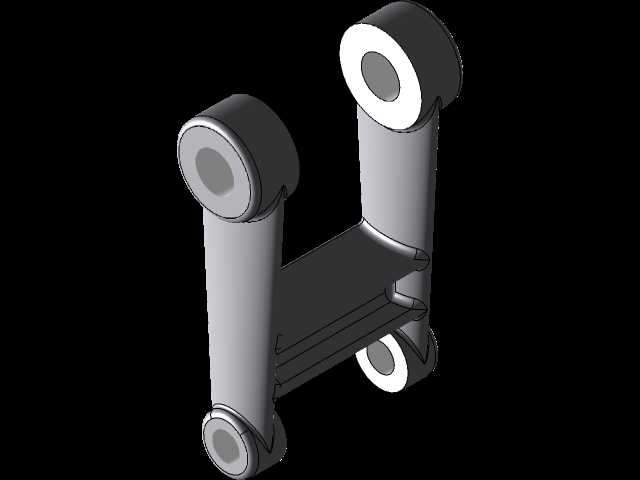

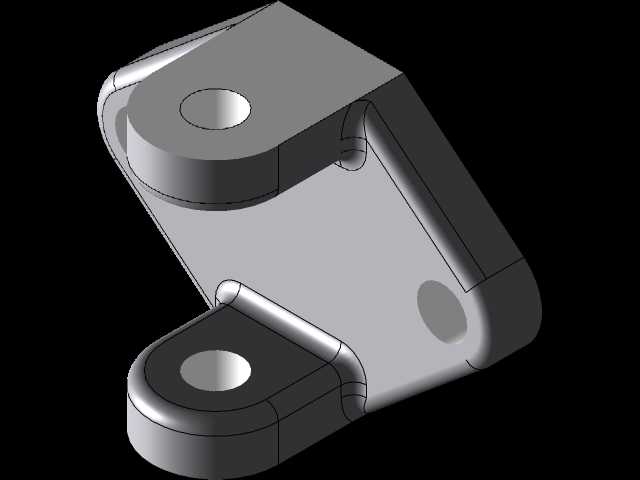

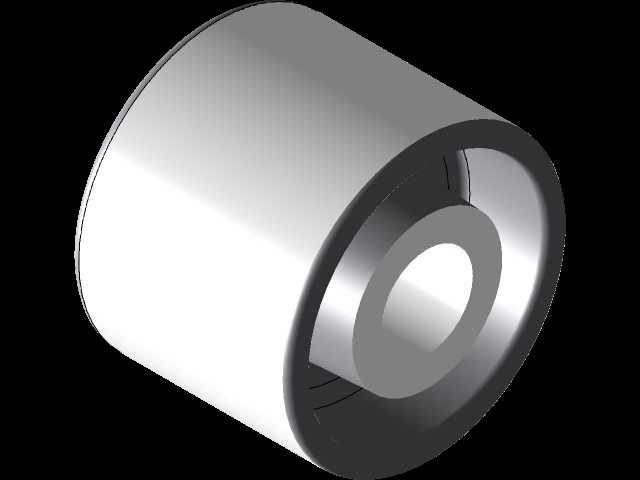

　　从实际功能逻辑来看，该总成通过摆臂式结构实现张紧力的自适应调节，上端的辊轮组件直接与皮带工作面接触，辊轮内部集成转动支撑结构，可随皮带运行同步转动，避免相对滑动造成的皮带工作面磨损。摆臂与底座之间采用铰接连接结构，预留了足够的摆动行程，可根据皮带的松弛量自动补偿张紧位移，无需频繁人工调整张紧间距，在皮带出现蠕变伸长、工况负载波动时，仍能维持稳定的皮带包角，保证传动扭矩的可靠传递。底座部分采用折弯成型的安装支架结构，设置了两个对称的安装固定孔位，可直接通过螺栓固定在设备的安装基面或机架预设的安装位上，安装孔的间距适配多数常规传动设备的机架安装孔系，无需额外加工过渡连接板即可完成装配。

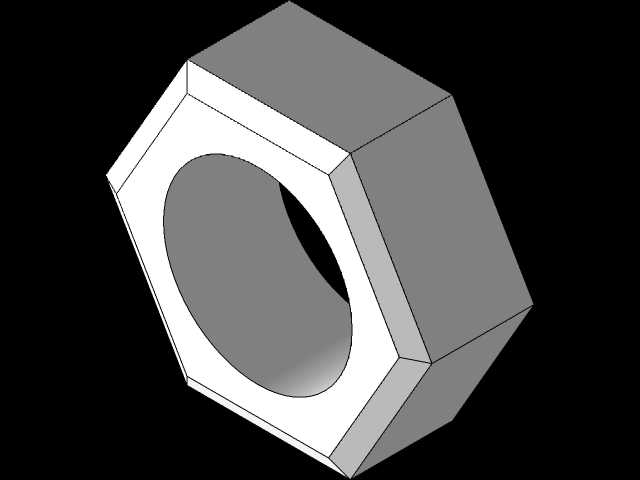

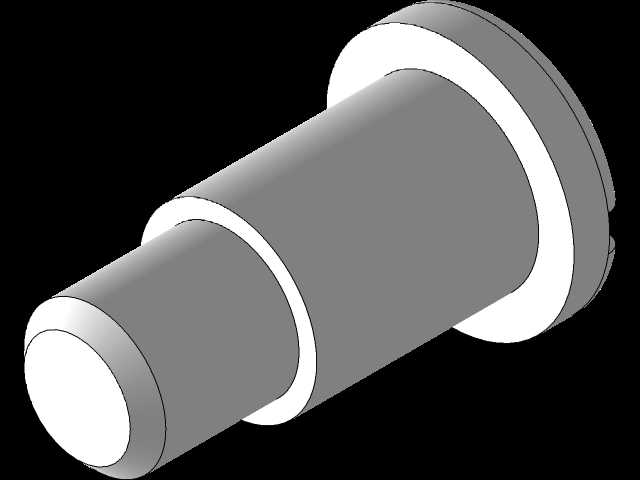

　　在设计思路上，这套结构优先考虑了工况适配性与维护便捷性，辊轮外层采用耐磨金属材质，表面做粗糙度控制处理，既保证与皮带接触的摩擦力足够，又不会过度磨损皮带表层；铰接位置采用带润滑槽的销轴结构，配合防松螺母锁紧，既保证摆臂摆动的灵活性，又能避免长期运行后销轴脱出、摆臂松旷的问题。整体结构没有采用复杂的弹性元件外置设计，而是通过摆臂的重力与铰接阻尼配合实现基础张紧，也可根据实际负载需求在摆臂预留位置加装配重或拉簧，适配不同张紧力要求的传动场景，结构冗余度低，加工制造难度小，适合批量配套生产。

　　从安装边界尺寸来看，辊轮的轴向宽度适配宽度在50mm以内的常规工业传动皮带，摆臂的最大摆动角度可达35度，可补偿的皮带伸长量范围覆盖15mm以内的松弛量，安装时需要保证辊轮轴线与皮带轮轴线的平行度误差控制在0.5mm以内，避免皮带出现跑偏、偏磨的问题；底座安装面的平面度要求不低于0.2mm，保证固定后支架不会出现倾斜，辊轮与皮带的接触长度不低于辊轮宽度的90%，确保张紧力均匀分布在皮带宽度方向上。

　　在实际选型应用中，该张紧器适合布置在皮带的松边外侧，也可根据空间布局调整为内侧压带的安装形式，当布置在松边时可有效降低皮带运行的抖动幅度，尤其在中心距超过1米的长距离带传动场景中，加装该张紧器可将皮带的运行抖动量降低60%以上，同时减少皮带因为反复弯折产生的疲劳损伤，相比定期调整电机安装位置张紧皮带的方式，该结构无需改动主从动轮的安装位置，可在设备不停机的状态下完成张紧力的微调，大幅降低设备维护的停机时间。结构中所有受力部件均做了强度校核，摆臂的抗弯强度可满足最高150N的张紧力负载要求，适配传递功率在7.5kW以内的带传动系统，辊轮的额定转速可达3000rpm，可覆盖多数工业常规转速的传动工况。
