大型船舶发动机曲轴结构三维设计

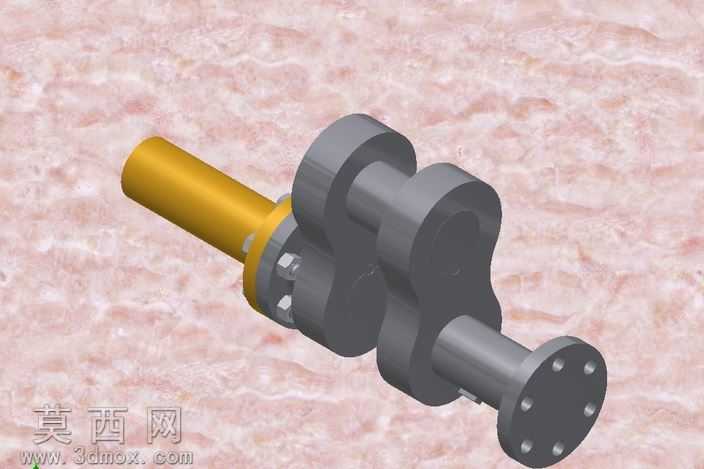

本作品为大型船舶发动机曲轴的三维建模设计，整体建模过程严格遵循船舶动力部件的工程设计规范，首先通过三维建模软件完成整体结构的参数化搭建，先对曲轴的主轴颈、曲柄销、曲柄臂、输出法兰以及输入连接轴段进行分步草绘，通过拉伸、旋转、布尔运算等基础特征命令完成主体毛坯结构的构建，再对各连接部位的圆角过渡、螺栓安装孔、法兰定位孔、轴段配合面进行精细化特征处理，保证各结构尺寸符合大功率船舶发动机的动力传递力学要求。材质渲染阶段，对输入侧的动力连接轴段赋予金属金色哑光金属材质，模拟高强度合金轴的表面处理效果，对曲柄臂、主轴颈、输出法兰部分赋予深灰色铸铁质感材质，还原大型铸钢曲轴的真实材质观感，背景采用浅粉色纹理衬底突出模型主体结构，同时添加柔和的环境漫反射光照，让各结构的衔接处、曲面过渡部分的轮廓清晰呈现，避免阴影过重遮挡结构细节。结构设计上，该曲轴采用双曲柄臂的结构布局，曲柄臂与轴颈的衔接处做了大圆角过渡处理，可有效降低发动机运行过程中应力集中的风险，输出端采用带均布螺栓孔的法兰结构，可与后续的动力输出轴系实现稳定的刚性连接，输入侧轴段预留了紧固件安装位，可与前端的动力输入、减震部件完成适配，整体结构完全匹配大型船舶发动机的大扭矩输出工况，能够承受长周期高负荷的动力传输载荷。设计思路围绕船舶发动机的实际运行需求展开，建模过程中充分考虑了曲轴的动平衡特性，对各曲柄的配重结构做了对称化处理，保证高速运转时的稳定性，同时各配合面的尺寸公差、形位公差都在建模参数中做了对应预留，可直接对接后续的工程图生成、加工仿真环节，为大型船舶动力部件的设计验证提供直观的三维可视化参考。
