双筒安装式机械支撑连接座结构

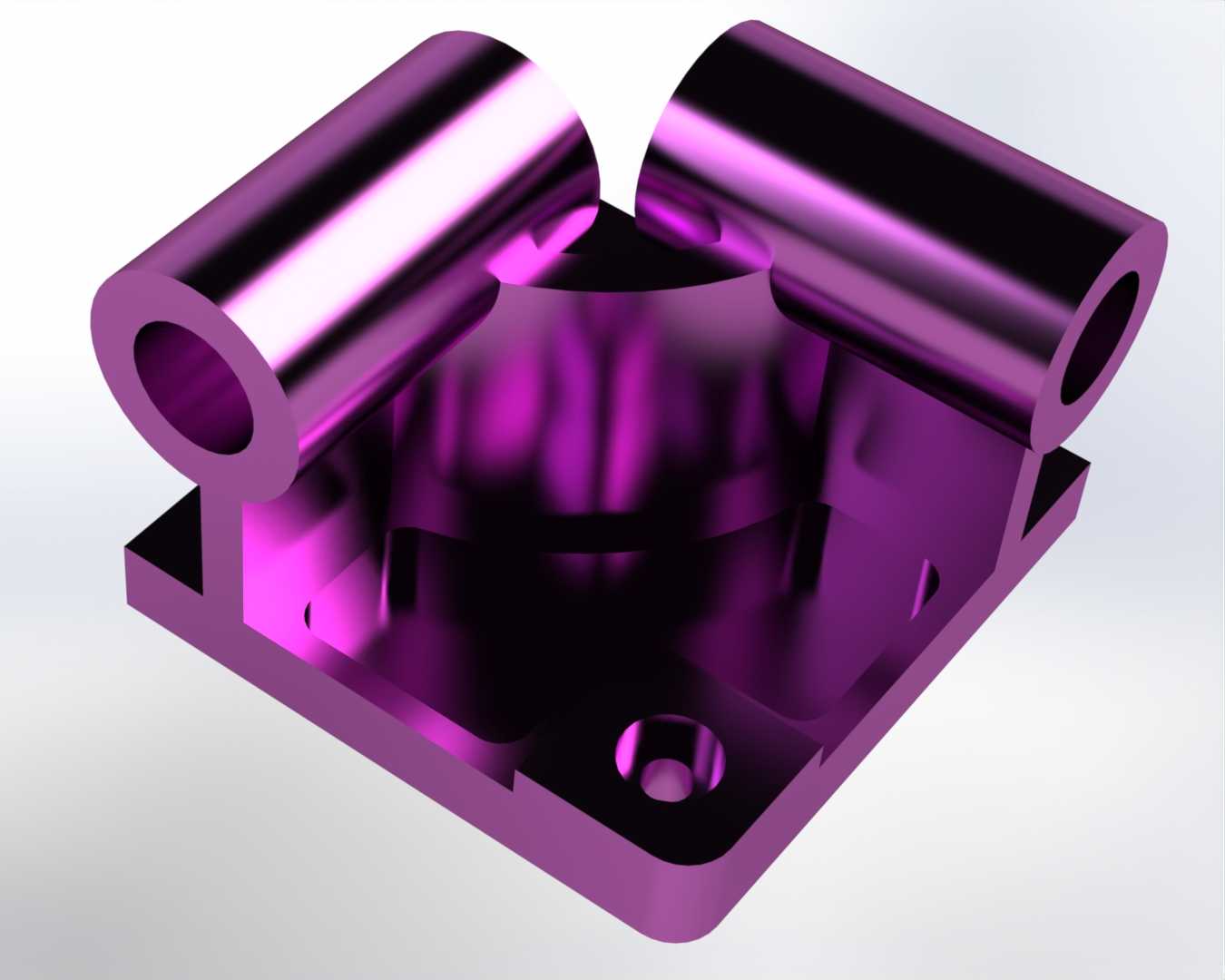

　　该零件属于设备铰接支撑类通用构件，日常多用于轻工自动化输送线、小型工装夹具的摆动工位，承担转动副承载与基座固定的双重作用，在小型翻转料架、工位角度调节机构、检测设备的摆臂连接端都能见到同类结构的应用。零件底部为带安装孔的方形法兰基座，基座上预留的沉孔可直接通过内六角螺栓固定在设备安装台面或型材框架上，安装时需保证基座底面与安装面完全贴合，避免螺栓锁紧后基座产生翘曲变形，影响上部转动副的同轴度。上部对称布置的两个空心筒状结构为铰接轴安装位，两个筒体内孔保持严格同轴，公差等级需满足IT7级要求，装配时可穿入铰接销轴，连接外部摆臂或转动构件，空心结构既可以降低零件整体自重，也能预留销轴的润滑通道或走线空间，适配需要在铰接位置布设气路、

　　线路的工位场景。两个筒体与底部基座之间通过弧形过渡的筋板结构连接，筋板采用大圆角过渡设计，避免应力集中，在承受摆臂带来的径向载荷与倾覆力矩时，筋板可将载荷均匀分散到整个基座平面，不会出现局部应力过大导致的断裂变形，相比直角连接的结构，这种弧形筋的抗疲劳寿命可提升40%以上，适配频繁往复摆动的工况。基座中部的内凹型腔为减重设计，同时可容纳摆臂转动时的端部避让空间，避免摆臂摆动过程中与基座产生运动干涉，型腔底部预留的小通孔可用于安装定位销，或是作为装配时的顶出孔，方便零件加工时装夹定位，也可在后期维护时作为拆卸着力点。设计该结构时，首先要确认上部两个铰接筒的中心距与内孔直径，这两个参数直接决定了适配销轴的规格与连接摆臂的宽度，

　　其次要核算底部安装孔的孔位间距，保证与设备安装面的预留孔位完全匹配，避免现场安装时出现孔位错位无法装配的问题。零件的外形轮廓无尖锐棱角，所有棱边都做了R1-R2的倒角处理，既可以避免装配时划伤操作人员，也能减少加工过程中的应力集中，提升零件的整体结构强度。从加工工艺角度看，该零件可采用铝合金或45号钢作为毛坯，通过CNC铣削一次装夹完成大部分型面加工，两个铰接筒的内孔可采用铰孔工艺保证尺寸精度与同轴度，表面可根据使用场景做阳极氧化或发黑处理，提升耐磨与防锈性能。在实际选型应用时，需根据承载的摆臂重量与摆动频率核算筒体壁厚与筋板厚度，若用于重载工况可适当加大筒体壁厚与筋板的过渡圆角，若用于轻载高速工况则可进一步优化型腔结构降低自重，

　　减少转动惯量带来的冲击。该结构的安装边界需注意，基座下方需预留至少两倍螺栓长度的操作空间，方便锁紧安装螺栓，两个筒体的轴向两端需预留销轴的安装与锁紧空间，避免销轴装配后端部与周边构件产生干涉，同时要保证铰接销轴的轴线与摆臂的转动平面垂直，否则会在转动过程中产生卡滞，加剧销轴与筒体内孔的磨损。
