透明红螺旋楼梯结构三维设计方案

　　做这个螺旋楼梯的结构方案，最开始是碰到了夹层空间的竖向通行需求——常规直跑梯要占掉近六平米的投影面积，现场留的竖向洞口直径只有两米二，直梯、折梯根本塞不进去，最后才敲定了中柱螺旋的结构形式。先算安装边界：整梯的投影外轮廓严格控制在直径2100mm的圆内，中心承重柱直径180mm，从地面完成面到上层楼板完成面的总提升高度按常规3200mm层高做适配，每一级踏步的旋转角度固定为22.5度，整圈16级踏步转完360度，总级数算下来是22级，踏步内侧宽度控制在120mm，外侧最大宽度做到420mm，刚好满足单人通行的人体工程学要求，不会出现外侧踏面过宽踩空、内侧过窄卡脚的问题。

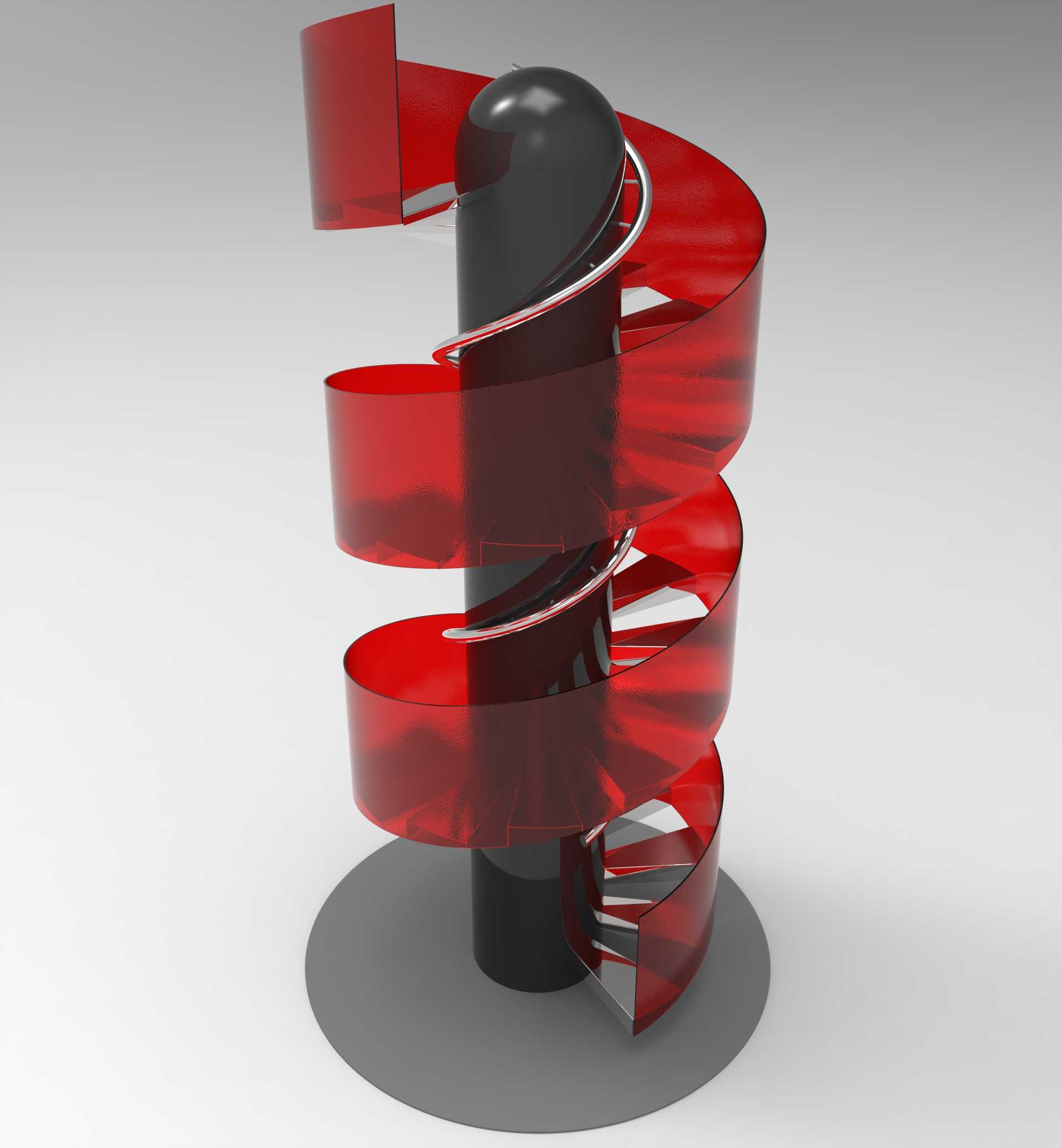

　　结构受力上走的是中柱承重的逻辑，中心立柱用厚壁无缝钢管加工，底部和预埋在地面结构层的法兰盘做螺栓连接，顶部和上层楼板的预留洞口做侧向限位固定，不需要额外搭承重梁，对原有建筑结构的荷载要求很低，哪怕是loft夹层、钢结构加层的轻量结构也能装。踏步板用的是半透明的红色板材，一方面是做视觉上的轻盈感，避免全金属螺旋梯的厚重压抑感，另一方面踏步边缘内嵌了一圈金属防滑包边，顺着螺旋曲率连续弯折，既是踏步的受力加强筋，也能做视觉引导，人走的时候能顺着金属边的轨迹判断踏步位置，不会踩空。

　　实际应用场景里，这种螺旋梯不光能做室内夹层的竖向通行，像小型商业空间的loft隔层、别墅的顶层露台通道、工业设备的操作平台登高梯都能用，尤其是空间局促的场景，它的投影面积只有直跑梯的三分之一不到，能省出大量可用平面空间。设计的时候特意把踏步的悬挑长度控制在960mm，每块踏步板和中柱连接的位置都做了加强筋焊接，避免长期踩踏出现踏步端头下挠的问题，踏步表面做了防滑磨砂处理，哪怕是沾了少量水渍也不会打滑。

　　最开始构思的时候也考虑过无中柱的螺旋梯形式，但无中柱梯需要两侧做弧形承重梁，加工精度要求高，安装难度大，成本要高出三倍多，而且对洞口的结构强度要求很高，现场条件根本满足不了，最后还是回到中柱螺旋的成熟结构。另外在扶手的处理上，没有做传统的多立柱扶手，而是用两根连续的弧形金属圆管顺着螺旋曲率盘旋而上，固定在每一级踏步的外侧端头，既减少了扶手立柱带来的视觉遮挡，也能让整个梯的线条更流畅，扶手的高度固定在900mm，刚好满足临边防护的安全要求，扶手表面做了抛光处理，握持手感顺滑没有毛刺。

　　安装的时候要注意，底部预埋法兰的水平度必须控制在千分之二以内，不然立柱装完会出现倾斜，整梯的旋转轨迹就会偏移，蹭到洞口边缘；每装完三级踏步就要做一次角度校核，避免累计误差导致最后一级踏步和上层楼板的接口对不齐。踏步的垂直净空控制在2200mm以上，哪怕是身高一米九的人走在最内侧的位置，也不会碰头。这种结构的楼梯还有个好处，所有零部件都能拆成散件运输，现场不需要大型吊装设备，两个人就能完成组装，后期如果要调整位置或者拆除，也不会对原有地面和楼板造成大面积破坏，适配性很强。

　　另外在细节处理上，踏步和中柱连接的焊缝全部做了打磨抛光，做了和扶手一致的表面处理，没有突兀的焊疤；顶部和楼板连接的位置做了一圈装饰压边，盖住缝隙，避免积灰；底部立柱和地面法兰连接的螺栓全部做了隐藏处理，不会露出螺栓头绊脚。考虑到金属材质的冷硬感，半透明的红色踏步能柔化整个空间的视觉效果，不管是工业风的办公空间还是现代风的住宅空间都能适配，不会显得突兀。实际使用的时候，单人上下的通行效率完全能满足日常需求，哪怕是搬一些小型的家具、设备，顺着螺旋的轨迹也能顺利转运，不像窄幅直梯那样转不开身。
