macaco扶桑线性传动装置结构设计

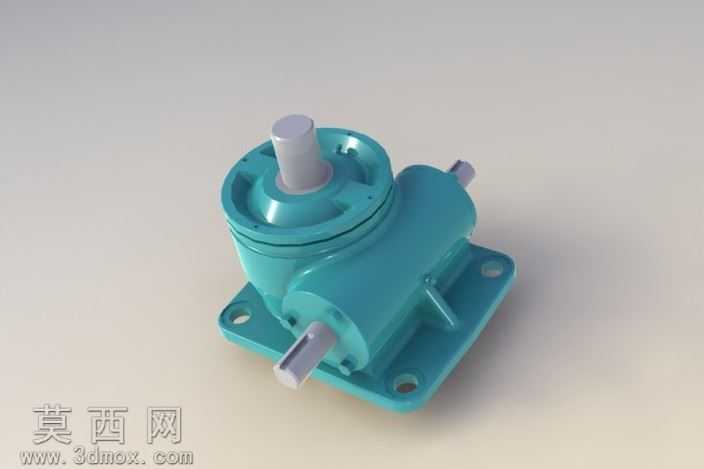

该作品为macaco扶桑线性传动装置的三维建模成果，建模过程依托主流三维设计软件完成，整体采用参数化建模思路，对装置的各个组成部件进行了精准的尺寸还原与结构复刻。从外观结构来看，装置主体采用箱式基座设计，基座预留四个安装孔位，可实现装置在配套设备上的稳固安装，基座上方集成了多轴传动结构，包含顶部输入轴、侧部输出轴以及端向辅助轴，各轴段与箱体的配合部位均做了适配的公差结构设计，还原了实际产品的装配逻辑。材质渲染方面，箱体主体采用青蓝色工业漆面材质，模拟铸铁部件表面喷涂后的哑光质感，金属轴类部件则赋予亮面金属材质，还原钢材加工后的光洁表面效果，基座底部做了轻微的磨损质感处理，让整体渲染效果更贴近工业设备的真实使用状态。结构设计上，该装置内部集成了蜗轮蜗杆类线性传动结构，可实现旋转运动到线性运动的转换，400毫米的行程参数在建模过程中通过内部传动副的参数匹配进行了对应还原，各部件之间的装配关系清晰，可通过软件的运动仿真模块模拟装置的实际运行状态，验证传动过程中各部件的运动干涉情况。建模过程中对装置的细节结构做了充分还原，包括箱体表面的加强筋结构、轴端的定位台阶、端盖的连接孔位等细节都逐一进行了建模，确保模型的结构完整性，既可以作为机械设计教学的参考案例，也可用于同类传动装置的设计参考与结构优化，模型整体比例协调，渲染光影效果自然，能够清晰展现装置的外部结构特征与各部件的位置关系。
