双作用液压油缸三维结构设计

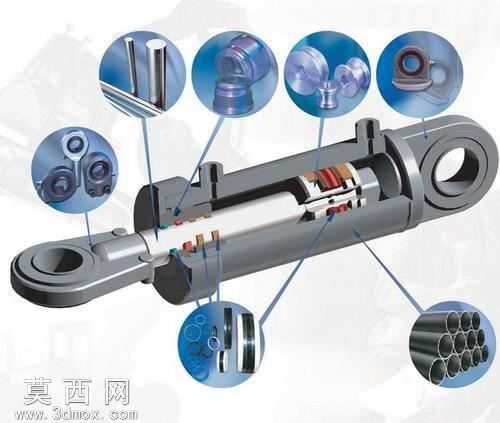

本作品为双作用液压油缸的三维建模设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先依据液压油缸的通用设计规范确定缸筒内径、活塞杆直径、行程等核心参数，通过草图绘制、特征拉伸、旋转切除等基础命令完成缸筒、活塞杆、端盖、油口等核心零件的独立建模，每个零件均保留完整的参数化特征树，可根据实际工况需求快速调整尺寸参数。装配阶段采用自下而上的装配逻辑，通过同轴心、重合、距离等配合约束完成各零件的精准装配，还原液压油缸的实际装配关系，同时对活塞与缸筒内壁、活塞杆与端盖导向套的配合间隙做了符合行业标准的预留，确保模型结构符合实际生产的公差要求。渲染阶段采用金属材质组进行效果呈现，缸筒与活塞杆部分赋予抛光不锈钢材质，调整材质的反射率、粗糙度参数还原金属零件的机加工表面质感，端盖、油口等部件赋予哑光金属材质区分不同加工面的视觉效果，场景采用柔和的影棚布光，通过主光源、补光、环境光的搭配，突出油缸零件的金属光泽与结构轮廓，清晰展现各部件的外形特征与装配位置。结构设计上完整还原双作用液压油缸的工作逻辑，缸筒两端设置进出油口，可通过压力油驱动活塞杆完成伸出与缩回动作，活塞杆端部的连接结构、缸筒的安装接口均按照标准液压元件的连接尺寸设计，可直接用于液压系统的虚拟装配验证、工况模拟演示。设计过程中重点考量了液压油缸的结构合理性，对缸筒壁厚、活塞杆强度做了初步的结构校核，避免模型出现结构干涉、壁厚不足等不符合工程实际的问题，整体模型结构完整，细节还原度高，既可以作为液压元件教学的演示素材，也可用于液压设备的整机装配设计参考，帮助设计人员快速完成液压系统的布局搭建，缩短整机设计的周期。
