门窗五金销轴组件三维结构设计

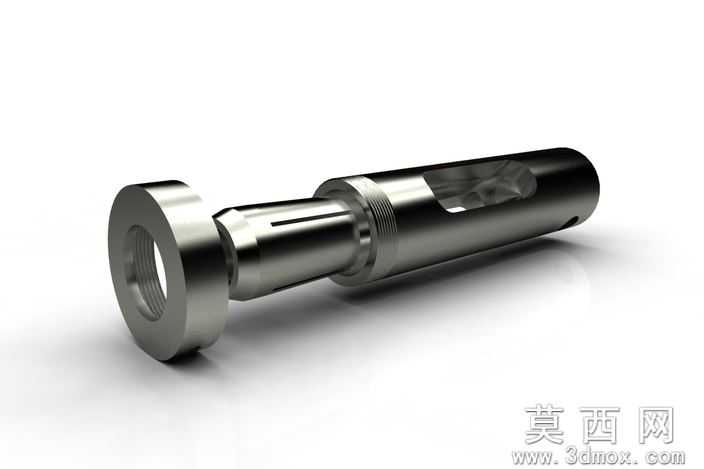

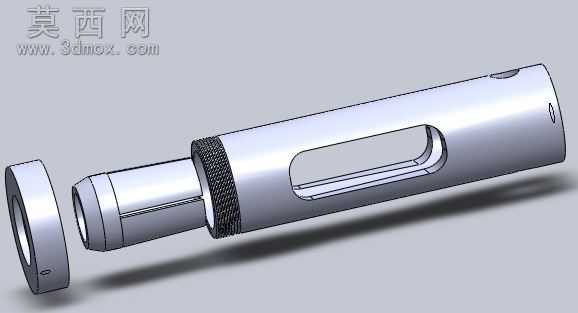

本作品为门窗五金类销轴连接组件的三维建模设计，整体采用SolidWorks完成全参数化建模流程，建模阶段严格遵循机械加工的公差配合要求，对各零件的尺寸链进行完整校核，确保装配后各部件的运动间隙与同轴度符合实际使用标准。模型主体分为销轴主体、端部限位环两个核心装配部件，销轴主体采用阶梯轴结构设计，轴身中段设置滚花纹理区域，该区域建模时通过螺旋线扫描切除生成均匀的滚花齿形，用于装配时增加摩擦力，防止部件发生周向转动；轴身一侧开设长条形通槽，槽体边缘做圆角过渡处理，既避免应力集中提升零件结构强度，也为配套的锁止滑块提供滑动轨道。端部限位环为薄壁环形结构，内孔与销轴端部轴径采用间隙配合，环身开设定位小孔，用于安装紧定螺钉完成轴向位置固定。渲染阶段采用金属材质赋予各零件，销轴主体表面设置哑光镀铬质感，滚花区域调整粗糙度参数呈现磨砂金属效果，限位环采用亮面不锈钢材质，通过环境光遮蔽效果凸显装配间隙与零件轮廓，整体渲染光影柔和，清晰展现各部件的结构细节与装配关系。设计过程中充分考虑门窗五金件的实际使用场景，在满足连接强度要求的前提下尽可能优化零件重量，长槽的设计既实现了滑动调节功能，也减少了零件的整体用料，各边角的圆角处理避免安装使用过程中出现锐边划伤的问题，整体结构紧凑，装配逻辑清晰，可直接用于生产前的结构验证、装配模拟以及后续的工程图纸导出工作。
