二位二通常闭型黄铜电磁阀三维结构

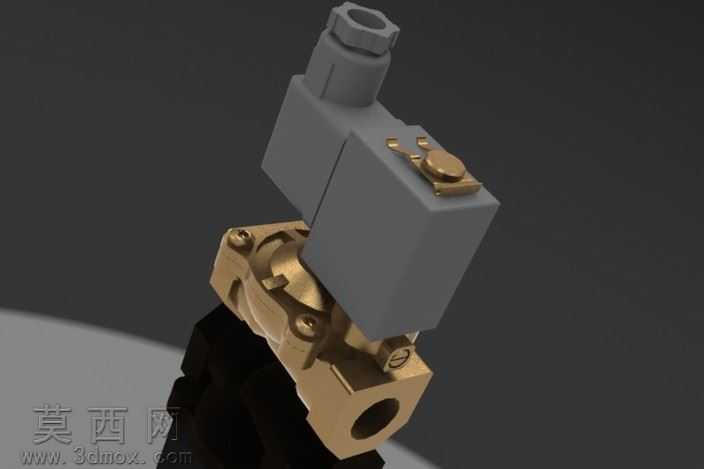

本作品为二位二通常闭型电磁阀的三维建模成果，建模过程严格遵循工业电磁阀的实际生产尺寸比例，在SolidWorks平台完成全参数化建模，各部件间的装配关系完全还原实物的配合逻辑。建模初期先梳理电磁阀的两大核心组成模块，即上部的电磁驱动单元与下部的流体通断阀体单元，先对阀体部分进行结构拆解：阀体采用黄铜材质的锻压结构建模，还原了进出介质的通流孔道、内部阀腔的密封配合面、与电磁单元连接的安装定位柱，以及阀体表面的紧固螺钉安装位，建模时对黄铜阀体的铸造圆角、加工倒角都做了精细化还原，避免出现尖锐棱角不符合实际加工工艺的问题。上部电磁驱动单元部分，依次完成了电磁线圈外壳、接线防护接头、手动应急顶杆、线圈固定铜件的建模：线圈外壳采用工程塑料的哑光质感结构，还原了外壳表面的卡扣定位结构与接线端的防水接头螺纹结构，顶部的接线接头做了外六角拧动位与线缆穿入孔的细节建模，线圈侧面的手动操作铜钮做了圆弧过渡与表面防滑纹理的细节处理，还原实物手动调试时的操作结构。装配阶段严格按照实际装配顺序添加配合约束，先将阀芯密封组件装入阀体腔室，再将电磁驱动模块与阀体通过定位柱对齐，添加螺钉紧固的装配约束，保证动铁芯的运动行程与通流孔的开闭位置完全匹配，还原常闭状态下弹簧顶推密封件阻断流道、通电后电磁力吸合动铁芯打开流道的结构逻辑。渲染阶段采用Keyshot完成材质与光影调试，黄铜阀体部分赋予抛光黄铜材质，添加轻微的使用磨损质感避免过于光亮失真，电磁线圈外壳赋予深灰色哑光工程塑料材质，接线接头与手动铜钮分别赋予黑色塑料与亮面黄铜材质，背景采用深灰渐变突出产品主体，打光采用侧方主光搭配顶部补光，清晰呈现阀体的金属光泽与塑料部件的哑光质感，同时凸显各部件的装配层次与结构细节。整个建模过程兼顾了外观还原度与内部结构的准确性，可用于电磁阀的结构展示、工作原理演示以及相关流体控制回路的配套建模使用。
