银石款板材加工摆臂式作业设备结构

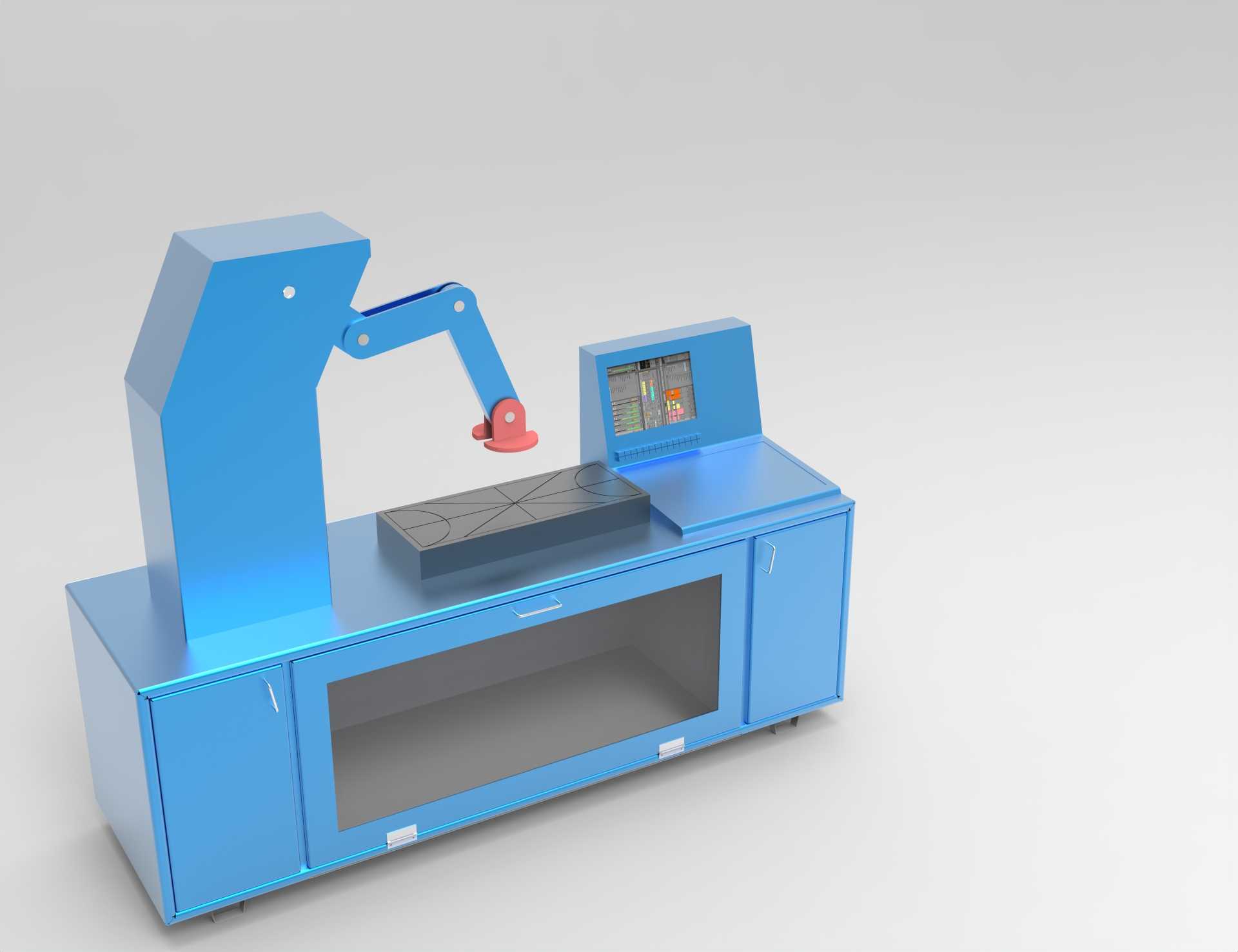

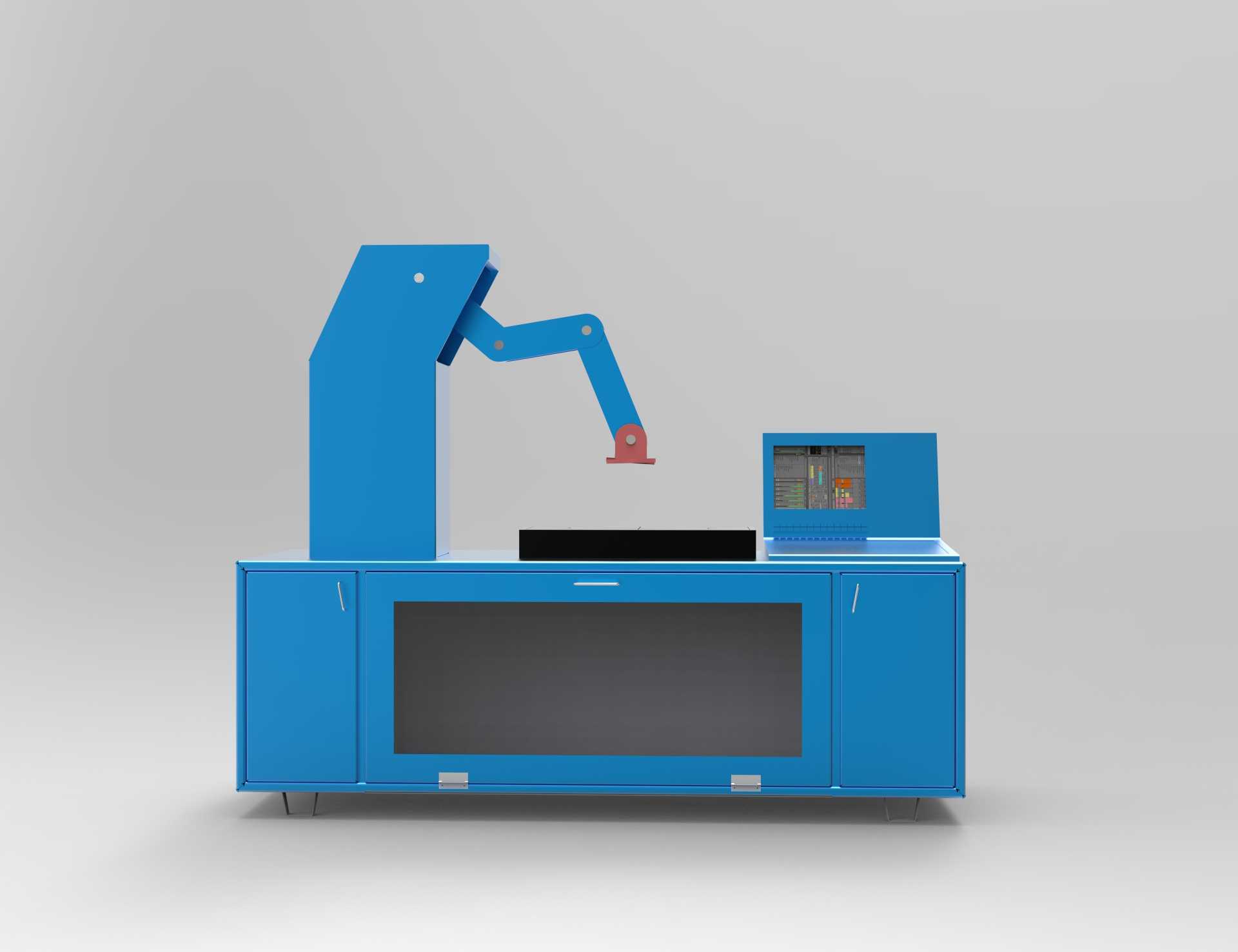

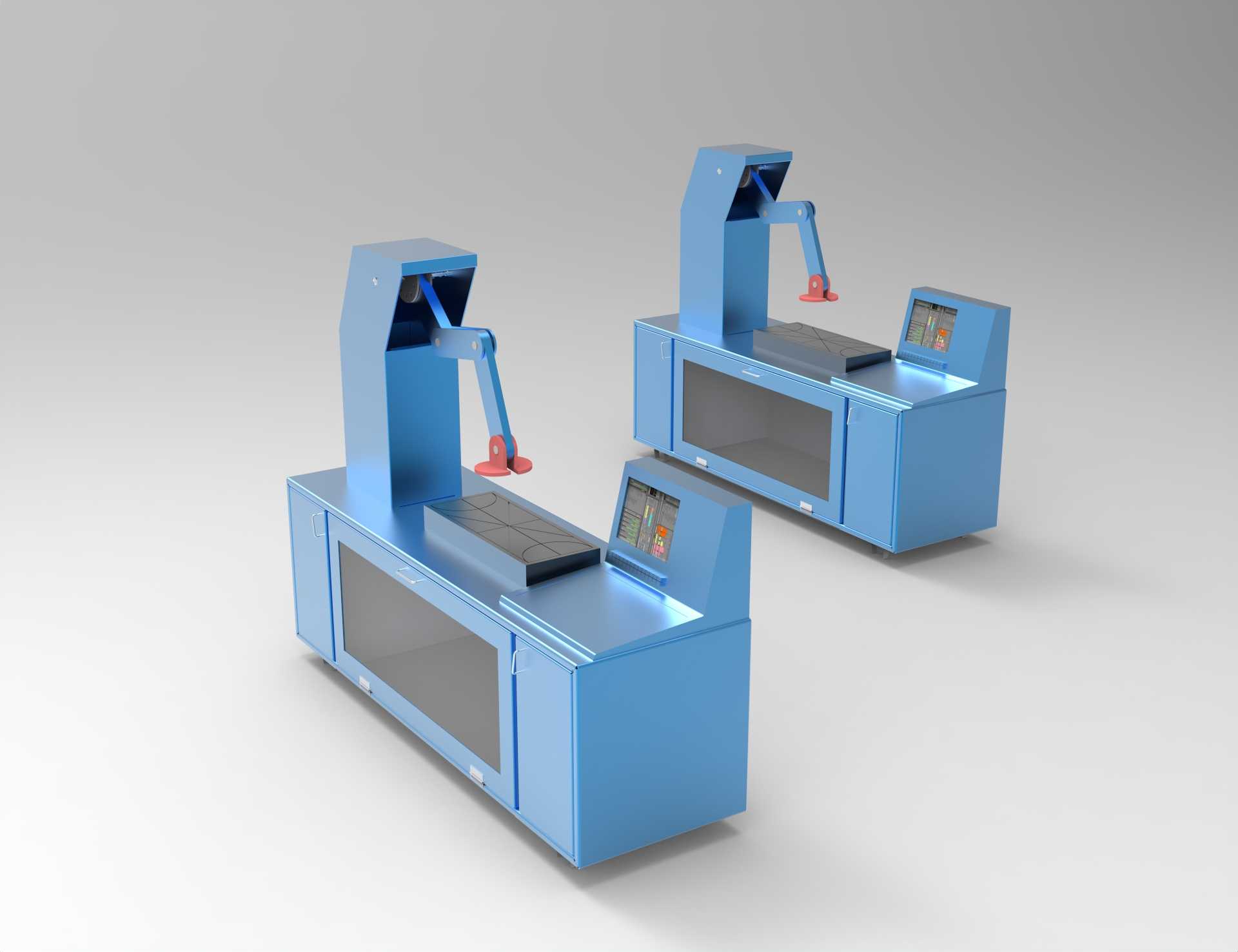

　　这套摆臂式加工设备的结构设计，核心面向中小型平面类工件的加工作业场景，常见于五金板材下料后去毛刺、小型亚克力工件边缘抛光、薄金属件表面打磨这类工序，在五金加工车间、广告标识制作工坊、小型钣金加工点位都能适配，相比大型多轴联动加工中心，它的占地尺寸控制得十分紧凑，整体安装边界控制在长1.8米、深1.2米、高1.6米的区间内，不需要做特殊的地基预埋，普通硬化车间地面通过底部可调脚杯就能完成调平固定，对小型加工场地的适配性很强。设备下部采用整体焊接式柜体机架作为承载基础，机架主体采用矩形钢管拼焊成型，外部覆盖1.5mm厚冷轧钢板做防护，左右两侧设置对开式检修柜门，方便后期维护内部布设的电气线路与气动管路，柜体正面预留了横向观察窗，

　　采用钢化玻璃嵌装，作业时可以直接观察柜体内部的管线状态，不需要频繁开启柜门。柜体上平面作为工件放置的作业台面，台面采用20mm厚的电木板铺装，表面做耐磨处理，避免工件放置时刮花，同时具备一定的绝缘性能，适配部分需要静电防护的加工场景。摆臂组件安装在柜体后侧左上方的立式支撑座上，支撑座采用厚钢板焊接后做去应力退火处理，避免长期受力出现形变，摆臂采用两节式铰接结构，第一级臂与支撑座通过回转支承连接，可以实现水平方向180度的回转覆盖，第二级臂与第一级臂末端铰接，配合末端的执行端安装座，可以覆盖台面上0.8米半径内的所有作业区域，执行端采用快换式接口设计，可以根据加工需求更换打磨头、涂胶头、小型钻孔头等不同作业部件，不需要拆解臂体结构就能完成工装切换。设备的控制终端设置在台面右侧的独立支撑位上，采用倾斜式安装的触控显示屏，操作高度适配站立作业的人体工程学要求，操作人员站在设备正前方就可以直接触碰操作界面，不需要侧身或者挪动位置，控制箱内部集成了驱动模块、IO接口与电源模块，所有接线都通过柜体内部的走线槽布设，外部没有明露的管线，避免作业过程中管线被工件剐蹭造成损坏。设计过程中特意将摆臂的驱动部件做了隐藏式布设，第一级臂的回转驱动内置在立式支撑座内部，第二级臂的铰接驱动藏在臂体的空腔内，既降低了设备外部的凸起结构，避免作业时勾挂工件或者操作人员的衣物，也能减少加工产生的粉尘落到驱动部件上，延长传动部件的维护周期。

　　臂体的所有铰接位置都设置了可调节的阻尼结构，根据末端搭载的执行端重量调整阻尼大小，既可以保证臂体移动时的顺畅度，也能避免臂体因为自重出现下坠偏移，保证作业位置的精度。设备底部的四个脚杯采用M16规格的可调支撑，调节行程达到50mm，可以适配地面存在一定高度差的安装场景，不需要额外垫设垫片就能完成设备调平，保证台面的水平度误差控制在0.1mm每米以内，避免工件放置时出现滑动。在作业区域的后侧，台面上方预留了条形的排尘接口位，可以外接车间的集中除尘管路，加工产生的粉尘可以直接通过接口被抽走，避免粉尘在台面积聚，也能改善作业点位的空气环境。整个设备的结构设计没有冗余的装饰部件，所有外部覆盖件都采用圆角过渡处理，避免尖锐边角造成磕碰伤害，

　　柜体的柜门采用隐藏式拉手设计，外部没有突出的拉手结构，进一步减少作业过程中的剐蹭风险。从结构受力角度来看，立式支撑座与下部柜体的连接位置做了加强筋布设，将摆臂作业时产生的倾覆力矩直接传导到整个柜体框架上，避免局部受力过大导致焊缝开裂，摆臂的截面采用箱型焊接结构，在保证整体刚度的前提下尽可能降低臂体自重，减少驱动部件的负载，提升臂体移动的响应速度。这套结构的建模过程中，所有铰接位置的配合间隙都按照实际加工公差做了预留，回转位置的密封结构也做了同步设计，避免粉尘进入铰接轴承造成磨损，适合作为中小型平面工件加工作业的通用设备载体，结构设计的通用性较强，可以根据不同的加工需求做局部调整，适配更多细分的加工作业场景。
