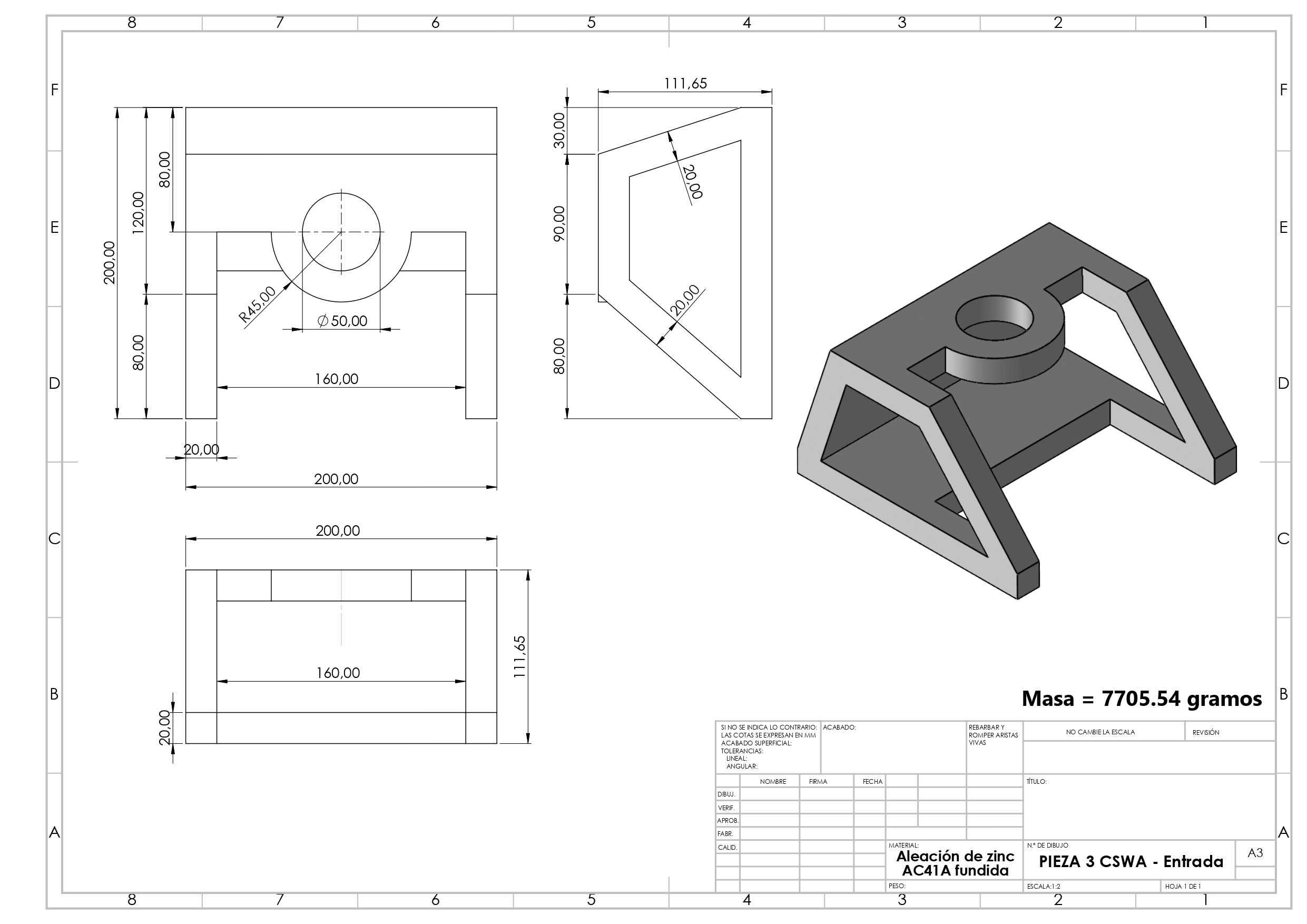

CSWA认证练习用异形支撑座结构

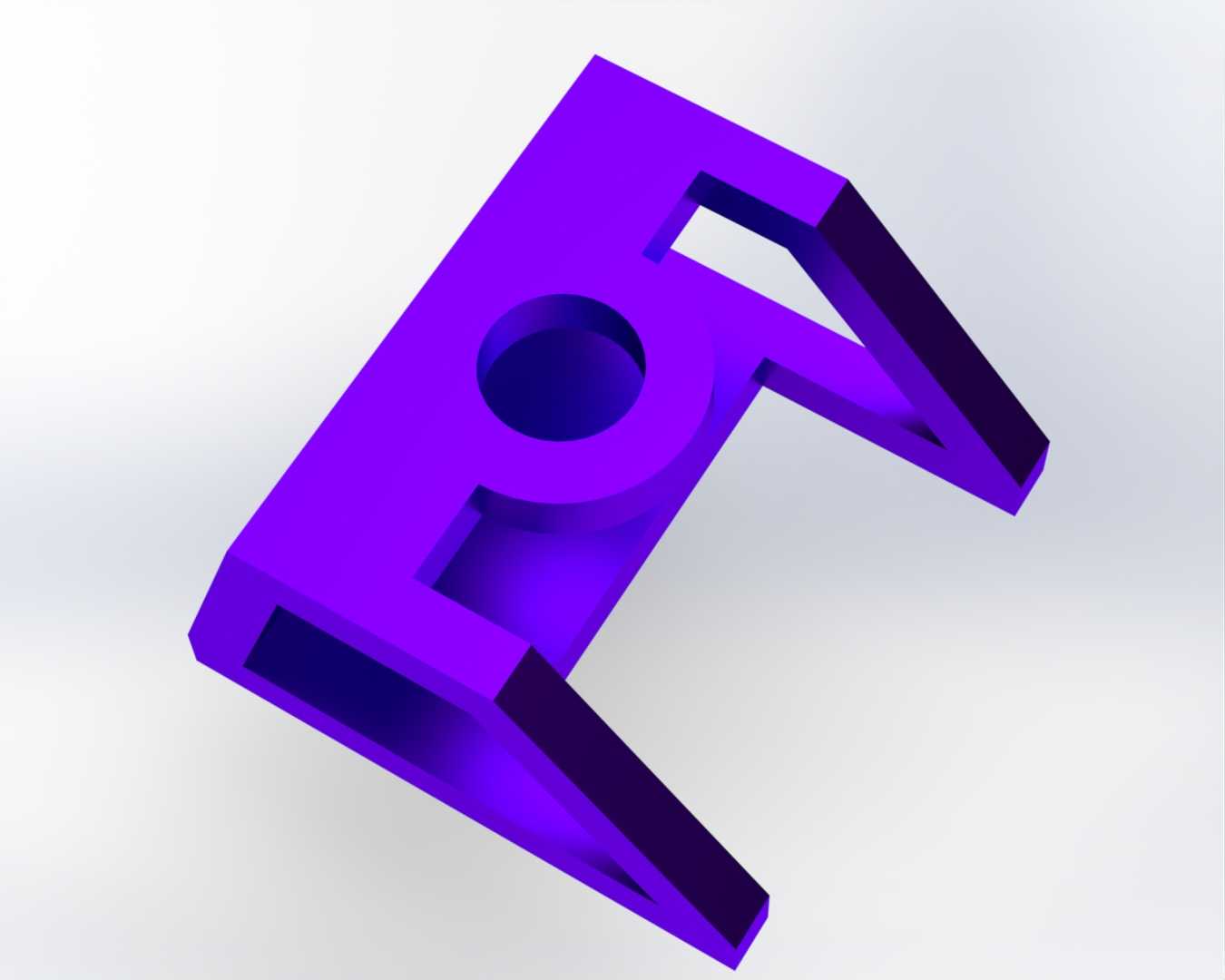

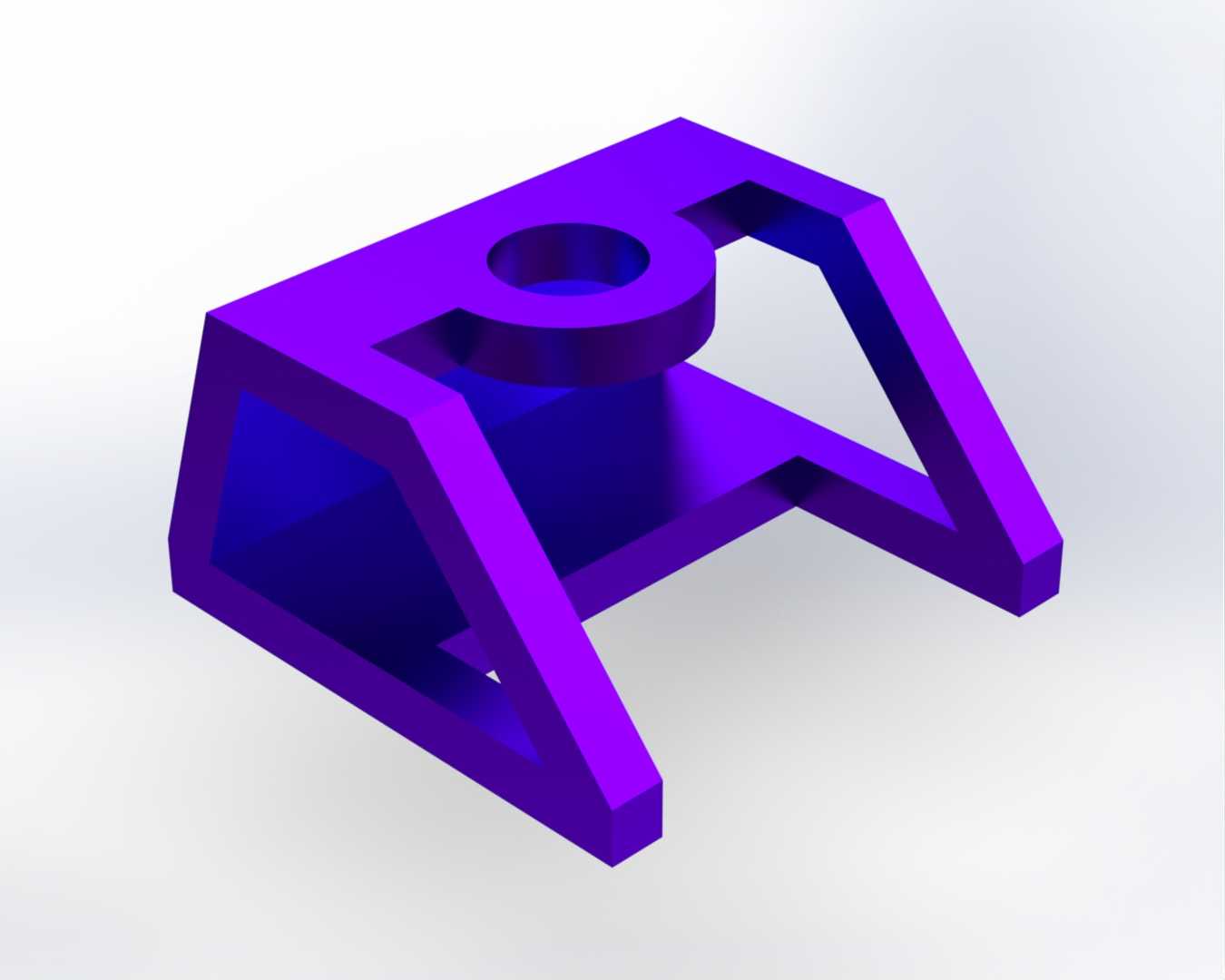

　　日常做机械结构设计练习时，这类带斜向支撑臂、顶部带安装凸台的构件，是很典型的入门到进阶过渡练习载体，很多刚接触三维建模的从业者，都会从这类零件入手练习拉伸、切除、筋特征、圆角过渡的实操逻辑。从实际工程场景来看，这类结构常作为小型工装的承载基座，或是轻型检测设备的底部支撑件，顶部的环形凸台用来安装定位销、小型轴承座或者传感元件，两侧斜向延伸的支撑臂直接和安装台面接触，不需要额外加装支撑脚，自身结构就能形成稳定的三角受力路径，承受垂直方向的静载荷时，应力会沿着斜臂均匀分散到两个接触端，不会在转角位置出现明显的应力集中。

　　设计这类构件的时候，首先要确定顶部安装位的中心高度，这个尺寸直接决定后续配套元件的安装高度，要和周边设备的对接面保持齐平，不能出现干涉或者对接错位的问题。两侧斜臂的倾斜角度不能随意设定，角度过小会导致整体支撑跨度不足，放置时容易出现侧翻，角度过大则会增加整体的材料占用，同时让斜臂的受力从压应力转变为弯应力，大幅降低结构的承载上限。实际建模过程中，要先绘制底部的两个支撑臂端面轮廓，沿着倾斜方向拉伸形成主体支撑框架，之后在框架顶部的中心位置绘制环形凸台的截面，拉伸到指定高度后，在凸台中心切除出安装通孔，通孔的直径要匹配常用的紧固件或者定位件尺寸，边缘要做合适的倒角，避免安装时刮伤配套零件的表面。

　　结构的所有转角位置都要做圆角过渡，尤其是斜臂和顶部框架连接的位置，直角过渡会在受载时产生明显的应力集中点，反复受载后容易出现裂纹，圆角半径的取值要兼顾结构强度和加工可行性，不能过小导致加工时刀具无法走到，也不能过大影响周边零件的安装空间。零件的底部接触面要保证平面度要求，两个支撑臂的底面要处于同一水平面，安装时才能和台面完全贴合，不会出现翘曲、晃动的问题，如果平面度达不到要求，顶部安装的元件会出现定位偏差，影响设备的运行精度。

　　从安装边界来看，这类构件的整体占用空间比较紧凑，两个支撑臂的外端面间距决定了安装时需要预留的台面宽度，顶部凸台的外径决定了上方配套元件的最小安装空间，安装时只需要在两个支撑臂的对应位置加工沉头孔，用内六角螺栓就能直接固定在台面上，不需要额外设计复杂的安装结构，拆装维护都很方便。日常做这类练习件的时候，不能只追求外形的相似度，要多思考每个结构特征对应的工程用途，比如为什么斜臂要做中空的框架结构而不是实心结构，中空结构在保证整体刚度的前提下，能大幅降低零件的自重，减少材料消耗，同时也能避免实心结构在注塑或者机加工过程中出现的变形问题，这些细节都是实际工程设计中需要反复权衡的点。

　　很多初学者在建模这类零件时，容易忽略壁厚的均匀性，斜臂的壁厚和顶部框架的壁厚要保持一致，不然在注塑成型时会因为冷却速度不一致产生缩痕、翘曲等缺陷，如果是采用金属3D打印加工，壁厚不均也会导致打印过程中出现应力变形，影响最终的成型精度。顶部环形凸台的高度也要合理设置，高度过低会导致安装的紧固件啮合长度不足，连接强度不够，高度过高则会增加整体的重心高度，降低结构放置时的稳定性。这类结构虽然是练习用的模型，但所有的设计逻辑都和实际工业场景中的零件设计要求一致，把这类基础零件的设计逻辑摸透，后续做复杂设备的结构设计时，才能更合理地排布支撑结构、选择合适的截面参数，兼顾强度、重量、加工成本多方面的要求。
