CSWA练习用带安装座限位支撑构件

　　在日常的机械结构装配场景里，这类带安装基座的限位支撑构件，常出现在小型自动化输送线的侧边挡停工位、工装夹具的定位支撑端，或是小型实验设备的模组连接位置，承担着相邻运动部件的行程限位、静态承载时的结构支撑，以及两个模组间的刚性连接作用。从实际使用的工况来看，这类构件不需要承受大吨位的冲击载荷，更多是应对频繁的小载荷接触、长期的静态支撑，以及安装调试阶段的反复位置调整，所以在结构设计上，优先保证安装基准的平面度、限位接触面的垂直度，以及安装孔位的位置公差，避免长期使用后出现定位偏移、支撑松动的问题。

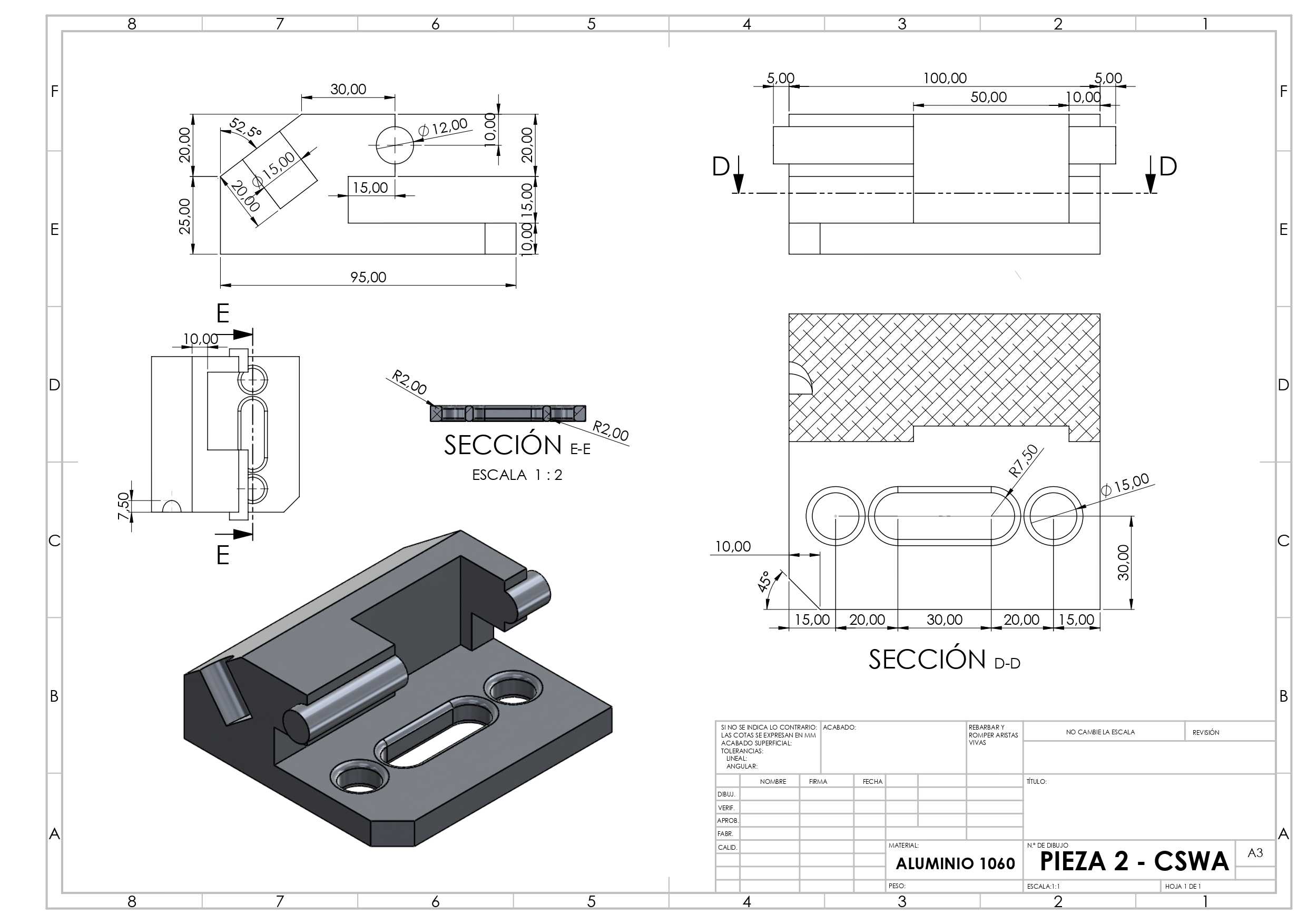

　　设计这类构件的时候，首先要确定的是安装基座的边界尺寸，基座作为整个构件和设备机架连接的基础，底面需要完全贴合安装面，所以基座的长宽尺寸要匹配常用的铝型材安装槽间距，两个圆形安装孔的中心距对应20系列铝型材的槽口中心距，方便直接用T型螺栓固定，不需要额外加工转接板。中间的长条形腰型孔是为了安装时的位置微调预留的，腰型孔的长度方向和构件的支撑延伸方向垂直，安装时可以沿着腰型孔方向调整整个构件的前后位置，适配不同行程的运动部件挡停需求，腰型孔的宽度和圆形安装孔保持一致，通用同规格的固定螺栓，减少安装时的配件种类。

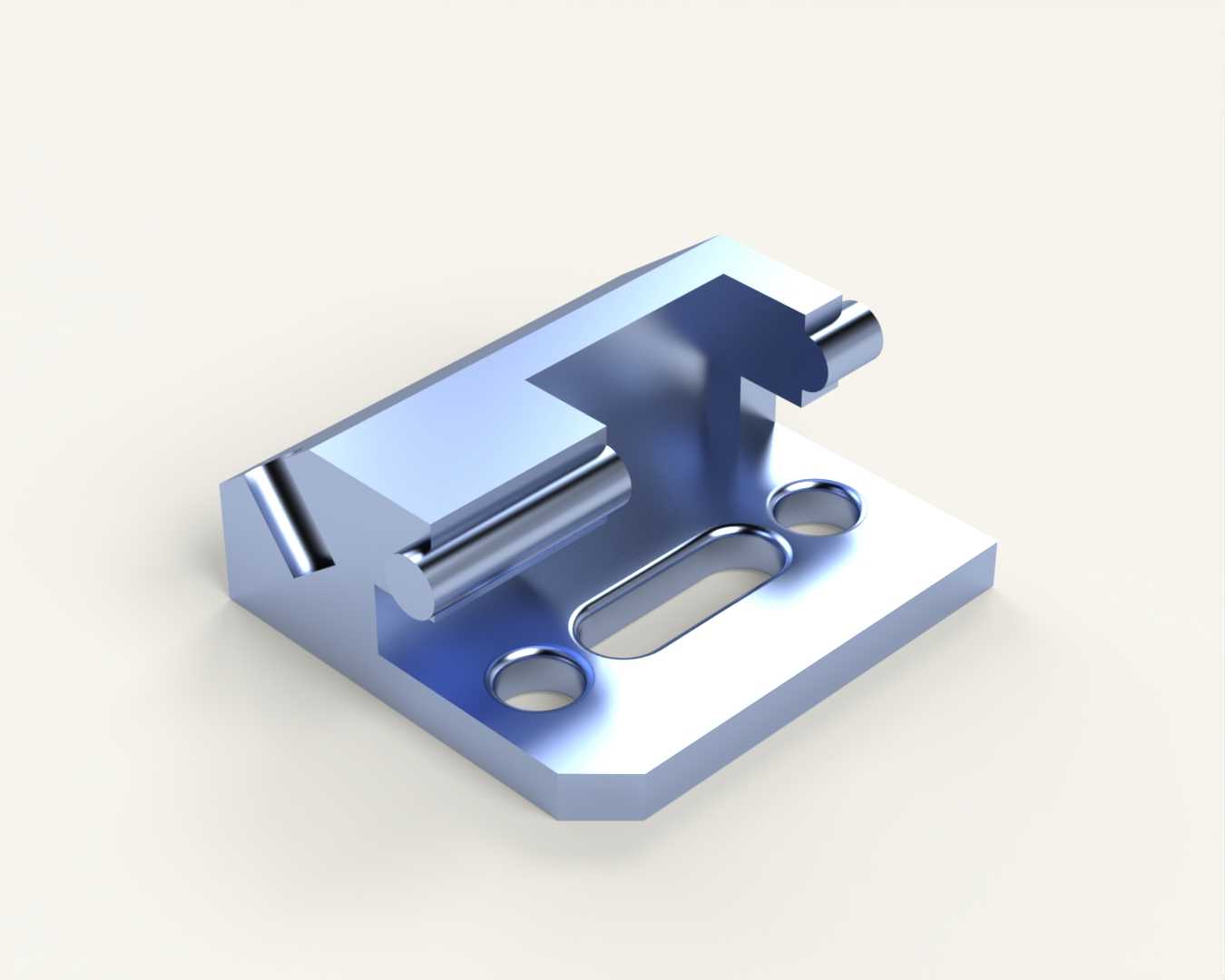

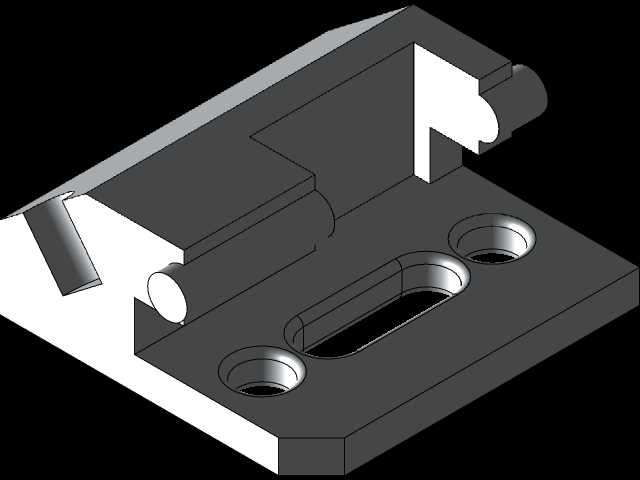

　　上部的支撑限位部分，采用了L型的弯折结构，竖直方向的立板承担主要的限位接触力，水平方向的两个圆柱凸台，是用来和相邻构件的卡槽配合，实现装配时的预定位，不需要额外扶持就能完成初步对位，降低装配难度。立板和基座连接的位置做了内凹的避让槽，一方面是减少加工时的材料去除量，降低构件自重，另一方面是为了避让安装位置附近的螺栓头、管线接头等突出结构，避免安装时出现干涉。整个构件的棱边都做了小尺寸的倒角处理，不是为了外观装饰，而是去除机加工后产生的毛刺锐边，避免装配调试时划伤操作人员，同时也能减少应力集中，避免长期受载后在棱边位置出现应力开裂。

　　从实际装配的角度考虑，这类构件的安装面平面度公差控制在0.05mm以内，保证和机架安装面完全贴合，不会出现翘曲导致的支撑不稳；限位接触面的垂直度公差控制在0.03mm以内，保证和运动部件接触时受力均匀，不会出现偏载导致的构件变形。两个圆柱凸台的同轴度公差控制在0.02mm以内，和相邻构件的卡槽配合时间隙均匀，不会出现卡滞的情况。材质选择上常用6061铝合金做阳极氧化处理，重量轻且有足够的结构强度，也可以根据使用场景换成45号钢做发黑处理，应对更高载荷的使用需求。在实际选型替换时，只需要确认安装孔的中心距、支撑立板的高度，以及限位方向是否匹配安装位置，不需要额外修改结构就能直接替换同类型的支撑构件，降低备件储备的种类。这类构件作为机械结构里的基础连接零件，虽然结构不复杂，但每一处的结构细节都对应实际装配和使用的需求，没有多余的装饰性结构，所有的孔位、凹槽、凸台都是为了实现安装、定位、支撑的功能，是机械结构设计里典型的功能优先型零件，也很适合作为三维建模练习的实例，通过建模过程可以熟悉基础特征的绘制、公差配合的选择，以及安装结构的设计逻辑。
