铜质异形铰接安装支座结构设计

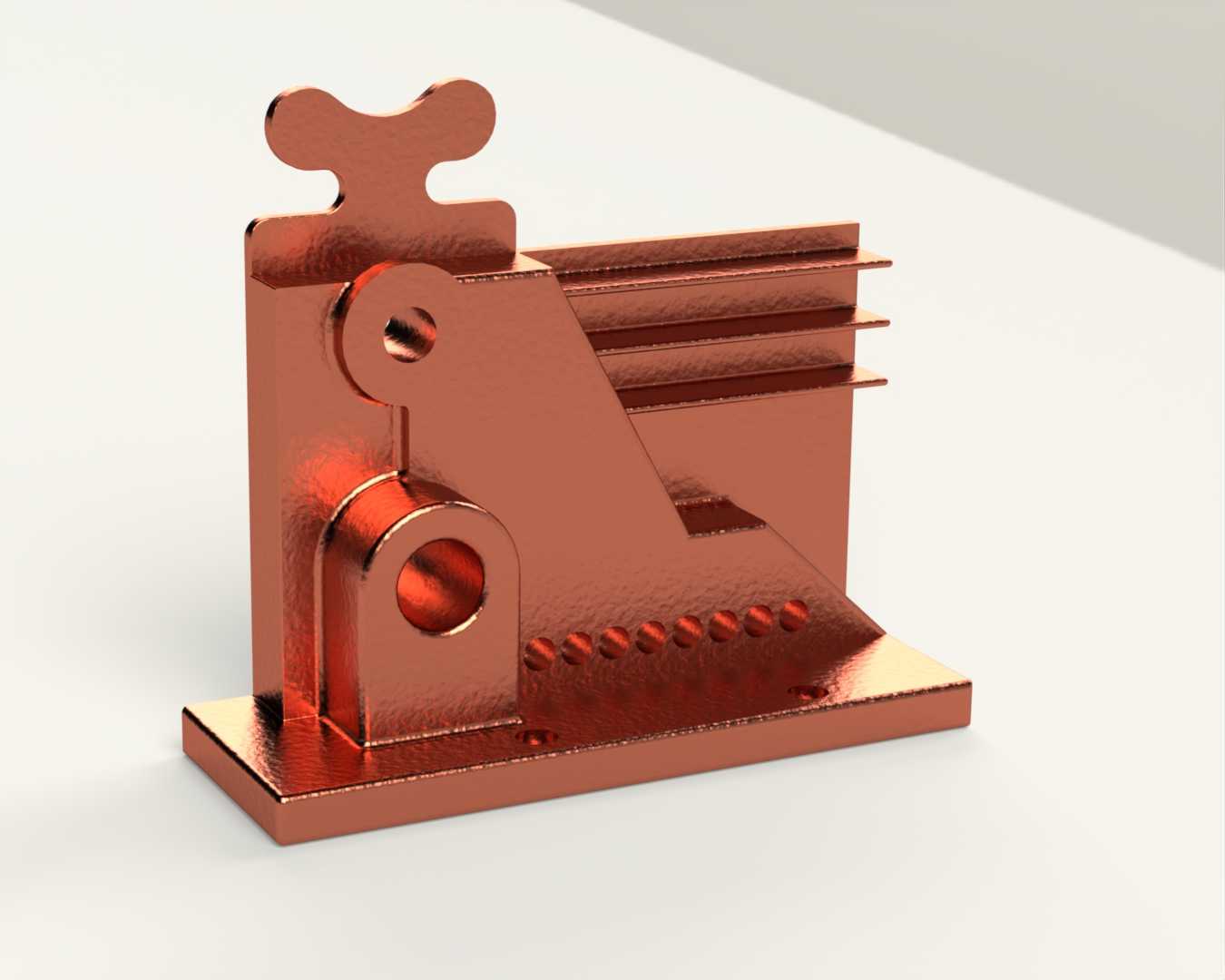

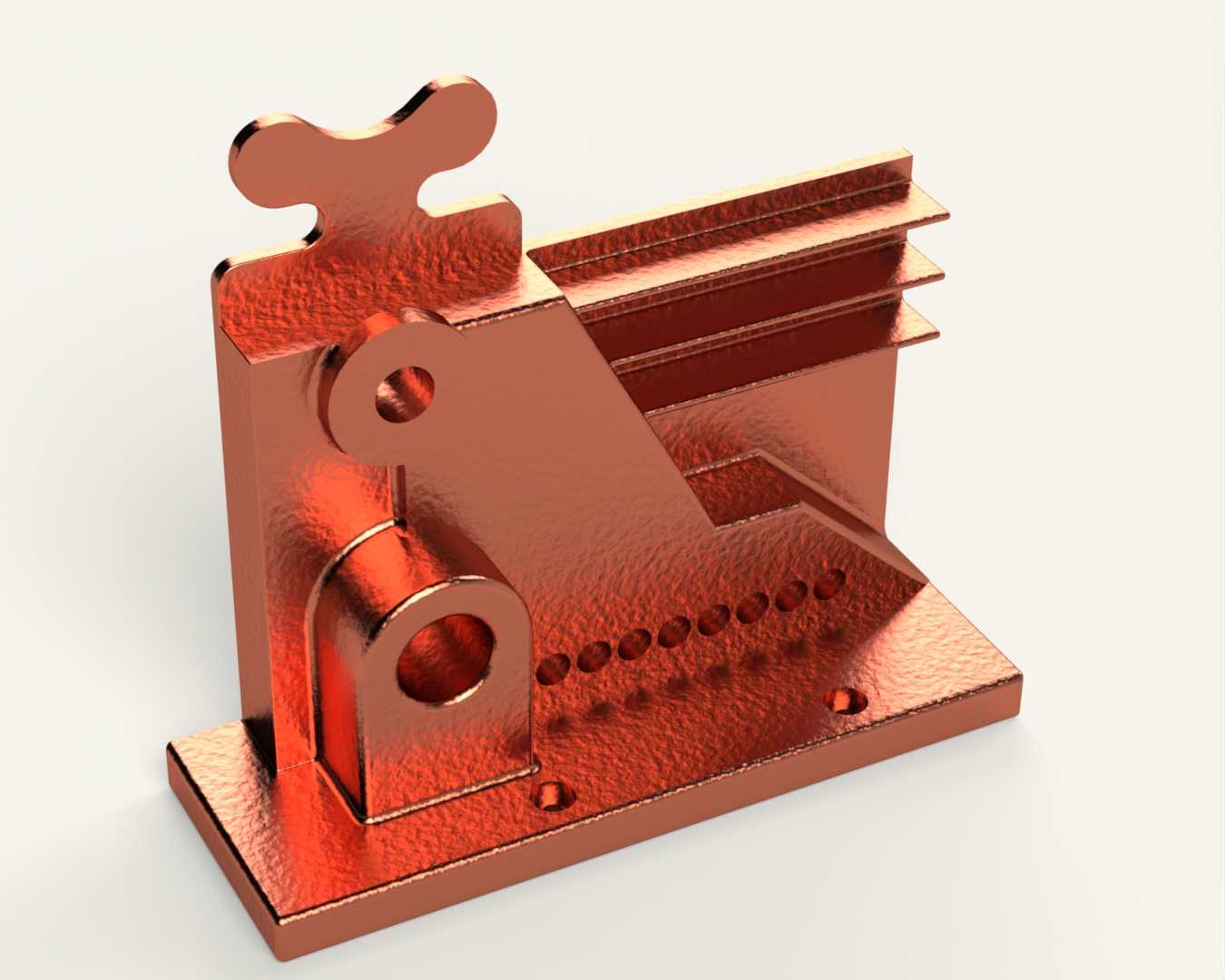

　　这款铜质异形铰接安装支座，属于小型设备配套的连接支撑类构件，日常多应用在轻工自动化生产线的小型工位调节机构、教学演示类机械实训台的功能模块、小型手动工装的定位锁紧单元中，承担铰接联动、承载支撑、位置固定的核心作用。从结构设计逻辑来看，构件底部采用带安装孔的平板式基座，基座上预留的两个沉头安装孔可配合标准紧固件直接固定在设备安装基面，安装时需保证基座底面与安装面完全贴合，避免因接触面间隙导致铰接部位受力偏移，长期使用出现磨损旷量。基座向上延伸的主体立板做了加厚处理，立板侧面设置的多层平行肋板，既可以在不额外增加整体重量的前提下提升立板的抗弯折强度，也能在构件做表面处理时增加散热面积，保证铜质表层处理的色泽均匀度。

　　立板上设置的两个同轴铰接孔，孔径按照常规小型铰接销轴的尺寸公差设计，孔口做了微小的倒角处理，既可以避免销轴装配时刮伤孔壁毛刺，也能在铰接转动时留存少量润滑脂，降低转动副的磨损速率，延长构件的实际使用寿命。立板顶部的蝶形凸起结构，是为手动调节场景预留的施力部位，操作人员无需额外工具即可直接捏持该部位完成小角度的位置微调，适配需要频繁手动调整工位角度的小型工装场景。立板侧面排布的一排等距小圆孔，属于功能拓展接口，可配合定位销、小型弹簧柱塞实现多档位的角度锁定，满足不同工位的角度定位需求，无需额外加装定位块即可实现0-45度范围内的多档位固定。从安装边界来看，基座的长宽尺寸适配多数小型设备的安装工位预留空间，

　　整体高度控制在常规小型铰接构件的尺寸区间内，不会与周边的管线、其他运动构件产生运动干涉，设计时已经考虑了铰接件转动时的安全间隙，销轴装配后转动全程不会触碰基座平面或周边肋板。构件的材质选用铜合金，一方面是因为铜质材料的自润滑特性较好，铰接转动时无需频繁加注润滑脂也能保持顺畅的转动手感，另一方面铜质构件的抗锈蚀能力较强，在教学实训、轻工生产这类相对潮湿或有少量腐蚀性气体的场景中，也能长期保持外观和结构精度，不会像普通钢制构件那样容易出现锈迹卡滞的问题。在实际建模过程中，这类异形支座的设计需要重点关注铰接孔的同轴度公差，两个铰接孔的同轴度误差需要控制在0.02mm以内，否则销轴装配后会出现卡滞、转动阻力过大的问题；

　　底部安装孔的位置度公差也需要严格控制，避免现场安装时出现孔位对不上的情况；肋板与立板、基座的连接处都做了圆角过渡，既可以减少应力集中，避免构件受冲击时在转角处出现开裂，也能提升铸造或机加工过程中的工艺性，减少尖角处的加工缺陷。这类构件虽然整体尺寸不大，但集成了固定安装、铰接转动、手动调节、档位锁定多个功能，属于典型的小型一体化功能构件，相比采用多个标准件拼接的同功能结构，一体化的结构整体刚性更好，装配步骤更少，后期维护的成本也更低，非常适合小批量定制化的小型设备配套使用。
