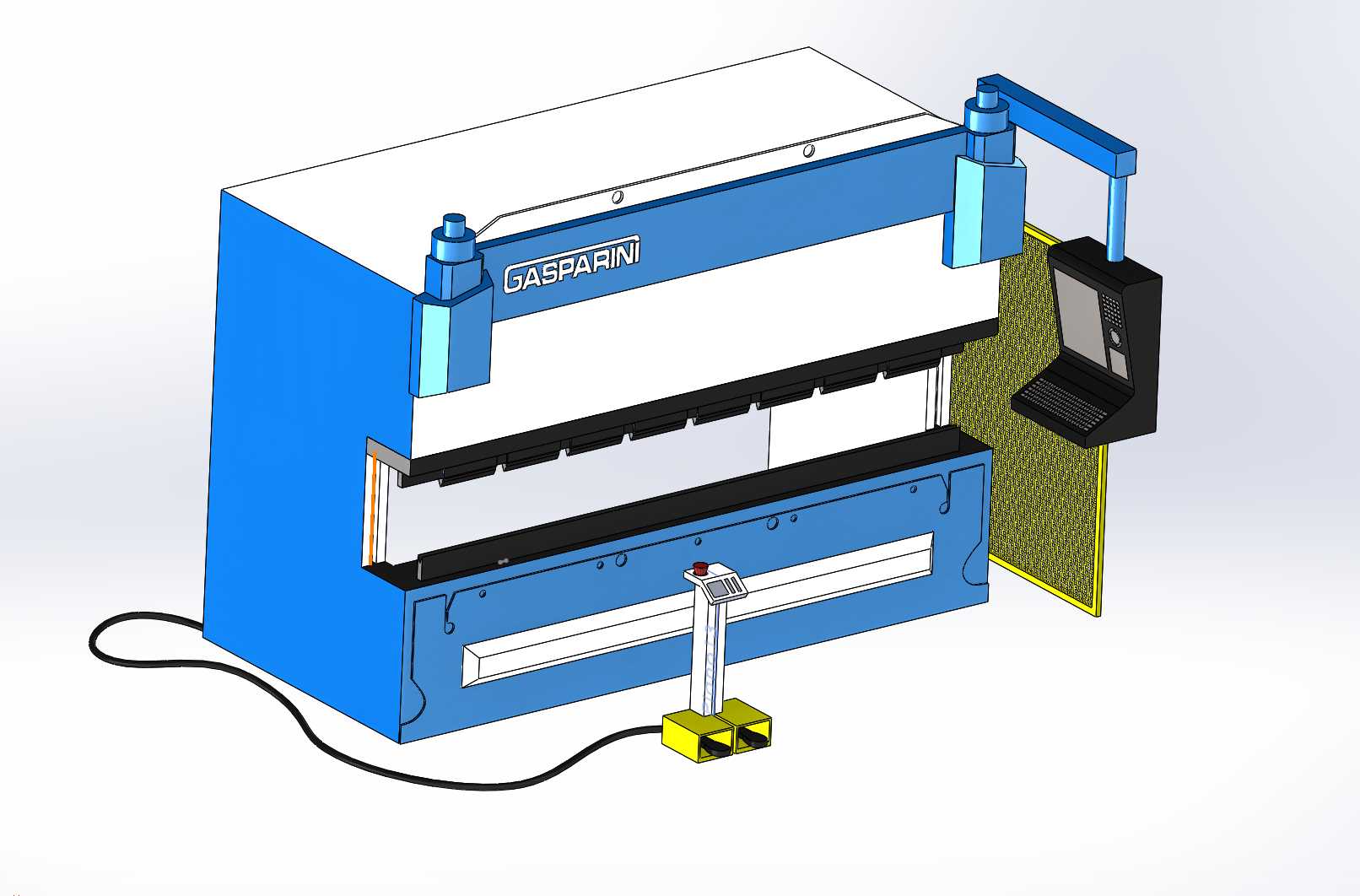

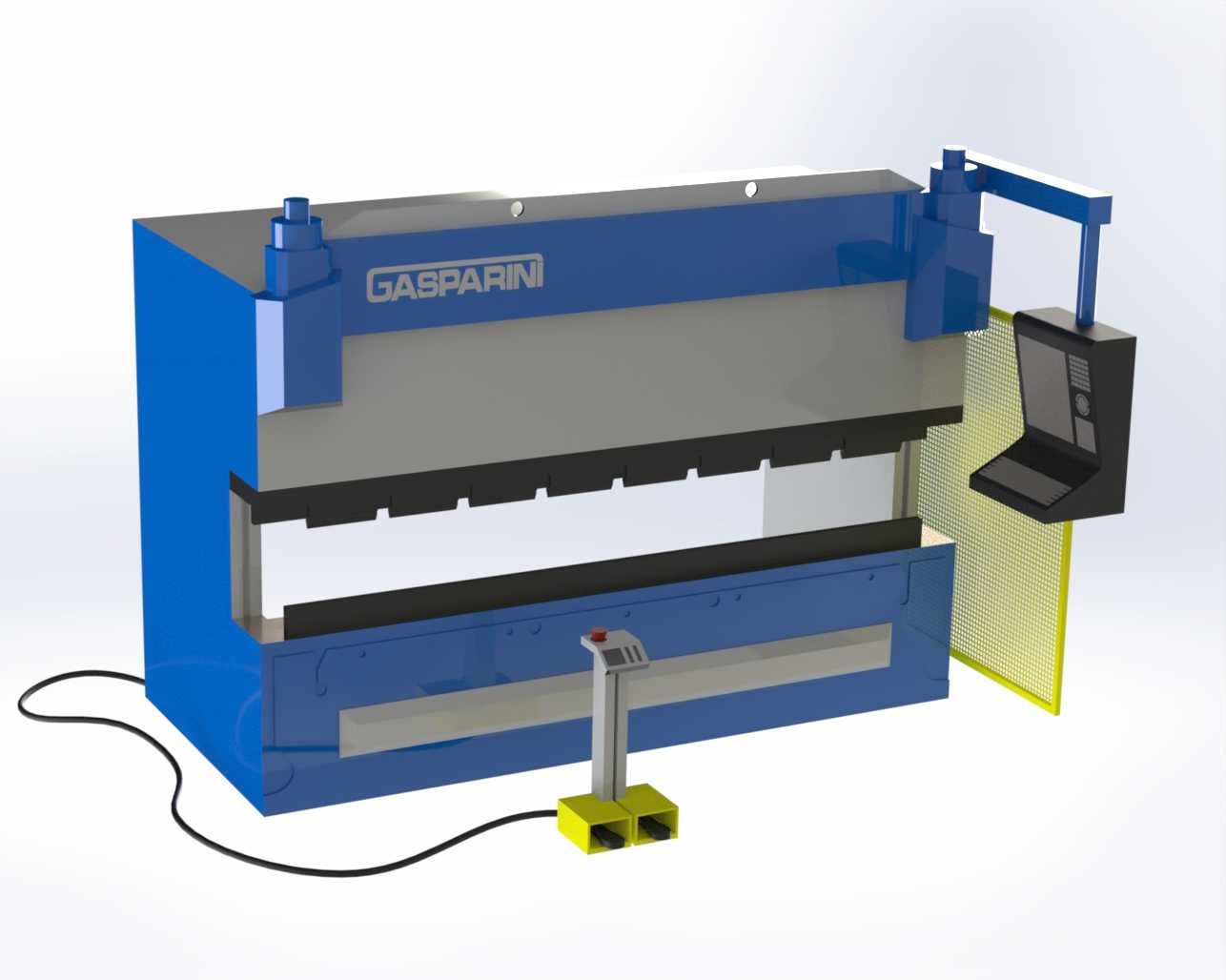

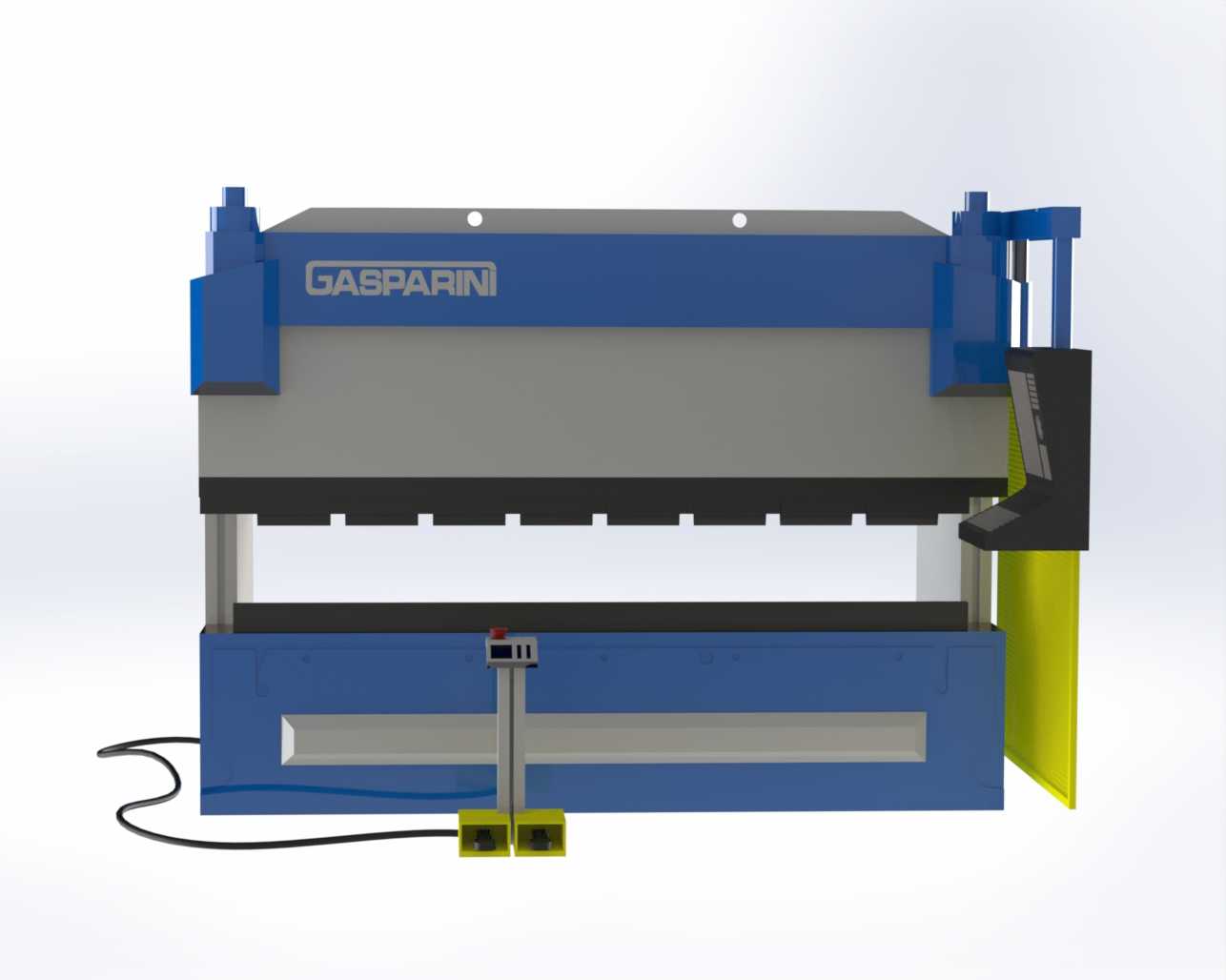

加斯帕里尼数控折弯设备结构三维建模

　　在钣金加工车间的下料成型工段，这类折弯设备是衔接激光切割、冲压工序与后续焊接、装配工序的核心成型装备，主要承担碳钢板、不锈钢板、铝合金板等各类金属薄板的折弯成型作业，可加工从几毫米薄料到数十毫米厚板的直线折弯、角度折弯、特殊轮廓折弯工序，覆盖电气柜壳体、机箱结构件、不锈钢厨卫构件、汽车钣金覆盖件、钢结构配套小件等多类工件的加工需求，是中小批量多品种钣金生产场景里不可或缺的核心加工设备。

　　从设备实际功能逻辑来看，该设备采用下动式折弯结构布局，主床身采用整体焊接箱型结构，经过时效处理消除内应力后再进行导轨面、安装面的精加工，保证长期重载作业下的结构刚性与精度保持性。上模通过快速夹模装置安装在上横梁位置，下模固定在下部工作台的模座上，两侧主油缸驱动滑块带动上模完成下压合模动作，配合后挡料机构的精准定位，可实现不同边长、不同折弯角度的工件加工，后挡料采用伺服电机驱动滚珠丝杠传动，搭配直线导轨导向，定位精度可控制在0.1mm级别，能满足高精度钣金件的折弯尺寸要求。设备配套的悬臂式操作箱可多角度旋转调整，方便操作人员在不同上料位置都能清晰观察屏幕、输入加工参数，脚踏控制装置采用独立落地式设计，通过线缆与主机连接，操作人员可根据上料站位灵活调整脚踏位置，双脚分别控制下行、回程动作，符合一线操作的人机工程需求，设备侧面加装的安全防护光栅可在滑块下行过程中检测到异物进入作业区域时立即触发急停，避免操作安全事故。

　　做该设备的三维建模时，首先要梳理清楚整体的装配层级关系，先搭建焊接床身的主体框架，确认两侧油缸安装位、导轨安装面、后挡料安装基准的位置度公差，再依次装配滑块组件、上模夹紧机构、下模座、后挡料传动组件、液压管路排布、电气控制箱、悬臂操作组件、脚踏控制单元、安全防护网这些附属结构。建模过程中要重点关注运动部件的行程边界，滑块的最大开口高度、最大工作行程要和实际设备参数匹配，后挡料的前后调节行程、上下调节行程要预留足够的调节范围，避免后续做运动仿真时出现干涉问题。外形尺寸方面，这类三米加工幅面的折弯设备整体长度在3.5米左右，宽度控制在1.8米上下，主机高度约2.5米，加上悬臂操作箱的最大外伸尺寸后，整体安装需要预留至少4.5米长、3米宽的车间场地，地面要做硬化处理，预留设备地脚螺栓的安装孔位，同时要在设备后侧预留至少0.8米的维护空间，方便后期检修液压系统、调整后挡料结构，设备进线口、液压站的位置要和车间动力布线、油路排布提前匹配，避免安装时出现管线干涉。

　　从结构设计的细节来看，床身内部的加强筋排布要对应折弯作业时的受力分布，在油缸安装位置、工作台中间受力集中区域加密加强筋，减少满负荷折弯时的床身变形量，保证折弯角度的一致性。滑块的导向结构采用双侧可调式导轨，可长期使用磨损后调整间隙，保证滑块运行的平行度，避免出现折弯角度两端不一致的问题。模具夹紧结构采用快换式设计，无需额外工具即可快速更换不同规格的上模，适配不同折弯半径、不同折弯形状的加工需求，下模座也预留了不同槽宽下模的安装位置，可根据板材厚度快速切换对应槽口的下模。设备的液压系统采用集成式阀组设计，减少管路连接点的漏油风险，油箱设置在床身下部空间，既可以平衡设备整体重心，也能利用床身结构辅助液压油散热，降低连续作业时的油温升高幅度，保证液压系统压力稳定。电气柜采用密封式结构，安装在设备侧部远离加工区域的位置，避免加工产生的金属粉尘进入柜内影响电气元件寿命，柜内预留了数控系统、伺服驱动器、接触器等元件的安装空间，布线槽的排布要强弱电分离，减少信号干扰。
