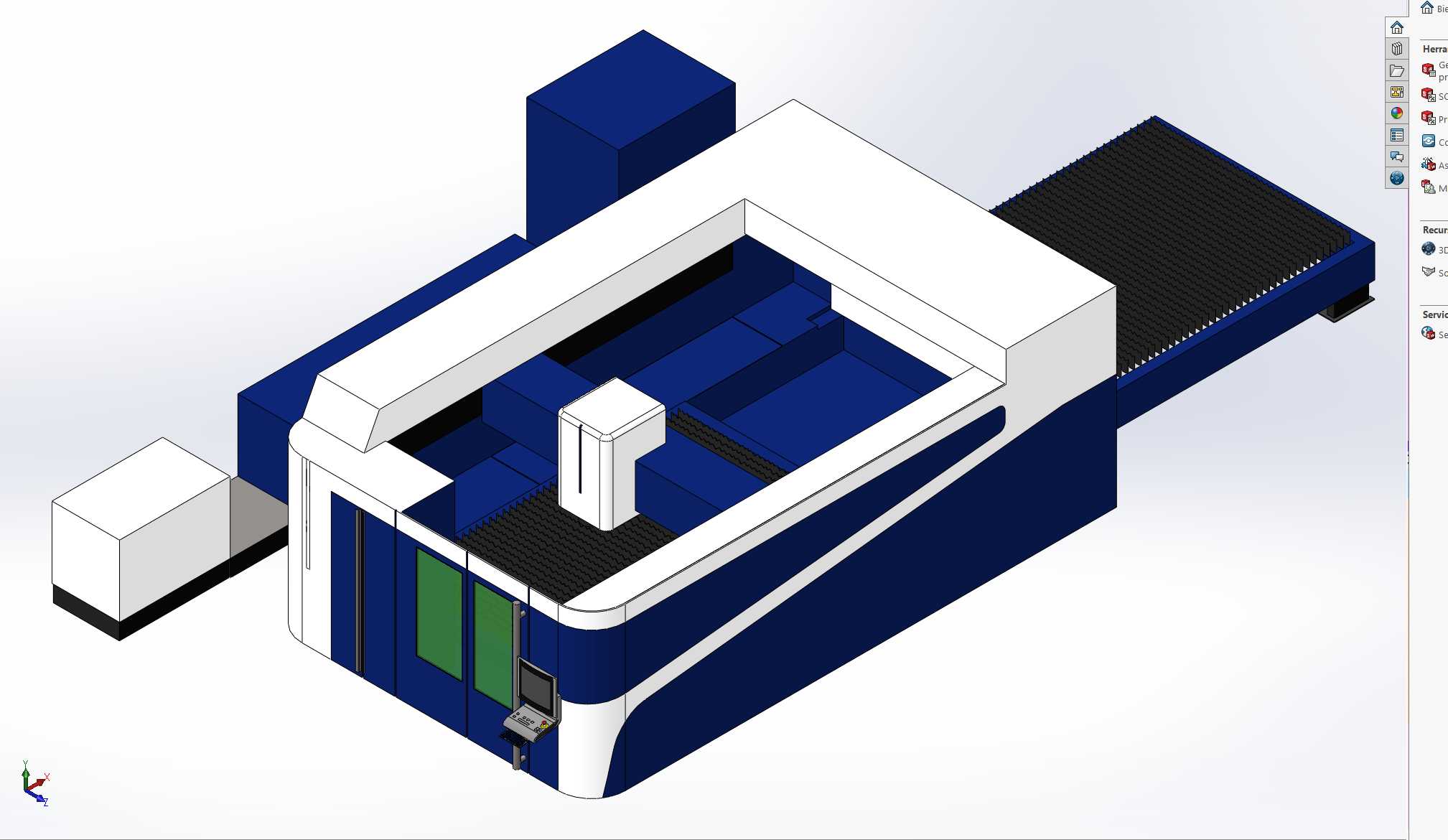

通快5040光纤激光切割设备三维结构

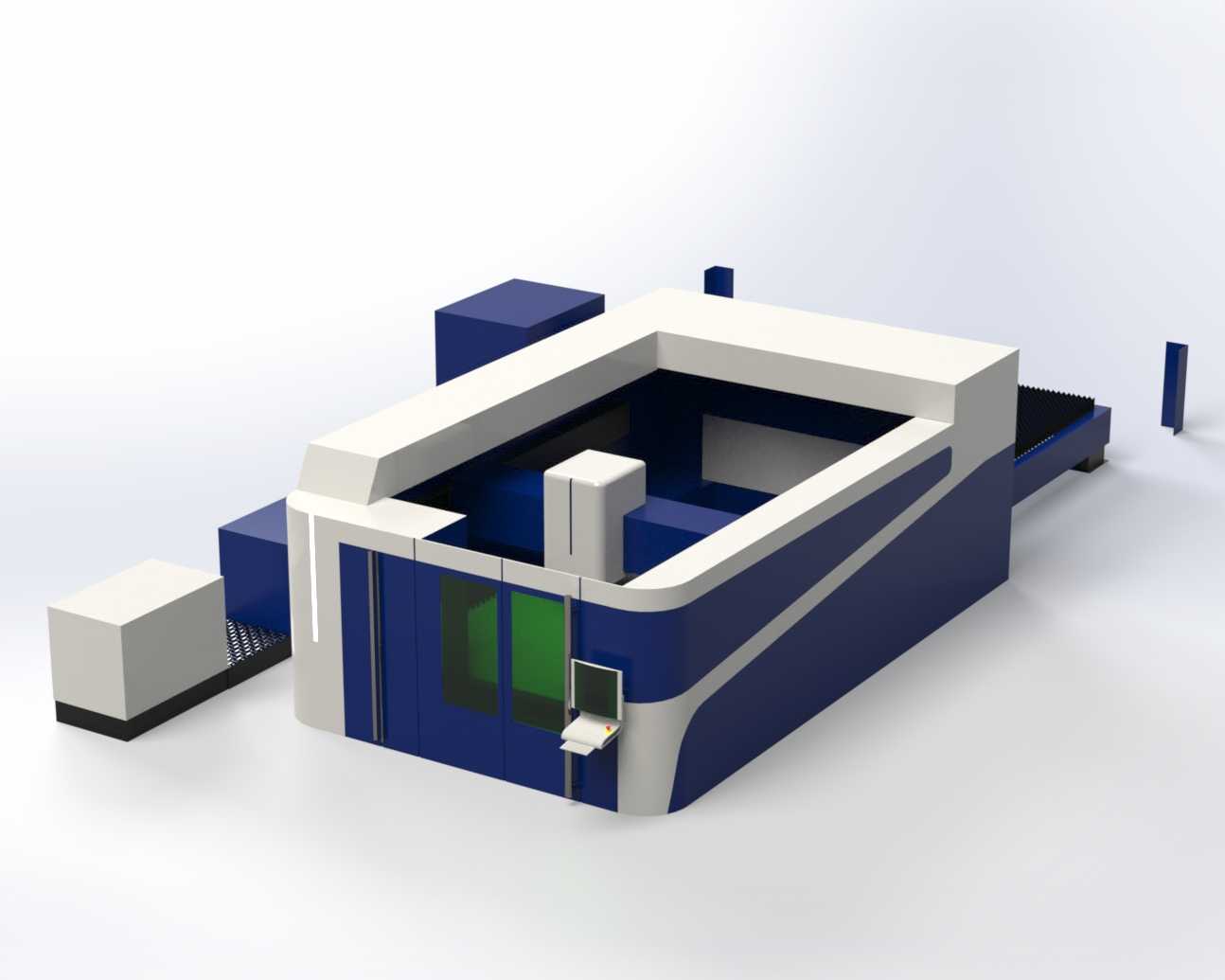

　　在钣金加工车间的布局规划阶段，这类大台面光纤激光切割设备往往是核心工序的核心工位，承担从碳钢、不锈钢到铝合金等多材质板材的高精度下料任务，覆盖从五金冲压件预制、工程机械结构件下料、机箱机柜板材裁切到装饰金属件加工的多场景需求，相比传统等离子切割、冲床加工，其非接触加工的特性不会对板材产生机械挤压变形，切缝窄、断面光洁度高，多数中薄板材切割后可直接进入折弯、焊接工序，省去后续铣边、打磨的冗余工序，大幅缩短单件加工的流转周期。从设备本身的结构设计来看，整体采用全封闭防护舱结构，外侧的蓝灰双色防护壳体一方面是满足激光加工的安全防护要求，阻挡高功率激光的漫反射对车间操作人员造成眼部、皮肤损伤，另一方面整合了设备的除尘风道接口、

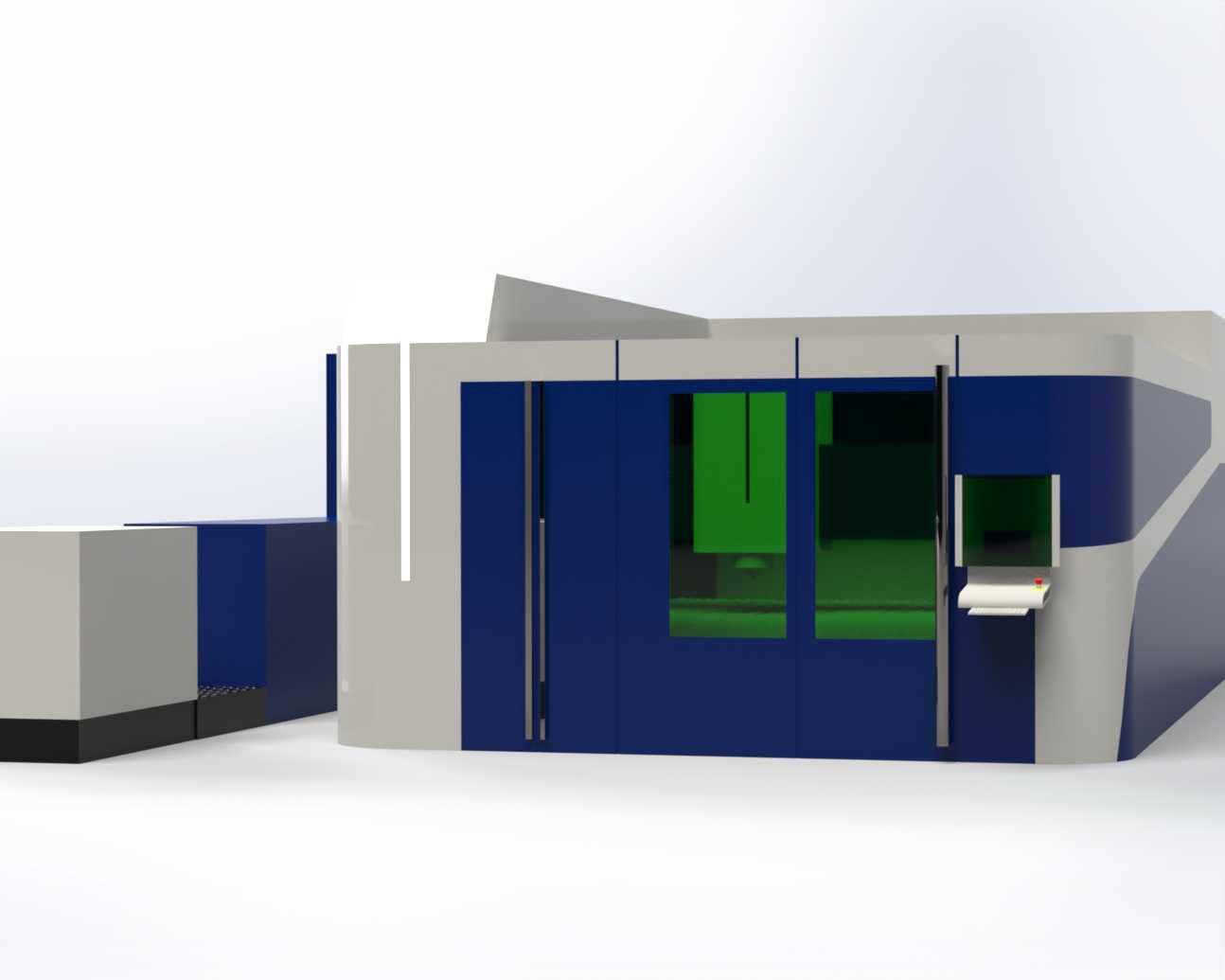

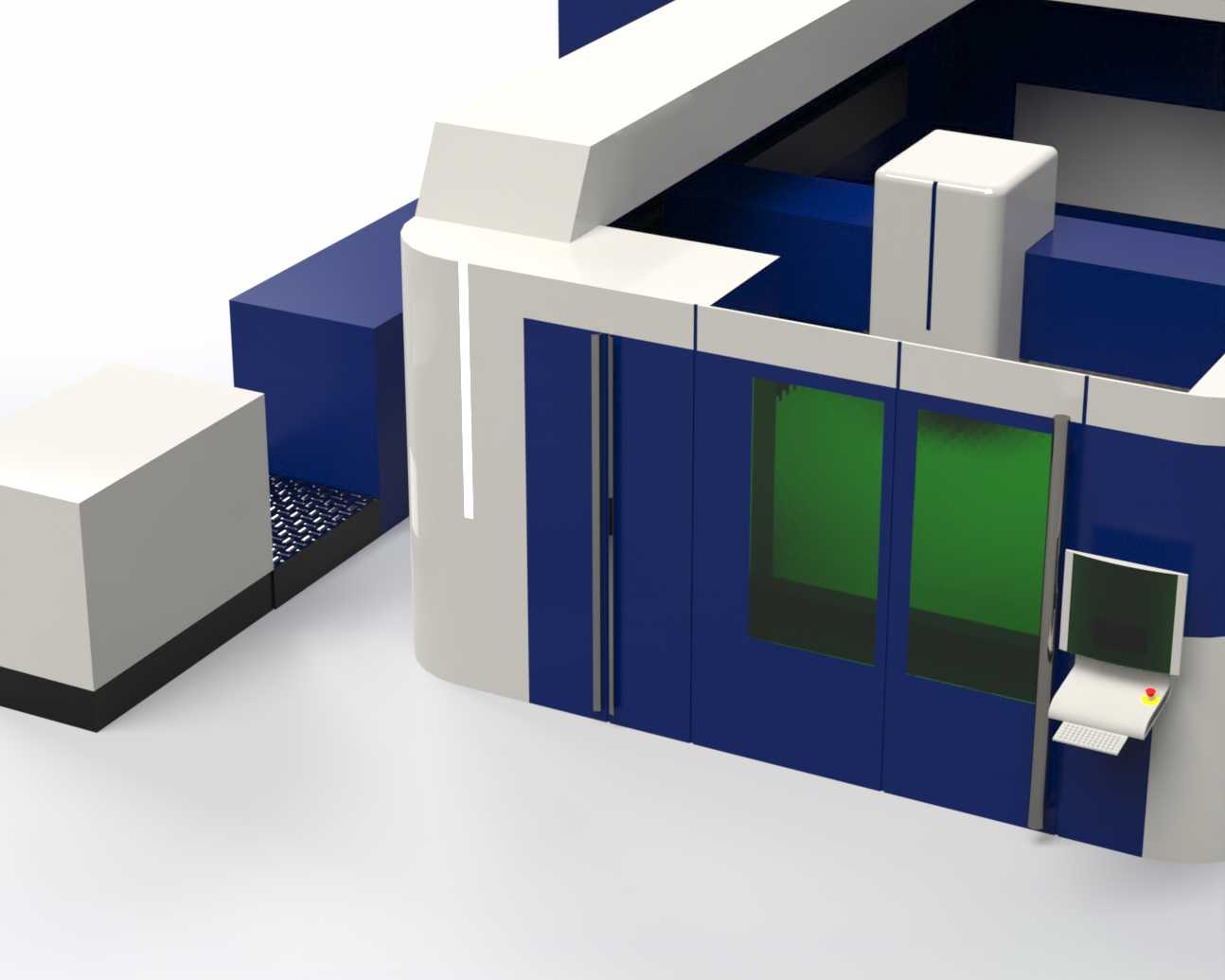

　　电气走线槽与维护检修门，将所有外露的管线、传动部件完全封闭在舱体内部，既降低加工过程中金属粉尘、切削碎屑对传动导轨、齿轮齿条的磨损，也能减少车间日常清扫时的清洁死角。设备正面的操作工位设置了可伸缩的操作终端托架，操作人员站在工位旁即可完成加工程序调取、参数调整、加工状态监控，不用往返于控制柜与上料位之间；防护舱侧面设置的可开合安全门，配合门机联锁装置，一旦舱门在加工过程中被意外开启，激光发生器会立刻切断输出，同时运动轴触发急停，完全符合工业激光设备的安全设计规范。设备左侧延伸的结构是集成的废料输送与排屑单元，切割过程中产生的金属熔渣、边角余料会通过栅格工作台的缝隙落入下方的输送链板，自动汇集到设备端部的废料收集箱，

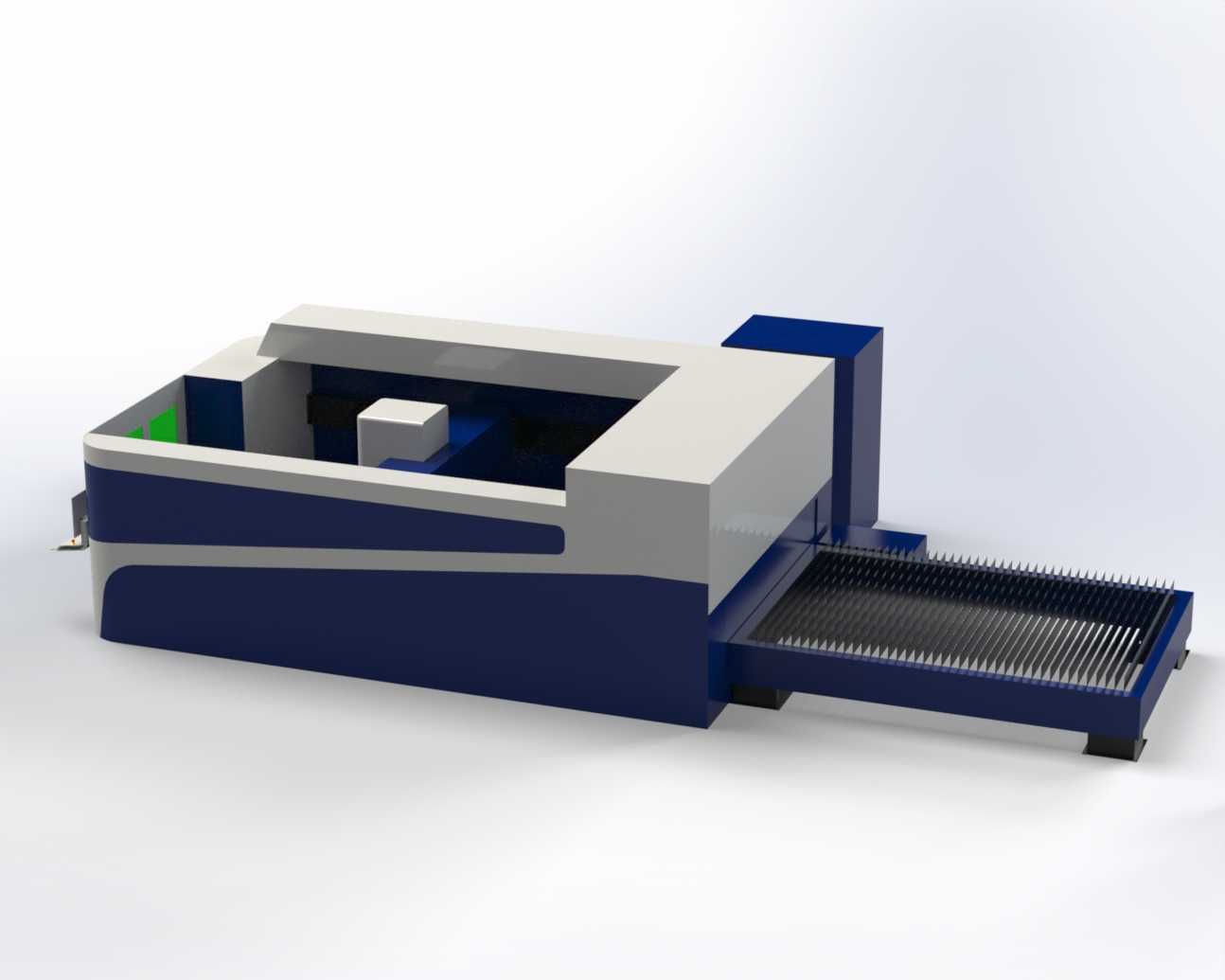

　　不用操作人员在加工结束后进入舱内人工清渣，减少高温熔渣烫伤的风险。从安装边界的尺寸控制来看，这类大台面光纤激光设备的主机占地长度通常在12米到14米区间，宽度在5米到6米区间，安装时需要在主机周边预留至少1.5米的维护通道，尤其是设备后侧的激光器安装位、电气柜位置，要预留足够的开门检修空间，同时地面需要做200mm以上厚度的硬化混凝土地面，保证平面度误差控制在每米2mm以内，避免设备长期运行后因地面沉降导致传动导轨平行度超差，影响切割精度。工作台面采用分区式栅格支撑结构，栅格条采用耐磨合金钢制作，可根据加工板材的厚度更换不同间距的栅格支撑，减少薄板材加工时的支撑点变形，同时栅格条采用模块化快装设计，当局部栅格被激光烧损后，

　　可单独更换单根栅格条，不用整体更换工作台面，降低后期维护成本。设备的传动系统采用齿轮齿条配合直线导轨的结构，X轴采用双电机同步驱动，保证大行程运动时的动态响应速度与定位精度，Y轴横梁采用整体焊接后去应力处理的箱型结构，运动过程中不会产生共振，保证高速切割时的断面平滑度；Z轴跟随切割头采用电容式传感器，可实时检测板材表面的起伏变化，自动调整切割头的焦点高度，即使板材存在轻微的翘曲变形，也能保证焦点位置始终处于最优切割区间，避免出现切不透、烧边等质量问题。在做车间产线布局建模时，除了主机本身的安装尺寸，还要考虑配套的上下料机构预留空间、冷水机的摆放位置、除尘管道的走向，以及板材暂存区、成品件周转区的位置，避免后期设备进场后出现空间不足、管线交叉干涉的问题。这类设备的三维模型还原了外部防护结构、操作工位、排屑单元、观察窗等所有外部特征，可直接用于车间三维布局仿真、产线规划演示，也可作为同类激光设备结构设计的参考基准，帮助设计人员快速掌握大台面激光加工设备的外部轮廓、接口位置与人机操作的尺寸关系。
