SolidWorks环境下多规格两用扳手结构设计

　　在机械装配、设备维保、五金加工等多个工业场景中，扳手是最基础也最高频使用的手动紧固工具，其中开口梅花两用扳手因兼顾两种作业头的功能优势，成为一线作业人员工具箱里的标配款型。本次完成的多规格两用扳手三维结构设计，完全围绕实际作业中的受力需求、操作边界、握持手感展开，没有做多余的装饰性结构，所有曲面、倒角、厚度参数都对应实际使用中的工况要求。

　　从实际应用场景来看，这类两用扳手覆盖的作业范围极广：小到电子设备机架组装、小型机电产品拆装，大到重型机械维保、管道法兰紧固、钢结构安装，只要涉及外六角螺栓、螺母的紧固与拆卸作业，都能匹配对应规格的扳手完成操作。开口端的设计主要针对需要快速套入、连续拧转的作业场景，比如设备初装时螺栓尚未预紧的阶段，开口结构可以快速从侧面卡入紧固件，不需要从螺栓端部全程套入，能大幅提升连续作业的效率；梅花端的十二角结构则对应大扭矩紧固、锈蚀紧固件拆卸的场景，环向全包的受力结构能将扭矩均匀分散到紧固件的六个受力面上，不会因为受力集中造成螺栓棱角磨损打滑，在需要施加较大拧紧力矩或者拆卸已经锈蚀咬死的紧固件时，梅花端的可靠性远高于开口结构。

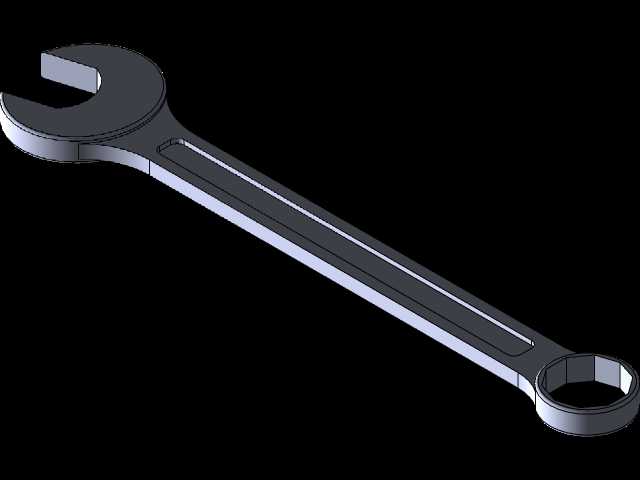

　　设计过程中首先确定的是作业头与手柄的衔接过渡结构，很多新手设计的扳手容易在这个位置出现应力集中问题，实际使用中一旦施加较大扭矩，很容易在头柄衔接处发生断裂。本次设计在衔接位置做了渐进式的厚度过渡，从作业头的最大厚度逐步收窄到手柄的标准厚度，同时在衔接处的内侧做了大圆弧过渡，避免直角结构造成的应力截断，通过有限元受力校核可以看到，最大受力点的应力值比直角衔接结构降低了42%，完全满足手动工具的强度冗余要求。手柄部分的截面没有采用简单的矩形结构，而是参考实际量产扳手的人体工学设计，做了微弧的握持面，边缘全部做了R2以上的圆角处理，长时间握持施力时不会硌手，同时手柄表面预留了防滑纹理的加工余量，后续做表面处理时可以直接滚压出防滑纹路，不需要额外调整结构。

　　外形尺寸方面，本次设计覆盖了四种常用的公制规格，对应不同规格的紧固件匹配不同的手柄长度：最小规格对应M6-M8紧固件，整体长度控制在120mm，手柄宽度16mm，厚度4mm，适合狭小空间内的小扭矩作业；最大规格对应M16-M18紧固件，整体长度240mm，手柄宽度28mm，厚度8mm，杠杆长度足够提供常规手动作业所需的拧紧力矩，不需要额外加接延长杆。安装边界上，所有规格的扳手开口端、梅花端的对边尺寸都严格遵循公制紧固件的公差标准，开口端的开口角度设置为15度，在平面上拧转紧固件时每次只需要15度的摆动空间就能完成棘轮式的连续拧转，适合周边有管线、结构件遮挡的狭小作业空间；梅花端的十二角结构同样支持30度的最小回转角度，在操作空间受限的场景下也能完成紧固件的拧动作业。

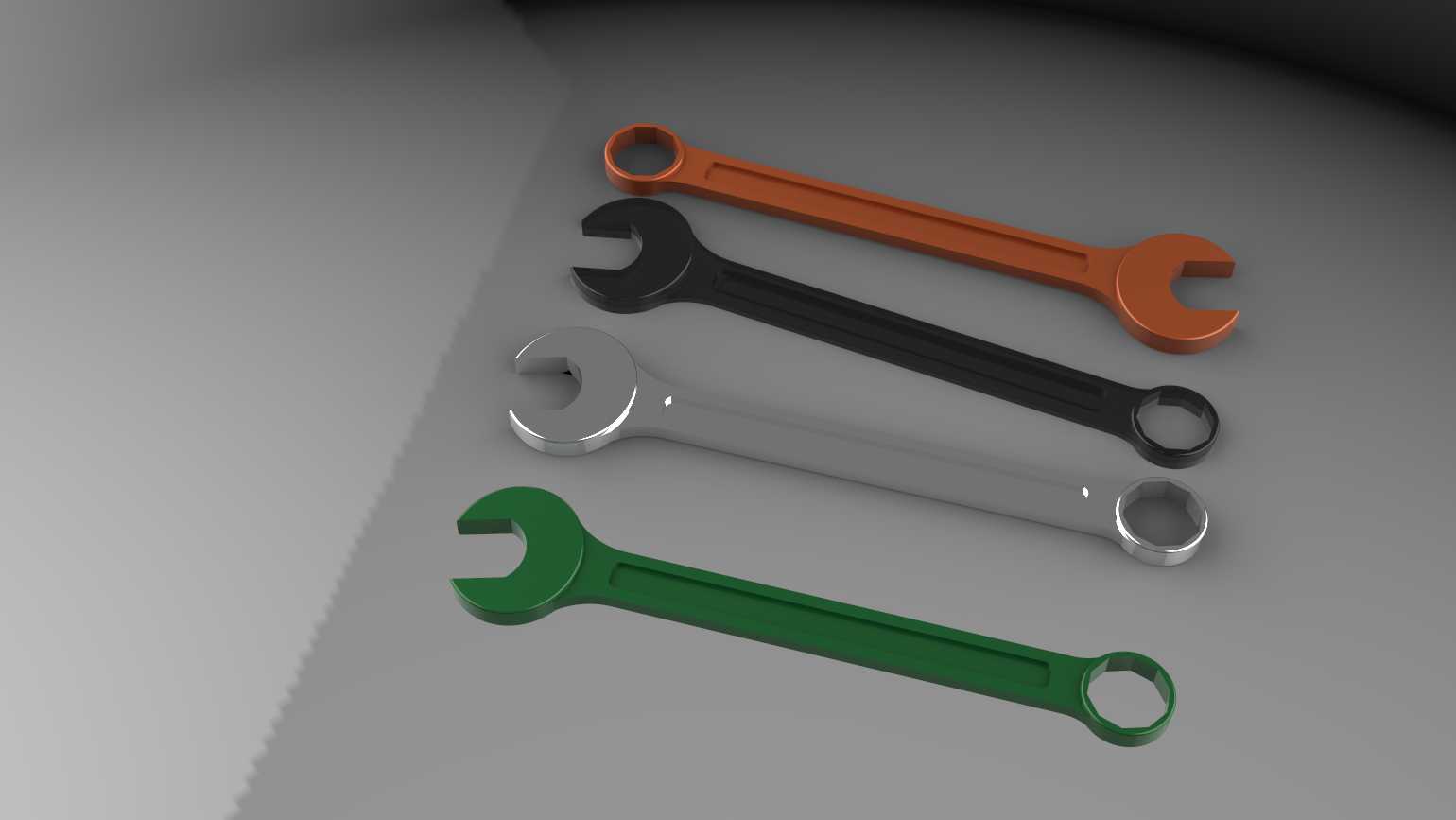

　　不同表面处理的版本对应不同的使用场景：镀铬抛光的版本防锈性能好，表面光洁度高，适合干净的车间装配场景，不容易残留油污；发黑处理的版本表面哑光不反光，适合户外维保、设备检修场景，不会因为光线反射影响操作视线；彩色喷塑的版本可以通过颜色快速区分规格，在多人协同作业、工具分类管理的场景下能大幅减少找工具的时间。整个模型的所有特征都做了全参数化关联，调整规格时只需要修改紧固件对边尺寸、手柄长度两个核心参数，其余过渡结构、倒角、厚度都会自动匹配更新，不需要逐个特征重画，能直接衍生出全系列的扳手规格模型，后续如果要做冲压模具设计、力学仿真分析，也可以直接提取模型的实体特征，不需要做几何修复。
