在各类中小型传动设备的轴系布局中,副轴作为动力分流、转速切换或辅助扭矩传递的核心载体,其支撑结构的刚性、安装便捷性直接决定整套传动系统的运行稳定性与维护成本,本次设计的带安装底座的副轴轴承结构,正是针对这类紧凑安装场景下的轴系支撑需求开发。从实际应用场景来看,这类轴承支撑结构常见于小型机床进给箱、轻工机械传动单元、自动化输送线的动力接驳部位,这类场景的共性特点是安装空间局促,轴系需要承受一定的径向载荷与小幅轴向窜动力,同时要求后期维护时无需大范围拆解周边构件即可完成轴承更换。

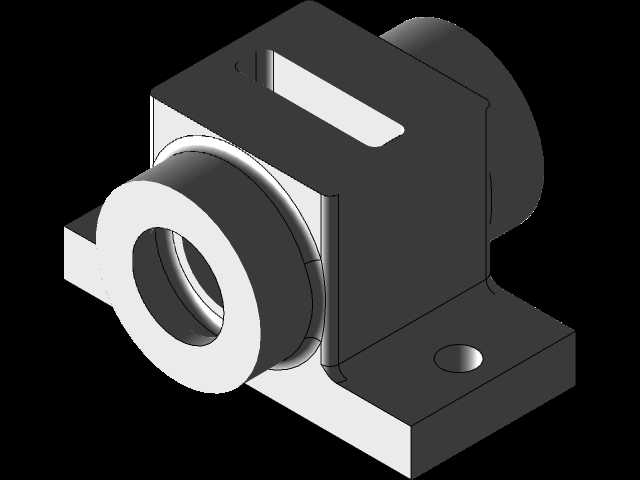

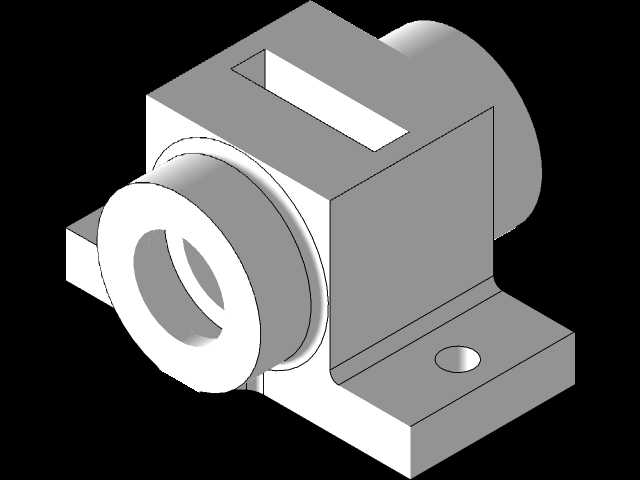

设计过程中首先考量的是安装边界的适配性,底座采用带单安装孔的延伸耳板结构,区别于常规对称双孔轴承座,这种单侧延伸的安装底座可以适配安装面存在凸起、相邻构件干涉的狭小布局场景,安装时仅需通过单颗螺栓完成底座固定,配合轴承本体与安装基面的贴合定位,即可满足中低载荷工况下的固定需求,避免了常规双孔座需要预留两个螺栓安装空间的尺寸浪费。轴承主体的承托部分采用一体式方块结构,相比圆形外廓的轴承座,方块结构的侧面可以直接作为安装定位的基准面,装配时无需额外加工定位止口,靠基座侧壁与轴承座侧面贴合即可完成径向定位,大幅降低了配套安装基座的加工难度。
轴承的内孔支撑区域采用阶梯式通孔设计,靠近轴伸端的孔口做了倒角过渡,既方便装配时轴件的导入,也可以容纳轴端的密封件或挡圈结构,避免轴系运转时密封件与轴承座端面发生摩擦。轴承座上方开设的长条形槽孔,并非减重设计,而是为了适配脂润滑场景下的润滑脂加注与废脂排出,日常维护时可以通过这个槽孔直接观察轴承内部的润滑状态,无需拆解轴承端盖即可补充润滑脂,同时槽孔的存在也可以容纳轴承运转过程中磨损产生的微小金属碎屑,避免碎屑卡在滚动体与滚道之间加剧轴承磨损。
从功能特性来看,这款轴承结构集成了轴承外圈承托、轴系轴向定位、安装固定、润滑维护通道多重功能,无需额外搭配轴承端盖、定位套等附属零件,整体零件数量少,装配累积误差小。轴承外圈与座孔的配合选用过渡配合公差,既可以保证外圈在座孔内不会发生随轴转动的跑圈问题,也可以在轴承磨损后通过简易工具将外圈从座孔中顶出更换,降低维护难度。底座安装面与轴承内孔的轴线平行度公差控制在0.02mm以内,保证轴系安装后不会出现别劲、卡滞的问题,减少轴系运转时的附加载荷。
实际选型适配时,需要注意这款轴承结构的承载能力偏向中低载荷场景,适合副轴传递扭矩不超过50N·m、转速不超过3000rpm的工况,如果应用在冲击载荷较大的场景,需要额外在轴承座侧面加装轴向定位顶丝,避免轴承外圈在座孔内发生轴向窜动。安装时需要先将轴承压入座孔,再将轴件穿入轴承内孔,最后通过底座的安装螺栓将整体结构固定在设备基座上,固定过程中需要使用塞尺检查轴承座底面与安装基面的贴合间隙,保证间隙不超过0.01mm,避免螺栓紧固后轴承座发生变形导致内孔圆度超差。
在结构细节处理上,轴承座所有的棱边都做了R1的圆角过渡,避免装配过程中锐边划伤操作人员,也减少应力集中导致的座体开裂风险。轴承座后部的凸起圆柱结构,是为了适配轴件向后延伸的布局需求,可以容纳轴端的锁紧螺母,同时为后部的密封件提供安装位置,避免润滑脂从轴的后侧泄漏。整体结构采用铸铁材质加工时可以获得更好的减震性能,采用铝合金材质加工时可以降低整体重量,适配对重量有要求的移动类设备场景,不同材质的选用不会改变整体的安装尺寸边界,仅需根据载荷场景调整壁厚即可。
