AKAI MPC LIVE 2音乐制作打击垫控制器结构

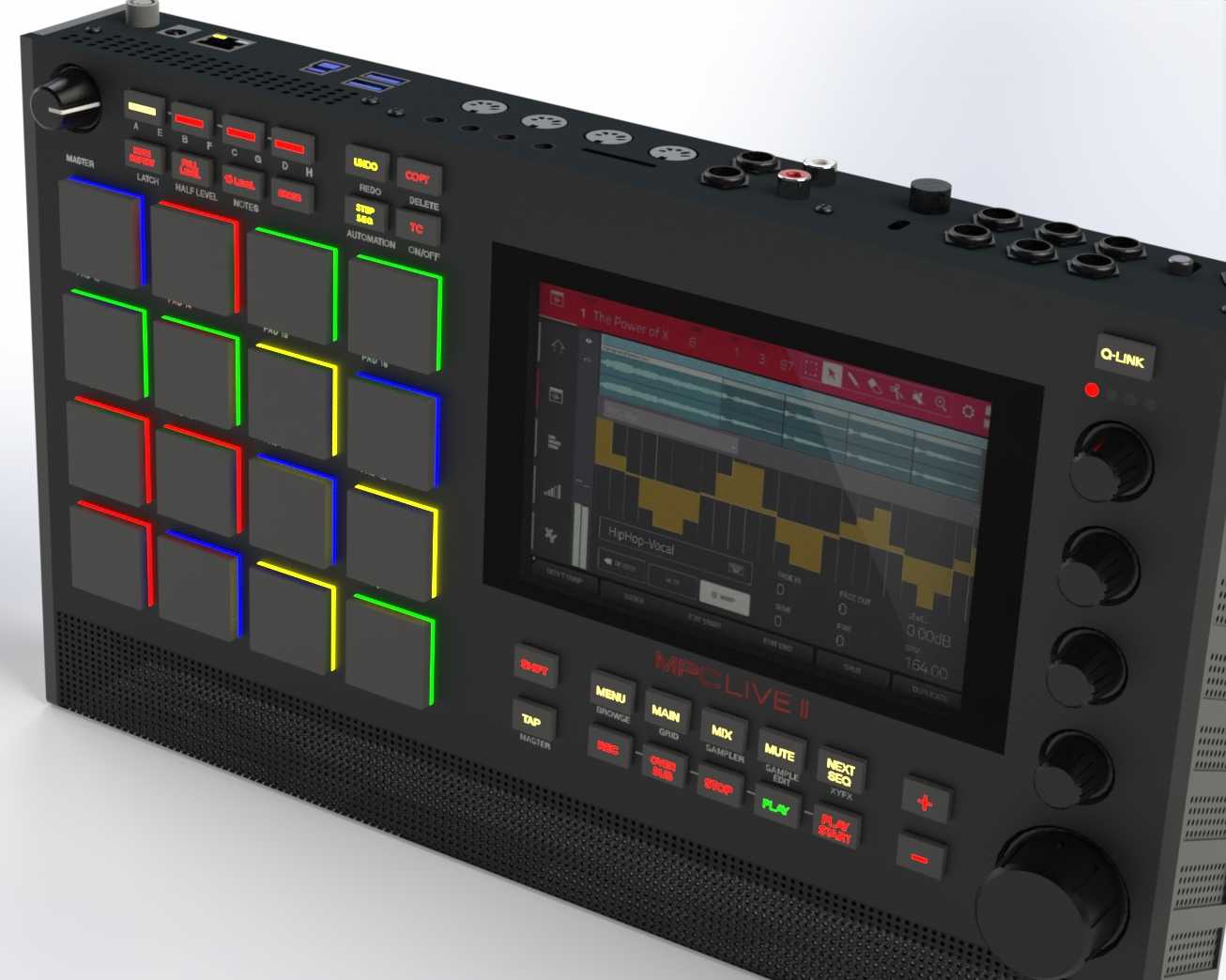

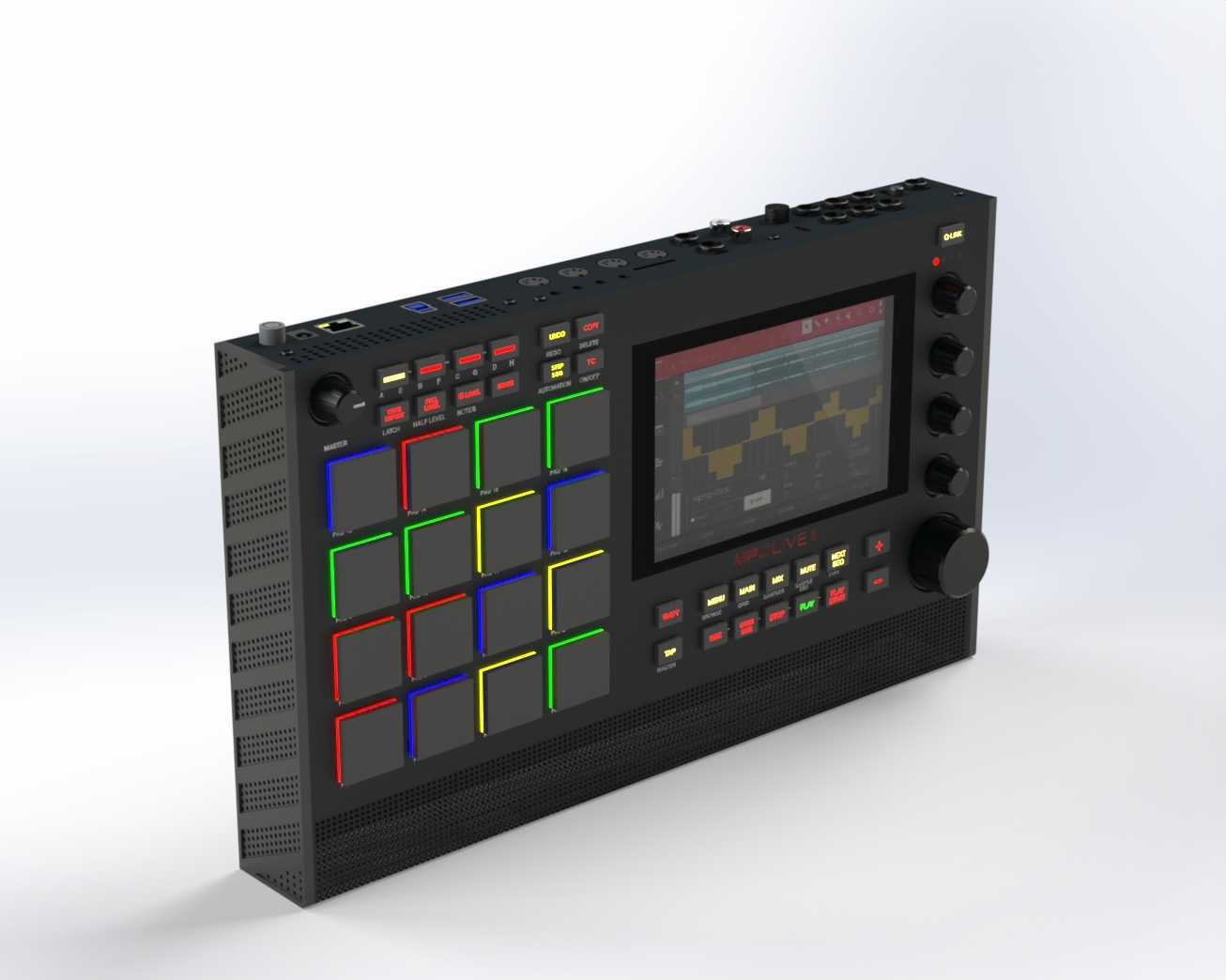

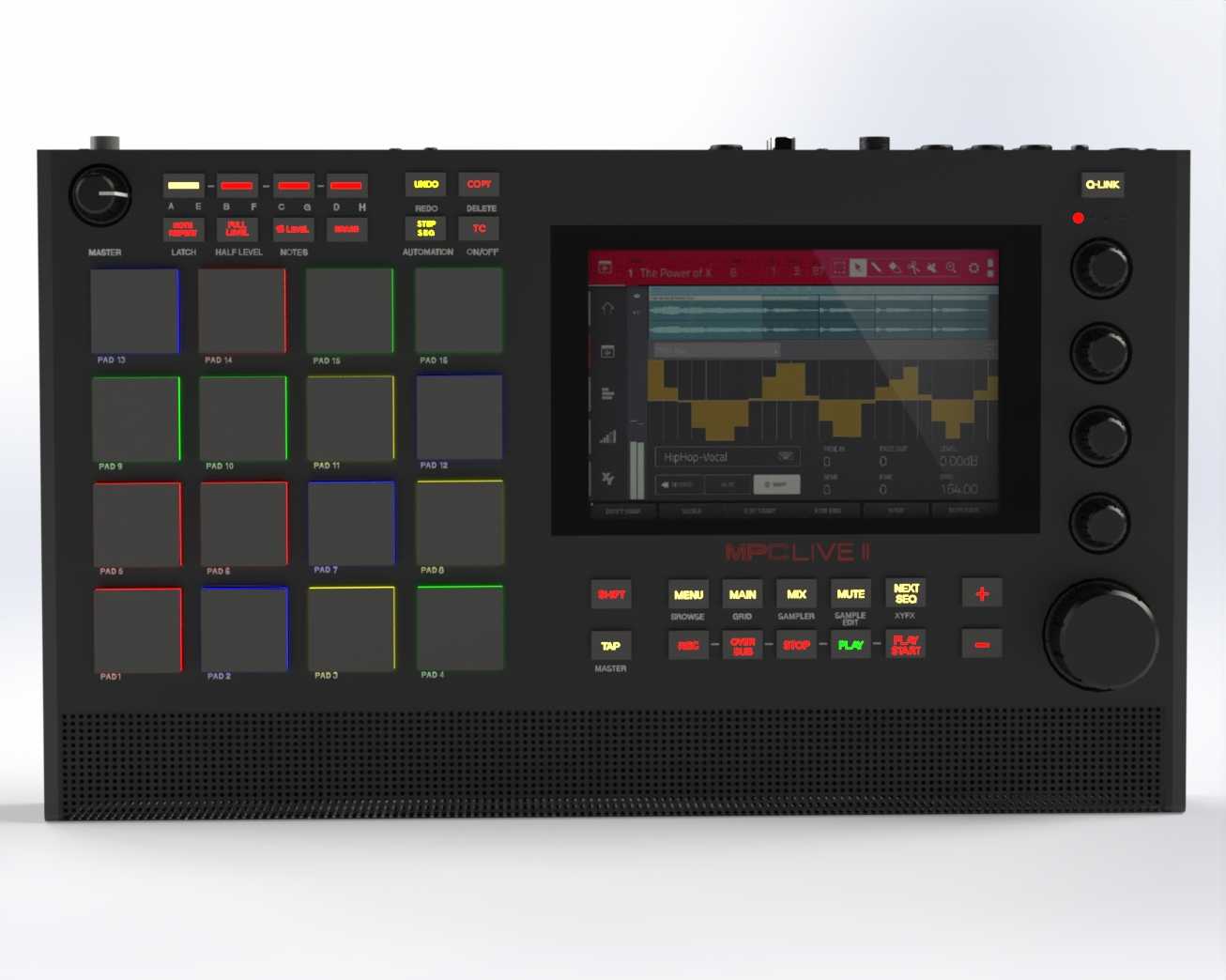

　　做现场电子音乐演出、工作室音频制作的从业者对MPC系列设备不会陌生，这款独立式音乐制作控制器的结构设计，完全围绕移动创作、现场演出的实际使用需求展开。从结构建模的细节来看，设备整体采用一体化硬质壳体设计，所有操作控件的布局完全贴合人手操作的工学范围，左侧区域排布4×4规格的力度感应打击垫，每块打击垫的间隙预留0.8mm的装配公差，既避免相邻按键触发的误触问题，也给硅胶垫的按压形变预留足够空间，打击垫下方的壳体做了细密的格栅开孔，是内置扬声器的出声通道，开孔的排布角度避开了桌面放置时的遮挡区域，保证平放使用时的出声效率。设备中部的彩色显示屏采用内嵌式安装结构，屏幕周边做了2mm的凸起边框防护，避免设备放置、

　　移动过程中屏幕直接接触平面造成刮花，屏幕右侧竖向排列四个功能调节旋钮，最下方设置一个大尺寸的主数据旋钮，旋钮的滚花结构做了等距凹槽设计，手指转动时的阻尼感均匀，不会出现打滑问题。设备顶部的接口区域集中排布了音频输入输出、MIDI接口、USB数据接口、电源接口以及存储卡槽，所有接口的安装位都做了局部加强筋设计，因为这类设备经常需要在演出现场频繁插拔线材，接口位置的结构强度直接决定设备的使用寿命，加强筋从壳体内壁延伸至接口固定座，能承受反复插拔带来的侧向冲击力，不会出现接口松脱、壳体开裂的问题。设备两侧的壳体做了竖向的防滑纹理设计，搬运移动时手指贴合侧面的摩擦力足够，不会因为手滑造成设备跌落，侧边的纹理同时兼顾了散热通道的作用，

　　设备内部的主板、功放模块工作时产生的热量，可以通过侧边的纹理间隙形成空气对流，不需要额外设置散热风扇，避免风扇运转带来的底噪影响音频录制的品质。从安装边界的尺寸来看，设备整体的长宽比例适配常规的演出工作台面，底部的四个角设置了防滑橡胶脚垫，脚垫高度5mm，既可以让设备底部和桌面之间留出空气流通的间隙，也能避免设备在操作时随着按压动作出现滑动，脚垫采用嵌入式安装结构，拆卸更换方便，长期使用磨损后可以直接替换。从设计思路上，这款设备完全区别于桌面固定式的音频制作设备，所有结构设计都优先考虑便携使用、现场操作的可靠性，没有冗余的装饰性结构，每一处外形设计都对应实际的功能需求：比如打击垫区域的倾斜角度，是按照人坐姿操作时手腕的自然角度设置，

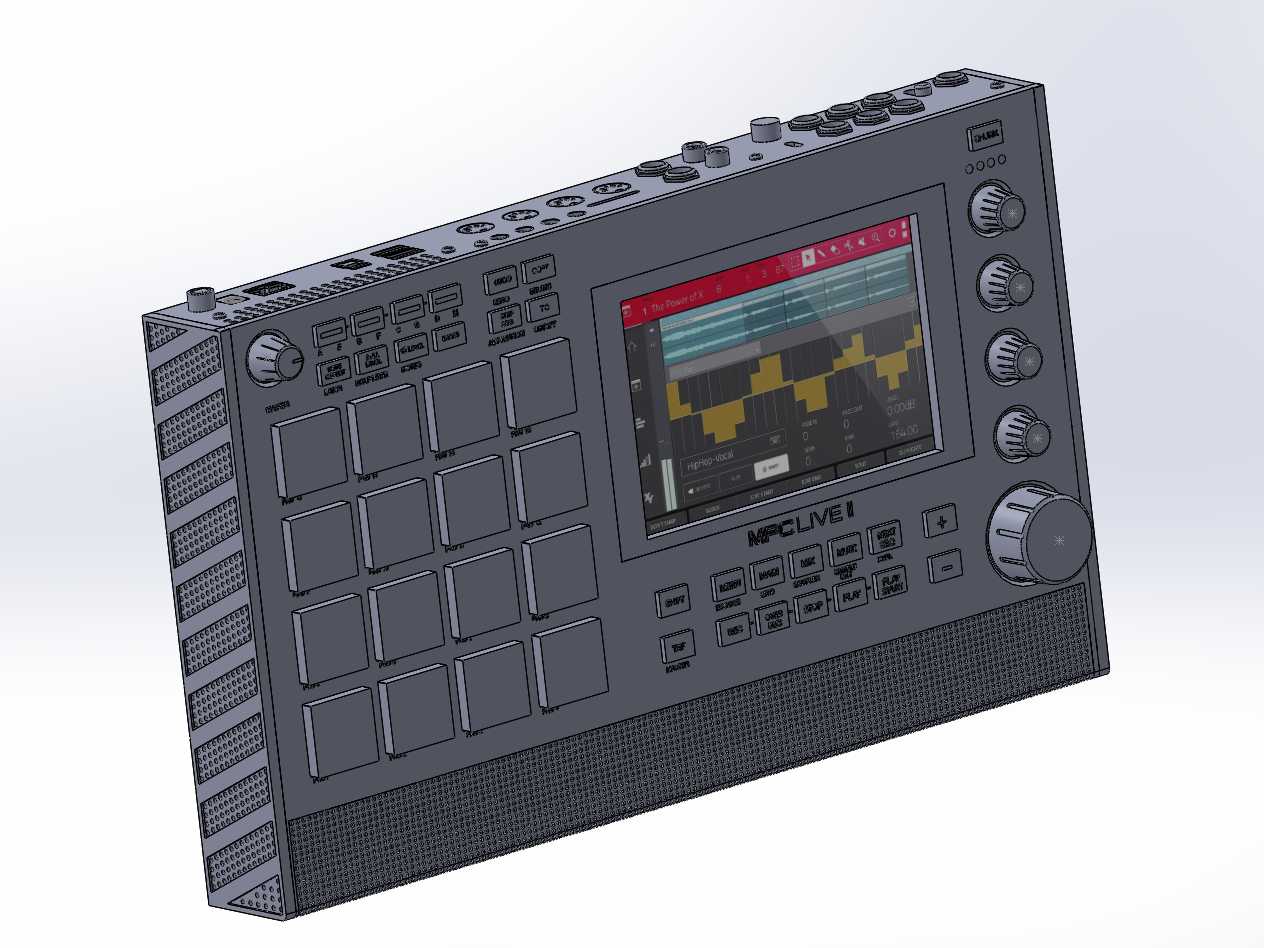

　　长时间操作打击垫不会出现手腕酸痛的问题；所有按键的按压行程统一为1.2mm，触发力度反馈一致，演奏时的手感连贯性更好；侧边的旋钮位置刚好对应右手自然放置时的手指活动范围，调节参数时不需要大幅度移动手臂，适合演出过程中快速操作。在工作室场景下，这款设备可以作为核心的制作工作站，独立完成采样、剪辑、音序编排、效果调节全流程工作，不需要额外连接电脑，对应的结构设计上预留了内置电池的安装仓，仓盖采用卡扣式固定，更换电池不需要拆卸整机外壳，适合户外创作、无供电场景下的使用需求。设备顶部的旋钮、按键区域做了轻微的下沉设计，当设备需要收纳放入设备包时，凸起的旋钮不会被包内其他物品挤压误触，也能避免运输过程中旋钮受到外力碰撞出现轴体变形。从结构建模的细节还原度来看，所有控件的相对位置、装配间隙、壳体的壁厚都按照实物的工程参数做了等比例复刻，比如壳体的壁厚统一为2.5mm，在保证结构强度的同时控制整体重量，设备整体重量控制在适合单手提携的范围内，满足移动制作的使用需求。对于音频设备结构设计从业者来说，这个模型可以直观参考便携类专业电子设备的控件布局逻辑、接口防护设计、工学细节处理方式，尤其是面向频繁移动使用场景的设备，如何在紧凑的体积内排布所有功能控件，同时兼顾操作手感、结构强度、散热需求、防护性能的平衡，这款设备的结构设计有很强的参考价值。
