DNA双螺旋结构教学演示立体造型

　　在生物教学装备、科普展陈装置的结构设计领域，分子结构类的具象化演示载体一直是教具开发的重点方向，脱氧核糖核酸也就是DNA的双螺旋结构，作为分子生物学核心的基础认知内容，其三维具象化模型的设计合理性，直接影响教学演示过程中受众对空间结构的理解效率。不同于平面示意图只能呈现碱基配对的平面关系，立体结构的设计需要精准还原螺旋上升的空间曲率、碱基对的排布间距、主链与侧链的连接逻辑，让观察者能从任意角度直观感知双螺旋的右手螺旋走向、大沟小沟的空间分布特征。

　　从实际应用场景来看，这类结构造型主要服务于中学及高校生物课堂的具象化教学、科技馆生命科学展区的互动展项、生物实验室的科普陈设，部分生物医药企业的展厅也会采用放大版的该类结构作为品牌视觉载体，传递基因技术相关的业务属性。在教学场景中，可拆解的结构设计能让授课者直观演示DNA半保留复制的过程、碱基互补配对的结合规则，相比平面挂图能降低学生对分子空间结构的认知门槛；在展陈场景中，大尺寸的该类结构可结合灯光设计，标注不同结构单元的功能分区，提升科普内容的可读性。

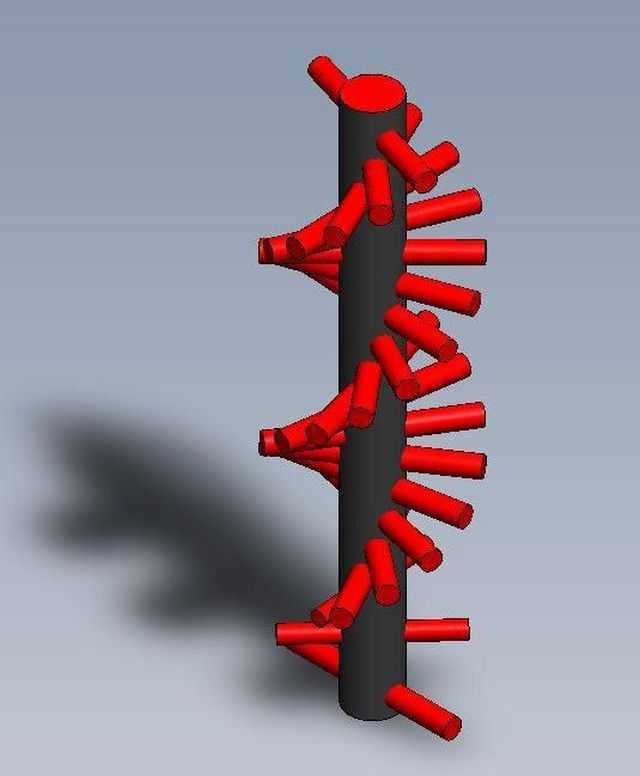

　　设计这类结构时，首先要确定核心的螺旋参数，常规教学用的小尺寸演示模型，整体高度一般控制在300mm到500mm区间，主体圆柱骨架直径设置在30mm到50mm之间，既能保证结构放置的稳定性，也不会因为骨架过粗遮挡碱基对的排布细节。螺旋上升的螺距参考真实DNA分子的螺距比例进行等比放大，每一圈螺旋排布10对碱基结构单元，相邻碱基对的旋转角度设置为36度，完全匹配真实分子结构的空间排布规律，避免出现结构比例失真导致的认知误导。碱基单元采用等直径的圆柱造型，长度统一设置为60mm到80mm，从中心骨架向外径向伸出，相邻层的碱基单元沿螺旋线依次错位排布，还原双螺旋结构中两条多核苷酸链反向平行缠绕的空间关系。

　　结构的安装边界设计上，底部采用平整的圆形安装面，直径比中心骨架大20mm左右，可直接放置在讲台、展台上无需额外固定，若用于大尺寸展陈场景，底部可预留M6的螺纹安装孔，方便与展台支架进行刚性连接，避免人员触碰导致结构倾倒。所有伸出的碱基单元端部做R3的圆角处理，避免尖锐边角在教学使用过程中造成划伤，适配教学场景的安全使用要求。中心骨架采用中空结构设计，一方面能降低整体模型的重量，方便搬运移动，另一方面中空腔体可预留走线空间，若需要加装灯光演示功能，可将LED灯带内置在骨架中，在每个碱基单元的连接位置预留透光孔，实现不同碱基类型的分色点亮，提升演示的直观性。

　　从功能特性来看，该结构可根据使用需求设计为整体固定式或单元拆解式，固定式结构整体强度高，适合长期固定展陈使用，不会因为频繁拆装出现连接松动；拆解式结构将每个碱基单元设计为可插拔结构，配合不同颜色的碱基零件，可让使用者手动完成碱基配对的组装练习，加深对A-T、G-C配对规则的记忆。结构表面采用哑光质感处理，避免展厅或教室灯光照射下产生反光，影响观察者对结构轮廓的辨识，主链骨架与碱基单元采用差异化的色彩区分，比如骨架采用深灰色、碱基单元采用正红色，形成清晰的视觉层次，让观察者能快速区分主链与侧链的结构关系。

　　在建模过程中，需要重点校验螺旋线的连续性，避免出现碱基单元排布错位、螺旋升角不一致的问题，所有伸出单元与中心骨架的连接位置做R2的过渡圆角，减少应力集中，若采用3D打印工艺制作，该过渡设计也能提升打印成品的连接强度，避免轻微磕碰就出现碱基单元断裂的问题。针对不同的制作工艺，结构的壁厚设置也有区分，若采用注塑工艺批量生产，整体壁厚统一设置为2.5mm，保证注塑成型时的熔体流动性，避免出现缺胶、缩痕的缺陷；若采用3D打印定制制作，壁厚设置为1.5mm即可满足强度要求，同时减少打印材料的消耗。

　　实际使用过程中，该结构可配合配套的标识配件，在不同的碱基单元上标注对应的碱基类型、化学键类型，进一步丰富演示的信息维度，相比传统的球棍模型，该简化的柱体结构造型更简洁，能让观察者快速抓住双螺旋结构的核心排布特征，不会因为过多的零件细节分散对整体螺旋结构的注意力。针对不同的展示距离，结构的尺寸可灵活缩放，用于桌面教学的小尺寸模型控制在300mm高度即可，适合近距离观察；用于展厅的大尺寸模型可放大到1800mm到2200mm高度，满足3米到5米距离的观看需求，缩放过程中严格保持各部分的比例关系，确保螺旋参数、碱基排布的相对位置不发生变形，保证结构的科学准确性。
