工业设备铰接式安装固定支架结构

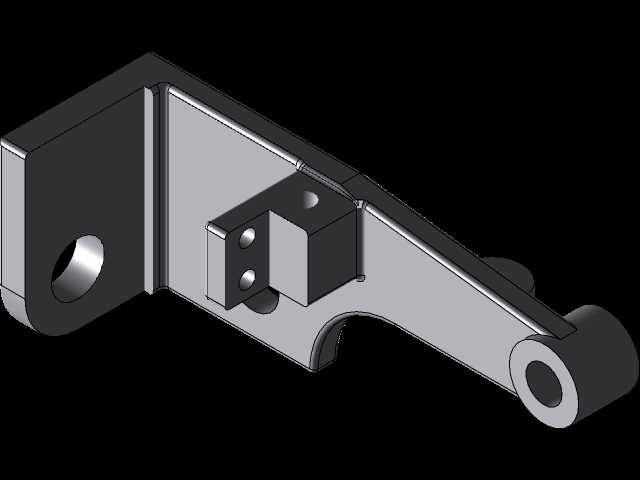

　　这类铰接式安装支架多应用在需要实现小角度摆动传动的工业设备工位上，常见于自动化生产线的摆臂机构、轻工机械的连杆传动单元、输送设备的张紧调节组件中，核心作用是为活动构件提供稳定的安装基准，同时保留预设自由度的转动空间，避免刚性连接带来的应力集中问题。从结构细节来看，支架主体采用变截面的臂式构型，大端设置带衬套安装位的铰接孔，用于和设备机架的固定销轴配合，孔位边缘做了加厚翻边处理，能够承受径向载荷作用下的局部挤压应力，避免长期往复摆动出现孔位失圆变形。臂身中段采用局部挖空的轻量化设计，在不降低整体抗弯强度的前提下减少构件自重，挖空区域的边缘全部做了圆弧过渡，消除铣削加工后的应力集中点，适配设备高速往复摆动时的抗疲劳要求。

　　臂身上集成的凸台式安装座设置了两个定位销孔与一个螺纹安装位，用于固定外接的功能模块，比如传感器安装块、行程触发挡片或者小型气动元件，凸台平面与臂身基准面的垂直度公差控制在0.02mm以内，保证外接元件的安装定位精度，避免运行过程中出现位置偏移。支架小端同样设置铰接孔位，用于和活动执行构件连接，两个铰接孔的中心距经过严格的尺寸链校核，匹配对应传动机构的运动行程要求，避免运动过程中出现死点或者干涉问题。设计过程中优先考虑了安装边界的适配性，支架整体的外轮廓做了多段切边处理，在相邻构件摆动到极限位置时，预留足够的安全间隙，不会和周边的管线、机架型材发生剐蹭。所有的棱边都做了C1倒角处理，既去除加工毛刺避免装配划伤，

　　也能在热处理环节减少淬火裂纹的产生概率。材质选型上适配中碳钢焊接或者整体铣削加工的工艺路线，表面可根据使用场景做发黑或者镀锌处理，适配车间多油污、多粉尘的作业环境。从安装逻辑来看，大端铰接孔与机架销轴配合后，会加装轴向挡圈限定支架的轴向窜动量，保证摆动过程中支架的平面度稳定，中段安装座的固定螺栓采用防松垫圈锁紧，适配设备运行时的振动工况，避免连接件松动。这类支架的受力路径经过优化，载荷从外接功能模块传递到中段凸台后，沿着臂身的加强筋结构分散到两端的铰接点位，不会在臂身薄壁区域出现应力集中，长期运行下的形变量控制在允许公差范围内，不会影响外接元件的工作精度。在实际设备调试过程中，这类支架还可以通过在铰接孔位加装不同厚度的调整垫片，微调外接元件的初始安装角度，适配不同工位的检测或者执行位置要求，无需重新加工构件即可完成现场适配，降低设备改造成本。
