多规格PCB外壳自动组装设备结构设计

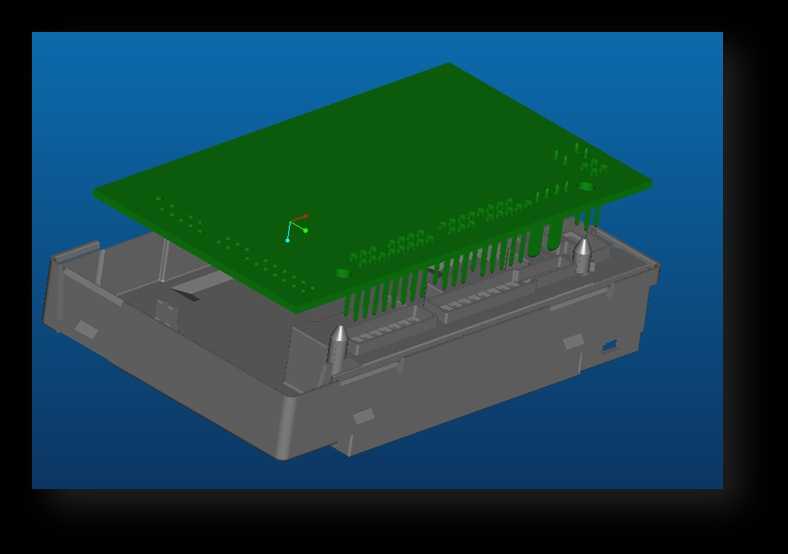

　　在消费电子、工业控制板卡的批量装配环节，不同规格PCB与对应塑壳的精准扣合一直是产线效率提升的卡点，这款适配五种PCB规格的组装设备，正是针对小批量多型号混线生产场景开发的专用装配工装，解决了传统人工装配对位偏差、引脚弯折、混料错装的常见问题。设备的核心设计逻辑围绕防错与安全两个核心维度展开，整体采用卧式装配布局，作业工位预留的操作边界符合产线单人作业的人机工程要求，设备主体框架的安装 footprint 控制在常规装配工作台的承载范围内，不需要额外改造现有产线的地基与供电回路，可直接嵌入现有电子装配产线的中段工位，衔接上游PCB分板工序与下游功能测试工序。设备内置的型号识别逻辑，通过工位处的物理定位销与PCB板边的定位孔匹配，

　　配合到位检测元件，自动识别当前送入的PCB对应规格，自动调用对应型号的装配压合参数，从根源上避免不同型号PCB与外壳混装的问题，不需要作业人员手动切换设备程序，降低人工操作的出错概率。安全设计层面，设备的作业区域设置了全覆盖的安全检测屏障，当作业人员的肢体进入压合作业的危险区间时，设备会立刻中断压合动作并保持当前位置，不会出现误压合造成的工件报废或者人员伤害，所有安全元件的信号回路都采用硬接线逻辑，不依赖软件通讯传输安全信号，避免通讯延迟带来的安全风险。压合机构的设计采用了浮动压头结构，压合过程中可以自适应PCB与外壳的微小位置偏差，避免硬压合造成的PCB板边铜箔脱落、插针弯折问题，压合行程的上下限位都设置了硬限位与软限位双重保护，

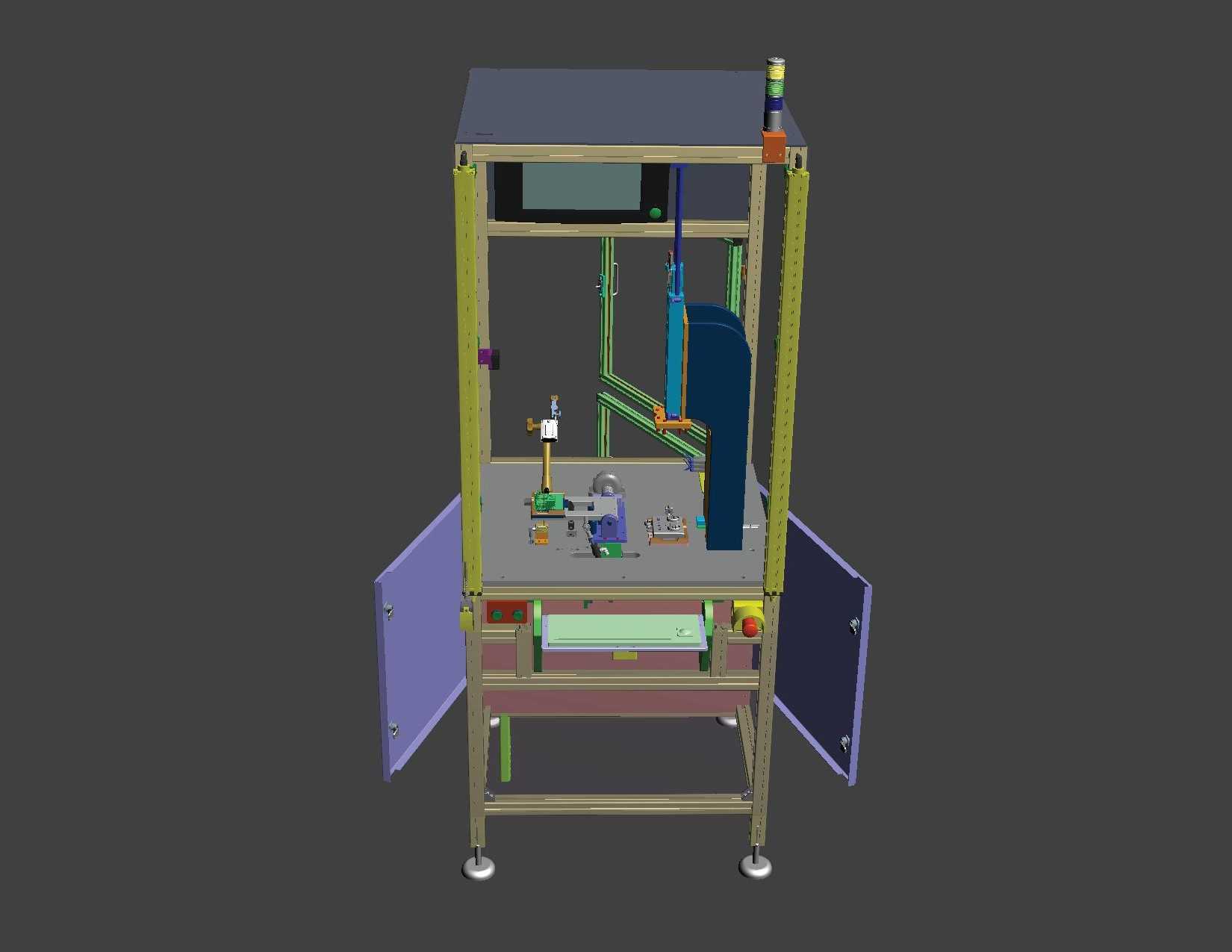

　　压合压力可根据不同PCB的装配要求调整，适配不同厚度PCB与外壳的扣合力需求。从结构建模的细节来看，设备的外壳定位型腔采用快换设计，当后续需要新增其他规格PCB的装配需求时，只需要更换对应的定位型腔模块，调整对应检测元件的位置即可快速适配，不需要重新设计设备的主体框架，缩短后续的设备改造成本与周期。设备的走线全部内置在框架的型材内腔中，外部没有裸露的线缆，避免产线作业过程中线缆剐蹭造成的信号中断或者安全隐患，操作按钮全部设置在工位前方的伸手可及区域，急停按钮采用大尺寸红色蘑菇头设计，遇到紧急情况时可快速触发。在实际产线应用中，这款设备可以替代2-3名人工装配的作业量，装配一致性远高于人工操作，不会出现人工装配常见的卡扣未扣合到位、

　　PCB装反、引脚错位等问题，设备的维护点全部设置在设备正面与侧面的可开启检修门处，日常维护不需要拆解设备主体框架，可快速完成检测元件清洁、压头磨损更换等常规维护作业。针对PCB装配过程中常见的静电防护需求，设备的所有与PCB接触的定位件、压头都采用防静电材质制作，设备主体框架预留了静电接地端子，可直接接入产线的静电接地回路，避免静电击穿PCB上的精密电子元件。设备的压合动作采用分步执行逻辑，先完成PCB与外壳的预对位，确认引脚全部对准外壳的对应插孔后再执行全行程压合，预对位阶段如果检测到引脚错位、PCB放偏的情况，设备会发出提示并退回初始位置，不会强行压合造成工件报废。
