外螺纹六角宝塔式软管接头结构设计

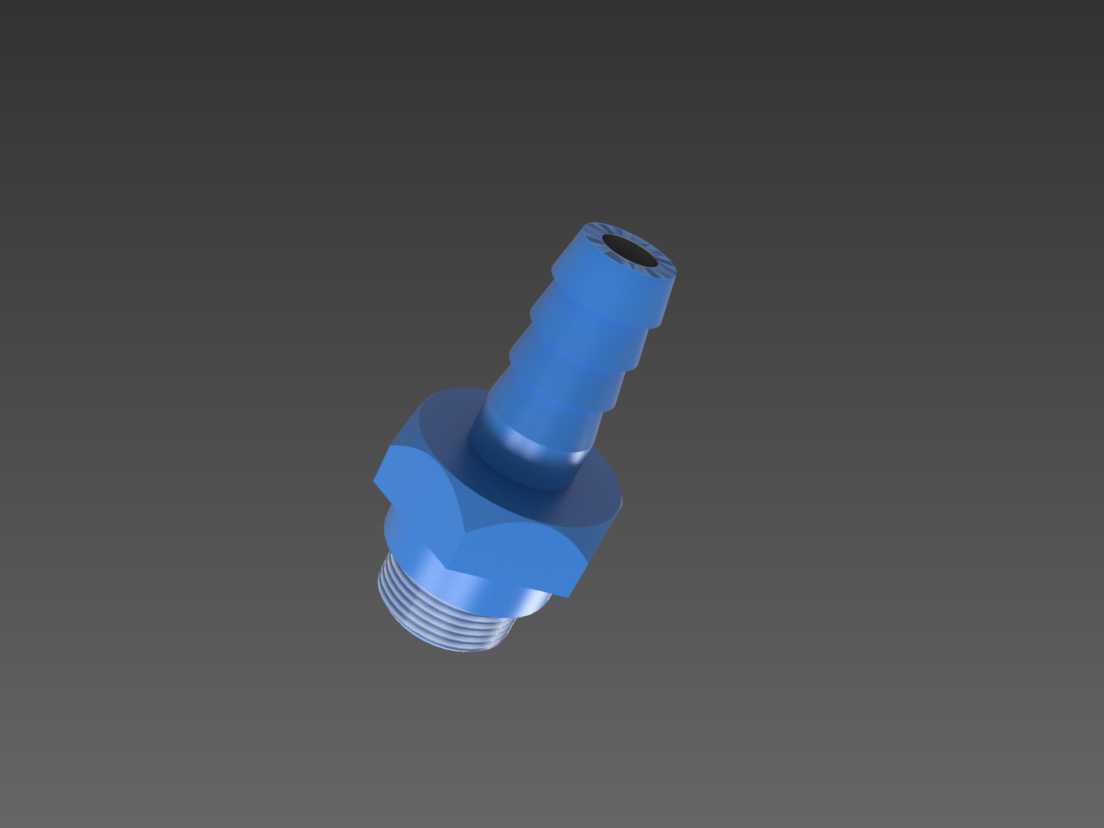

　　这类带六角扳拧位的外螺纹宝塔软管接头，在流体输送管路系统里属于最常用的快接类连接件，日常能在小型气动设备气路、低压冷却水循环回路、日化流体灌装管路、小型液压站回油支路、农用喷灌支管连接等场景见到，核心作用是实现硬管螺纹端和柔性软管之间的密封连通，不需要额外加工软管端的接头结构，装配门槛很低。

　　从实际使用的功能逻辑来看，接头下端的外螺纹段是和设备本体、阀块或者硬管端的内螺纹孔配合的，螺纹规格匹配常规公制细牙或者英制管螺纹标准，装配时可以在螺纹段缠绕生料带或者搭配组合密封圈，保证螺纹啮合处的静密封性能，避免流体从螺纹配合间隙渗漏。中间的六角结构是专门预留的扳拧受力位，尺寸适配常规开口扳手或者活动扳手的夹持范围，装配时不需要夹持其他易变形的部位，直接在六角位施加扭矩就能把接头拧紧到指定力矩，不会因为扳拧导致接头其他部位变形，也能避免拧紧力矩不足导致的密封失效。

　　上端的宝塔式竹节结构是和柔性软管配合的核心部位，每一圈凸棱的外径都比适配软管的内径略大0.5-1.2mm，根据软管材质的硬度差异调整过盈量，软管套入之后，凸棱会嵌入软管内壁形成多道密封线，即使管路内有0.1-1.6MPa的工作压力，也不会出现软管脱拔或者渗漏的情况，日常使用时如果是压力偏高的工况，还可以在竹节段外侧加装喉箍进一步锁紧，适配更高压力的输送需求。竹节段最顶端做了圆弧导向倒角，套软管的时候不需要反复扩口，顺着倒角就能轻松把软管推到六角位的下端贴合面，装配效率比平口接头高很多。

　　设计这类接头的时候，首先要明确适配的软管内径范围，竹节段的每一圈凸棱的圆角、高度都要匹配软管的邵氏硬度，要是硬度过高的PVC或者PU软管，凸棱高度要适当降低，避免套入的时候阻力太大导致装配困难，要是偏软的橡胶管，凸棱高度可以适当增加，保证密封和防脱性能。六角位的对边尺寸要符合标准紧固件的扳拧尺寸规范，不能随意设计非标的对边宽度，否则现场装配的时候找不到适配的扳手，会直接影响施工效率。六角位下端和螺纹衔接的位置要做退刀槽，保证螺纹加工的时候能完整车削到有效螺纹长度，同时退刀槽的位置也可以作为密封圈的安装位，搭配O型圈实现端面密封，适配对密封要求更高的气路或者油路场景。

　　从安装边界来看，接头拧紧之后，六角位下端面和安装基体表面贴合，竹节段的总长度要保证软管套入之后至少有3圈凸棱被软管完全包裹，所以设计的时候要预留足够的竹节长度，不能因为长度不足导致软管包覆量不够，压力升高时脱开。接头整体的通径要和螺纹规格、适配软管的通径匹配，不能出现通径缩口太大导致流体阻力骤升的情况，内壁要做光滑过渡，避免台阶位置产生紊流，输送带有微小颗粒的流体时也不容易出现积料堵塞的问题。

　　实际选型的时候，要根据输送介质的特性选择接头的材质，普通水或者压缩空气场景可以用PP或者尼龙材质注塑成型，重量轻成本低，有一定耐腐蚀性能；油路或者有一定温度的工况要选用铜或者不锈钢材质机加工成型，耐温耐油性能更好，长期使用不会出现材质老化开裂的问题。不管是哪种材质，结构设计的逻辑都是一致的，要兼顾密封可靠性、装配便捷性和通径流畅性，不能只追求连接强度忽略了装配效率，也不能只追求好装就降低密封和防脱的性能。这类接头虽然是管路系统里很小的零部件，但如果设计不合理，出现渗漏或者脱开的问题，往往会导致整个设备的流体回路失效，小则漏液污染现场环境，大则导致设备压力不足无法正常运行，所以每一处结构尺寸的设计都要结合实际使用场景的工况参数反复校核，不能凭经验随意定尺寸。
