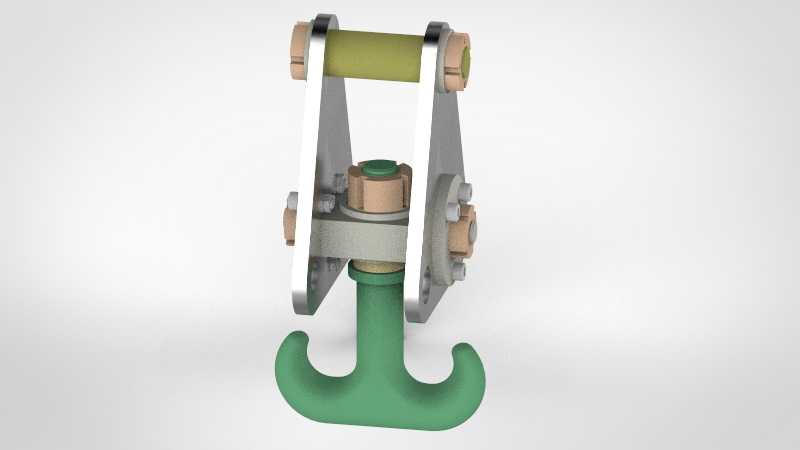

起重作业用双钩式吊具结构设计

　　在厂区重型工件转运、港口散货吊装、基建现场钢筋构件吊运这类高频重载作业场景里，吊钩作为起重设备直接承接载荷的末端执行部件，其结构可靠性直接决定整个吊装链路的作业安全，这套双钩结构的吊具设计，正是针对常规单钩吊装大跨度长尺寸工件时易出现的载荷偏摆、吊点应力集中问题做的定向优化。从实际作业用途来看，该吊具适配10吨级以内的桥式起重机、门式起重机以及随车吊的末端挂载，双钩的对称布局可以同时挂载两个独立吊点，在吊运长形钢梁、预制构件、成捆管材时，无需额外搭配平衡梁就能让载荷重心始终处于吊具的中心轴线上，大幅降低吊装过程中工件侧翻、滑脱的风险，相比同载荷等级的单钩结构，双钩设计还能分散钩体本身的弯曲应力，减少长期重载下钩头开口变形的概率。

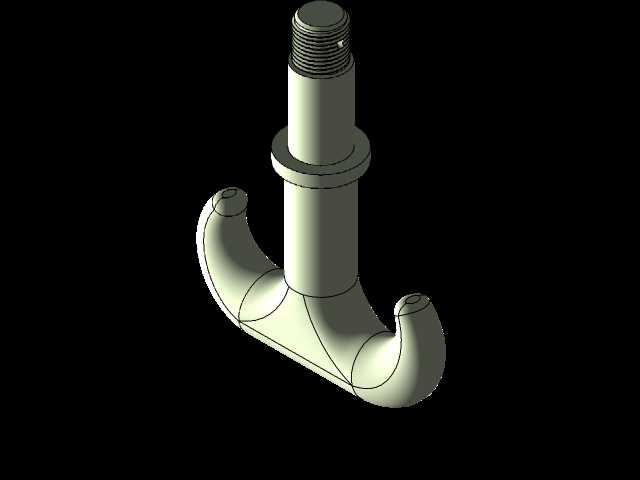

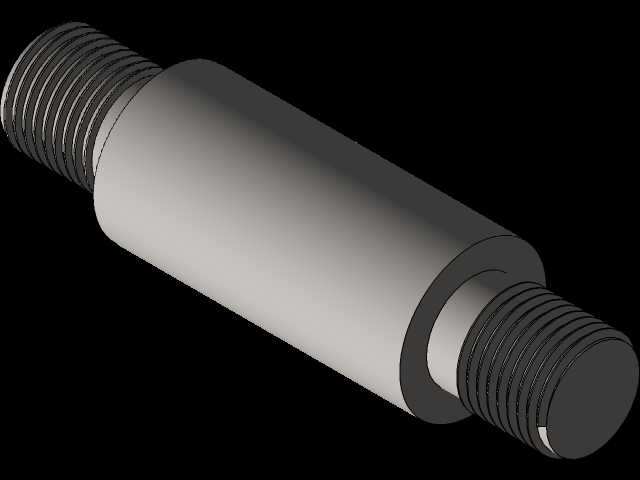

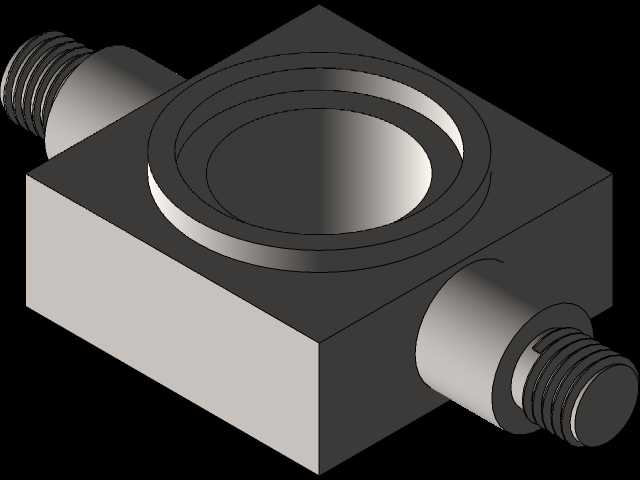

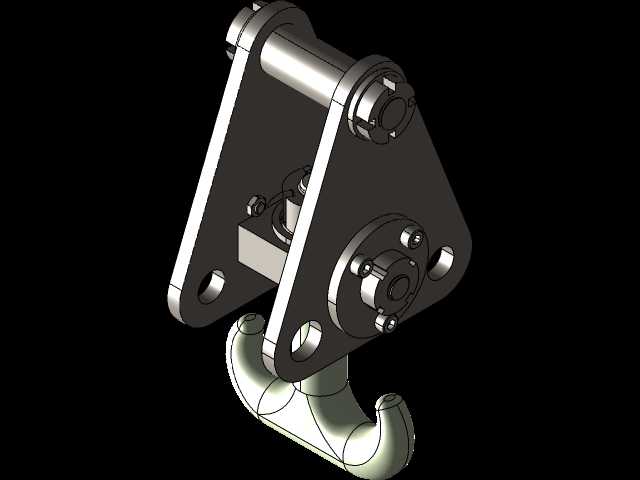

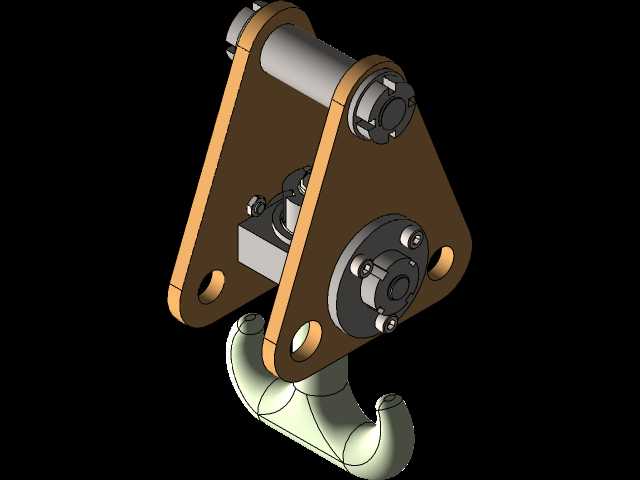

　　从功能特性上拆解，这套结构从上到下分为挂载连接段、滑轮承载段、钩体连接段三个核心部分，顶部的叉形架直接对接起重机的起升钢丝绳滑轮组，架体两侧的侧板采用加厚合金钢板切割成型，中间的滑轮轴做了台阶轴定位设计，轴端搭配防松螺母与开口销双重锁止，避免作业过程中轴体窜动脱出；滑轮与侧板之间设置了铜基自润滑轴套，不需要频繁加注润滑脂就能适应户外多粉尘的作业环境，减少日常维护的工作量。中间的十字连接块承担了载荷转向的功能，连接块与上部叉形架、下部钩体的连接位置都设置了止推轴承，让钩体可以在水平方向360度自由旋转，吊装过程中工件需要调整朝向时，不需要撬动整个吊具就能完成转向，避免钢丝绳拧扭打结。下部的双钩钩体采用整体锻造后调质处理，钩头的圆弧曲率按照起重吊钩的标准曲率设计，钩尖位置做了加厚的防脱挡边预留位，可以加装弹簧式防脱棘爪，防止吊索在作业过程中从钩口滑出。

　　设计思路上，整个结构优先考虑了载荷传递路径的合理性，所有受力部件的应力集中位置都做了圆角过渡处理，叉形架侧板的开孔位置没有采用直角切割，全部做了R10以上的圆角，避免长期交变载荷下出现应力开裂；连接螺栓全部采用高强度级别的铰制孔螺栓，相比普通螺栓能更好承受横向剪切力，适配起重作业频繁启停带来的冲击载荷。尺寸设计上，整套吊具的总高度控制在620mm左右，顶部叉形架的内开档尺寸为120mm，适配市面上绝大多数10吨级起重机的滑轮组安装尺寸，不需要对原有起重机的起升机构做改造就能直接替换安装；下部双钩的钩口开档尺寸为80mm，能适配直径50mm以内的吊装钢丝绳、卸扣以及吊装带的挂载需求，两个钩头的中心间距为220mm，在挂载双吊点工件时能提供足够的吊点跨度，避免吊索夹角过大带来的额外载荷增量。安装边界方面，顶部滑轮轴的直径为50mm，轴端伸出长度为30mm，安装时只需要将滑轮卡入叉形架的对应位置，穿入滑轮轴后锁好两端的防松装置即可完成装配，整个安装过程不需要特殊工装，现场维修更换时单人就能在半小时内完成部件拆装。另外，结构上所有的转动配合位置都预留了防尘密封的安装槽，可以加装橡胶密封圈阻挡粉尘、雨水进入配合面，在港口、矿山这类高腐蚀、高粉尘的作业场景下，能有效延长部件的使用寿命，减少因为部件卡滞带来的作业安全隐患。钩体部分的截面采用梯形截面设计，相比矩形截面在相同重量下能获得更高的抗弯截面系数，在保证结构强度的前提下尽可能降低吊具自身的重量，减少起重机的无效载荷消耗，提升有效吊装能力。
