无级变速初始驱动原型结构设计

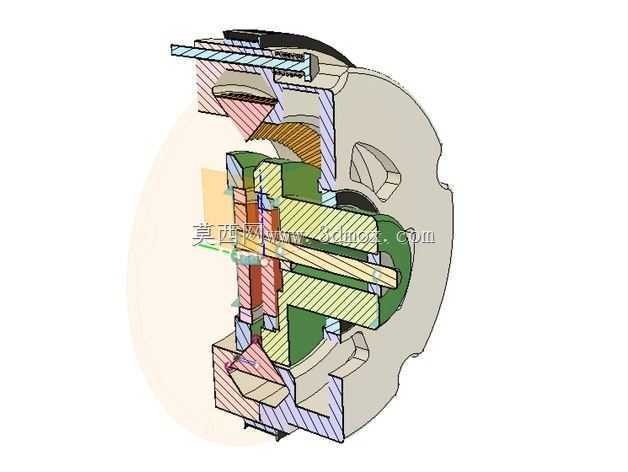

　　从结构剖面能清晰看到这套初始驱动原型的核心布局逻辑，整套机构围绕无级变速的动力传递路径搭建，所有传动部件的排布都服务于输入输出端的转速连续调节需求，没有冗余的结构设计。在实际工业应用场景中，这类无级变速驱动结构可适配对转速连续可调有要求的动力传输场景，比如小型输送设备的动力端、专用作业机具的行走驱动单元、需要平稳变速的轻工机械传动系统，相比固定齿比的变速结构，它能在运转过程中实现转速的平滑过渡，避免换挡冲击带来的传动件损耗，也能让负载端的运行状态更平稳。

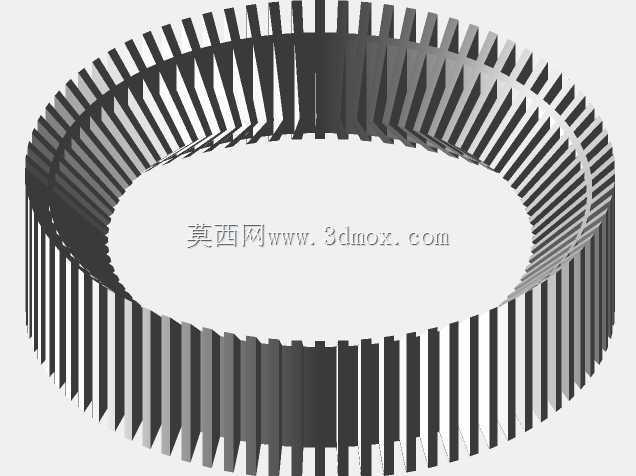

　　从功能特性来看，这套原型的核心是通过多组啮合传动件的相对位置变化，实现传动比的连续改变，剖面中不同填充标识的部件分别对应动力输入、变速调节、动力输出三个核心模块，各模块之间的配合间隙经过前期设计校核，既保证传动过程中不会出现卡滞，也能控制传动过程的回差在合理范围内。设计思路上没有沿用传统IVT结构的成熟排布，而是重新规划了传动件的安装位置，将变速调节组件的受力路径做了优化，让径向受力更多分散到壳体支撑部位，减少核心传动件的单侧磨损，延长机构的整体使用寿命。

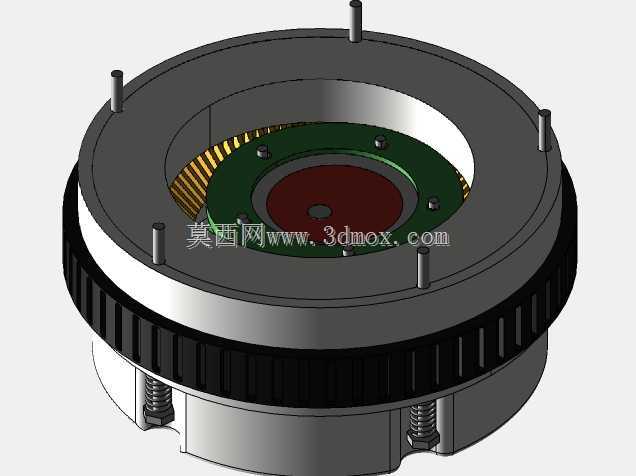

　　从安装边界来看，整套机构的外形为类圆形壳体结构，径向安装尺寸适配常规小功率动力单元的安装法兰接口，轴向长度控制在紧凑范围内，不需要额外占用过大的安装空间，输入端和输出端的轴伸尺寸、连接键槽规格都参考通用传动部件的标准设计，能直接和常规的动力输入部件、负载连接部件适配，不需要额外做定制转接件。壳体上预留的支撑点位对应内部传动组件的轴承安装位置，能保证运转过程中传动件的同轴度，避免高速运转时出现偏心振动。

　　在结构细节处理上，各传动件之间的润滑通道在剖面中也有预留，能保证运转过程中摩擦部位持续得到润滑，降低传动过程的能量损耗，同时减少摩擦发热带来的部件形变。变速调节机构的操作端设置在壳体侧方，操作力经过内部杠杆结构的放大，不需要过大的操作力就能实现传动比的调节，适配手动调节或者小行程执行机构的自动调节需求。这套原型虽然处于初始开发阶段，但所有结构设计都围绕实际量产应用的需求做了考量，没有为了追求概念新颖性牺牲结构的可加工性，所有传动件的外形都适配常规的机加工工艺，不需要特殊的定制加工设备就能完成样件制作，后续验证过程中如果需要调整传动比范围，只需要更换对应规格的传动啮合件，不需要整体改动壳体的安装结构，能大幅降低后续迭代的成本。对于从事传动结构设计的从业者来说，这套原型的结构排布思路可以作为小功率无级变速机构设计的参考，尤其是受力路径优化、安装空间紧凑化处理的部分，能适配很多安装空间受限的传动场景，避开传统无级变速结构体积过大的应用局限。
