M10细牙菱形滚花指形挡圈螺钉

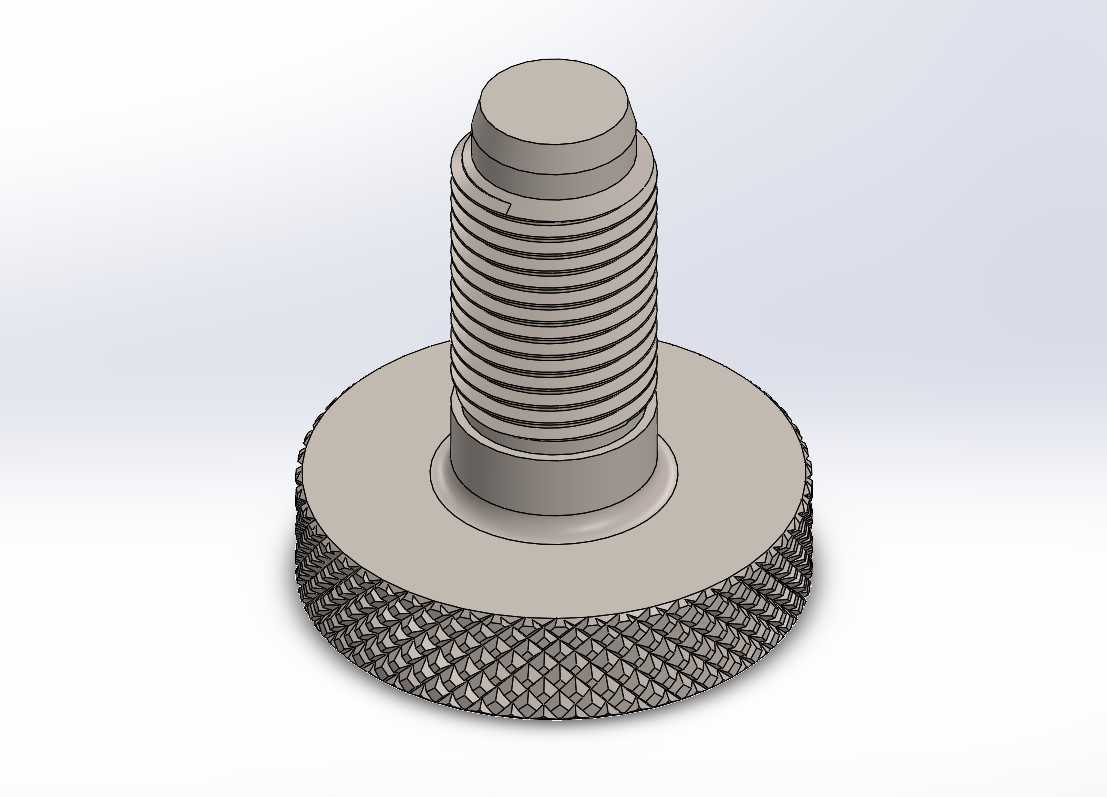

　　在日常的工装夹具调试、小型检测设备快拆结构、实验室仪器面板固定场景里，经常会遇到不需要工具就能完成松紧调节的紧固件需求，这类场景下普通外六角、内六角螺钉需要配套扳手，操作效率低，还容易因为工具磕碰刮伤设备漆面或精密零件表面，滚花指形螺钉就是针对这类徒手操作场景开发的连接件。这款M10规格的细牙滚花螺钉，头部采用大直径圆盘结构，外缘做了菱形网纹滚花处理，滚花纹路的深度和齿距经过适配，徒手拧动的时候手指和螺钉头部的接触摩擦力足够，即使手上沾有少量防锈油或者装配残留的切削液，也不会出现打滑脱手的情况，不需要借助任何辅助工具就能完成锁紧或者拆卸动作，在需要频繁拆装调整的工位上，能大幅减少操作准备时间。螺钉头部的直径设计到25mm，相比普通同规格螺钉的头部尺寸更大，一方面增大了手指按压施力的接触面积，拧动的时候手指压强更小，长时间调试操作也不会产生明显的压痛感，另一方面大直径的头部端面可以提供更大的压紧接触面积，在固定薄钣金、亚克力面板这类容易被压溃的工件时，不需要额外加装平垫圈就能分散压紧力，避免工件表面被压出印痕甚至产生变形。螺钉的螺纹部分采用M10x1的细牙规格，相比普通粗牙螺纹，细牙的螺距更小，螺纹自锁性能更好，拧动的时候进给量更平缓，在需要微调压紧力的场景下，能更精准地控制锁紧程度，不会因为拧动角度稍大就造成过压损坏工件，同时细牙螺纹的小径更大，螺杆的抗剪切、抗拉伸强度也比同规格粗牙螺杆更优，

　　在承受一定振动载荷的工况下也不容易出现螺纹滑牙或者断裂的问题。螺杆靠近头部的位置设计了宽度9mm的环形卡槽，这个卡槽是专门适配E型弹性挡圈的安装位，当螺钉穿过安装孔之后，把E型挡圈卡入这个卡槽，就能起到轴向限位的作用，即使螺钉拧松到完全脱离螺纹孔，也会被挡圈限制在安装板上不会掉落，避免在设备开盖调试、面板拆卸的时候螺钉脱落遗失，尤其是在高空作业设备、内部空间狭小不容易取放掉落零件的设备里，这个防脱落结构能大幅降低后期维护的麻烦。从安装边界来看，这款螺钉的总长度适配22mm以内的安装通孔厚度，安装的时候只需要在固定板上加工直径10.5mm左右的光孔，不需要额外加工沉头孔，头部的滚花外缘完全突出在安装板外侧，方便手指接触施力，

　　滚花头部的厚度控制在合理范围，不会因为头部过高占用过多的外部安装空间，在仪器面板、设备护板这类对外部突出尺寸有要求的场景下也能适配。设计这类滚花螺钉的时候，首先要平衡头部滚花的摩擦力和加工难度，菱形滚花的齿形角度如果太尖锐，虽然摩擦力大但是加工的时候滚花刀磨损快，批量生产的时候尺寸一致性差，齿形太钝又会出现打滑的问题，这款螺钉的滚花齿形采用90度夹角，齿深控制在0.3mm左右，既能保证足够的摩擦力，也能降低滚花加工的刀具损耗，同时滚花后的头部外缘没有尖锐的毛刺，徒手操作的时候不会划伤手指。其次是螺纹部分和头部的同轴度控制，螺杆和头部如果同轴度偏差太大，拧入螺纹孔的时候会出现卡滞，甚至会因为偏心造成螺纹咬死，

　　所以建模的时候螺杆和头部采用同一基准轴，螺纹收尾的位置做了平滑过渡，避免螺纹收尾处的不完整牙型和安装孔刮擦。另外头部端面和螺杆轴线的垂直度也很关键，如果垂直度偏差过大，锁紧的时候头部端面和工件表面会出现间隙，压紧力不均匀，容易出现松动，所以设计的时候头部压紧端面做了全平面加工要求，表面粗糙度控制在Ra3.2以内，保证和工件表面贴合紧密。这类螺钉常用在光学检测设备的镜头调节座固定、工装夹具的快速压板锁紧、电气控制柜的门板快拆螺丝、小型实验装置的面板固定等场景，相比普通带扳手槽的螺钉，徒手操作的特性让它在没有工具的现场也能快速完成拆装调整，同时自带的挡圈卡槽设计解决了小零件容易遗失的问题，在小批量设备装配、日常设备维护的场景里实用性很强。建模的时候要注意滚花特征的简化处理，如果完全按照真实滚花的齿形做全特征建模，会造成文件体量过大，装配的时候卡顿，所以在非关键外观展示的场景下，可以采用纹理映射的方式还原滚花外观，只在需要出加工图纸的视图上标注滚花的规格参数，既保证模型外观和实物一致，也能控制模型的文件大小，提升装配操作的流畅度。另外螺杆上的挡圈卡槽要严格按照E型挡圈的国标尺寸设计槽宽和槽深，保证挡圈卡入之后不会轻易脱落，同时槽的位置要和头部端面留出足够的距离，避免挡圈安装之后和头部端面干涉，影响螺钉的正常拧动。
