25mm深英标组合插座暗装背箱结构

　　在民用建筑电气布线、室内装修配电的施工场景里，暗装插座的预埋背箱是决定面板安装平整度、后期接线操作空间、管线对接便利性的核心基础部件，这款镀锌钢材质的组合插座背箱，深度设定为25mm，是适配常规1G规格UK标准插座的通用款型，同时也预留了同外形尺寸下35mm深度款的结构兼容逻辑，可覆盖炊具开关、USB插座这类后部接线模块占用空间更大的面板安装需求。从实际施工的适配性来看，25mm的深度属于暗装预埋的常规深度区间，对应墙面抹灰层完成后、墙体开槽深度控制在30mm左右即可完成预埋，不会因为箱体过深导致开槽破坏墙体内部的钢筋结构，也不会因为深度不足导致插座面板后部的接线端子挤压线材，造成绝缘层破损、接线松动的隐患。

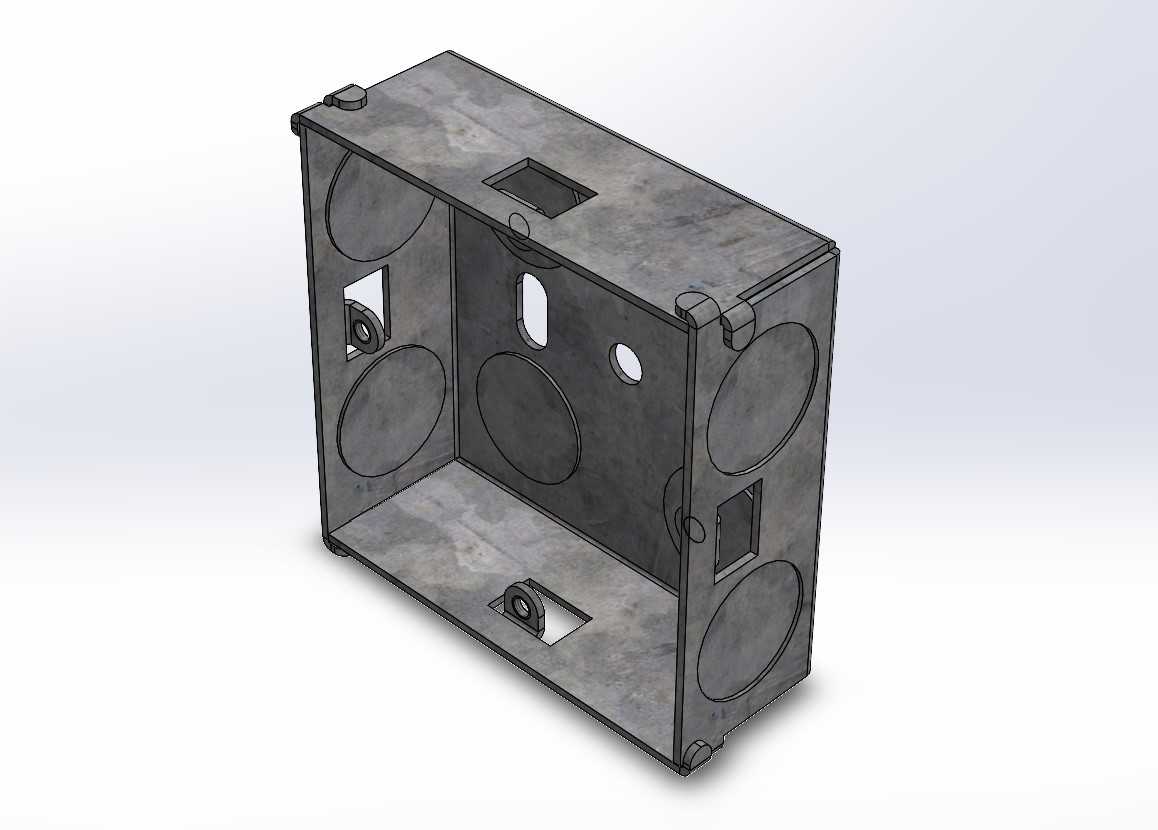

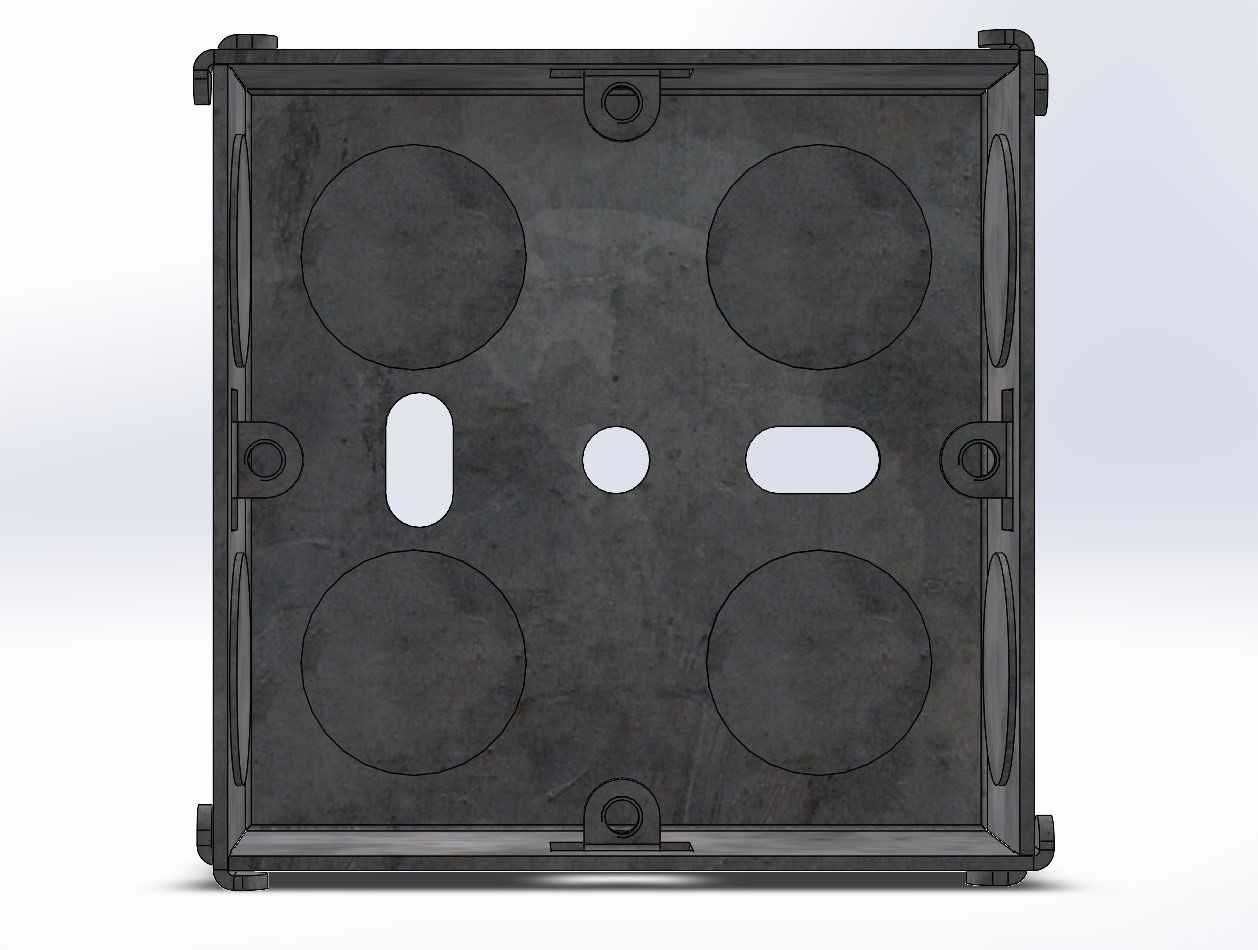

　　箱体采用镀锌钢板一体折弯成型，边角处做了折边包角处理，既可以提升箱体整体的结构强度，避免预埋过程中受混凝土、砂浆挤压出现变形，也能消除锋利的板材边角，减少施工人员接线操作时被划伤的风险。箱体侧面预设了多组20mm直径的敲落孔，覆盖了侧面、背面多个方位，施工时可以根据现场管线的走向，选择对应位置的敲落孔穿入电线管，不需要现场额外开孔，大幅提升预埋施工的效率，敲落孔的压痕深度控制在板材厚度的三分之一左右，既可以保证未敲落时的结构密封性，避免砂浆灌入箱体内部，也能保证施工时用螺丝刀轻轻敲击即可脱落，不会造成孔位边缘变形。箱体的正面边框处预留了面板安装的固定孔位，孔位的位置公差控制在±0.2mm以内，和标准UK插座面板的安装柱完全对位，

　　不需要现场扩孔调整，固定孔后部压装了一体式的金属螺母，不会因为多次拆装面板导致滑牙，提升后期维护的便利性。箱体底部预留了接地端子的安装位，可直接连接接地导线，满足电气施工的安全规范要求。从设计思路上，这款背箱完全遵循英标BS1363插座的安装尺寸规范，内部净空尺寸刚好容纳单联1G插座的后部接线模块，线材弯曲半径预留了足够的空间，即使是2.5平方毫米的多股铜芯线，完成接线后也不会出现过度挤压的情况，25mm的深度款适配普通墙面的暗装需求，当墙面有保温层、装饰层厚度较大，或者需要安装带USB充电模块、带开关的功能型插座时，同安装尺寸的35mm深度款可以直接替换，不需要调整墙面开槽的长宽尺寸，仅需调整开槽深度即可，

　　大幅降低施工选型的复杂度。箱体表面的镀锌层采用热浸镀锌工艺，厚度满足室内潮湿环境下的防锈要求，即使是卫生间、厨房这类湿度较高的区域预埋，也不会因为长期受潮出现锈蚀，保证结构使用寿命和建筑结构同周期。在安装边界上，箱体的外轮廓长宽尺寸严格匹配86型？不对，是英标单联插座的标准预埋尺寸，相邻两个背箱并排安装时，中心距保持在标准面板的间距要求，安装完成后面板之间的缝隙均匀，不会出现错位、挤压的情况，箱体的侧边折边宽度为10mm，预埋时可以贴合墙面的抹灰层基准，保证面板安装后和墙面完全贴合，不会出现凹陷、突出的问题。敲落孔的位置距离箱体背面有5mm的间距，穿入电线管后可以直接用锁母固定，不会因为管材端部顶到箱体背面导致接线空间被占用。从三维建模的角度来看，这款背箱的建模完全遵循钣金加工的工艺逻辑，所有折弯处的R角和板材厚度匹配，展开尺寸计算准确，可直接导出钣金展开图用于冲压加工，不需要二次调整尺寸，各个孔位的位置、固定点的结构都完全符合实际量产的工艺要求，没有出现建模时常见的工艺干涉、尺寸公差不合理的问题，对于电气配件设计、装修水电选型的从业者来说，这个模型可以直接作为配电系统布线设计的标准件调用，也可以作为同类暗装接线盒产品结构设计的参考基准，在做室内装修BIM建模、电气布线三维排布时，直接调用该模型可以准确模拟预埋位置、管线对接路径，提前排查施工中可能出现的管线冲突、安装空间不足的问题，减少现场施工的变更量。
