PCB安装式温湿度传感元件结构设计

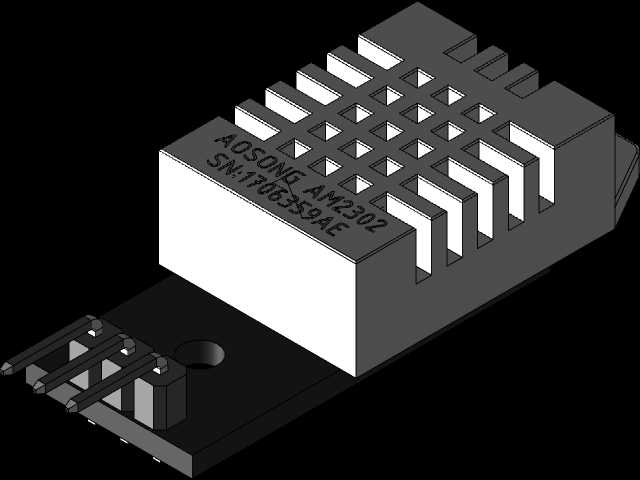

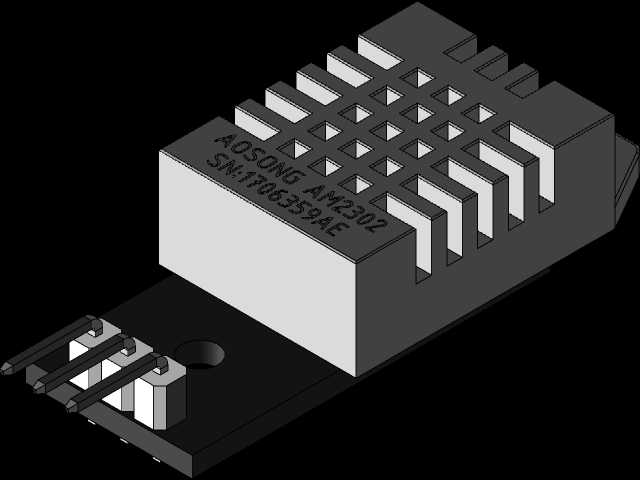

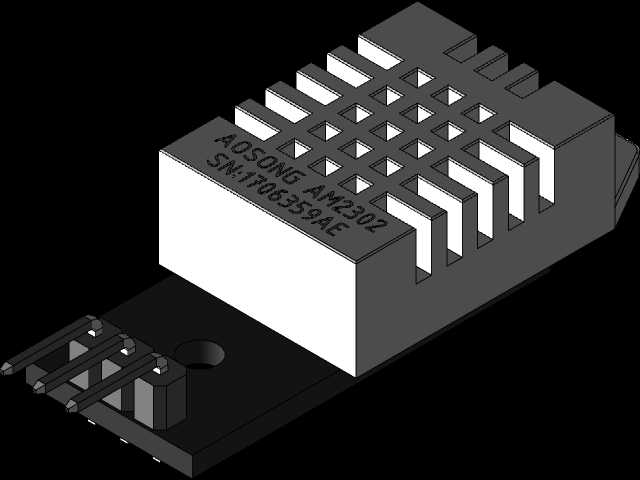

　　在做环境监测类控制板的结构堆叠时，这类直插式温湿度传感元件的安装位设计是很容易出细节问题的环节，很多新手工程师容易只留元件引脚的焊盘孔位，忽略传感头的通风边界、安装固定的结构冗余，最后做出来的板子要么传感数据偏差大，要么元件在运输或组装过程中受外力歪斜引脚脱焊。这款温湿度传感元件采用上下分体式结构，上部是带格栅通风槽的传感核心封装体，下部是带安装固定孔的黑色PCB载板，三根直插式金属引脚从载板底部伸出，适配标准2.54mm间距的焊盘孔位，能直接插装在主控PCB上完成波峰焊或手工焊接，不需要额外做转接固定结构。

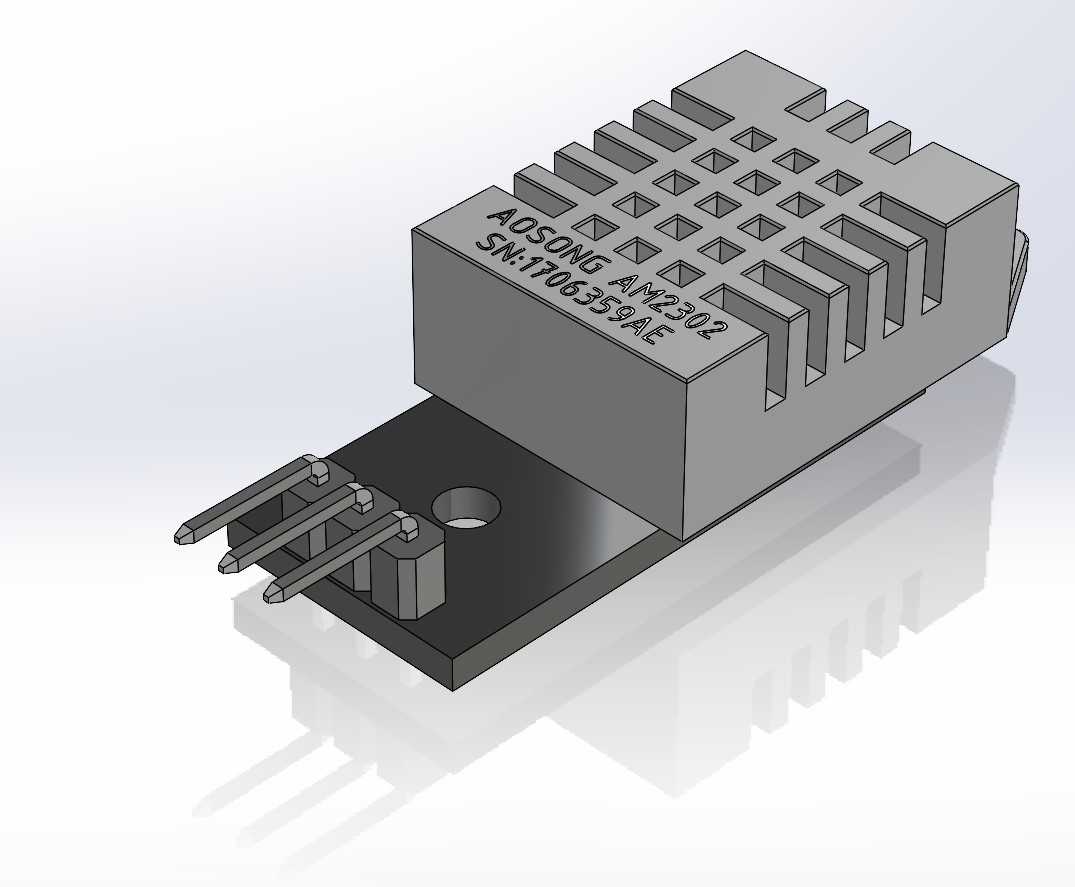

　　从实际应用场景来看，这类元件常被用在小型温湿度采集终端、智能家居控制板、工业机柜环境监测模块、农业大棚小型采集节点、消费类电子的温湿度补偿电路里，因为不需要额外的信号调理电路，校准参数已经内置在元件内部，主控只需要通过单总线协议就能读取校准后的温湿度数值，硬件设计门槛很低，所以在批量民用、工业类小体积采集设备里应用极广。设计这款元件的三维模型时，首先要还原的是上部传感封装的格栅细节，这些格栅不是装饰结构，是为了让内部的湿敏、温敏元件充分和流通空气接触，如果建模时把格栅做的过密或者封死，后续做结构干涉检查时，很容易误判周边结构对通风的遮挡——实际做板时如果传感头周边3mm范围内有高大的电解电容、接线端子这类挡流结构，就会导致局部空气不流通，采集到的温湿度数据和实际环境值偏差能到15%以上，所以建模时必须精准还原格栅的开槽深度、槽宽尺寸，给后续结构评审提供准确的参考边界。

　　下部载板的安装孔是容易被忽略的设计点，这个圆孔适配M2规格的自攻螺丝或者铜柱，在有振动的应用场景里，比如工业机柜、车载监测设备里，只靠三根引脚的焊接强度固定元件是不够的，车辆运行或者机柜风机转动带来的持续振动，会让引脚焊盘在长期使用后出现疲劳裂纹，导致接触不良，所以必须通过这个安装孔加螺丝做辅助固定，建模时要准确还原安装孔的中心位置、孔边到引脚的距离，避免设计固定柱时和焊盘、走线出现干涉。引脚的长度建模也需要严格匹配实际元件尺寸，引脚伸出载板底部的长度是3.2mm，刚好适配1.6mm厚度的标准FR4 PCB，过波峰焊时焊锡能刚好爬上引脚形成饱满的焊点，不会因为引脚过长导致焊后剪脚工序碰伤传感本体，也不会因为引脚过短导致焊锡浸润不足影响焊接强度。

　　上部传感封装体的侧面印有元件型号和批次丝印，建模时还原这些丝印的位置，能在做整机装配的BOM校验、生产目视检查时提供直观的参考，避免产线工人错装其他型号的元件。另外要注意的是，传感封装体和下部载板的装配间隙，实际元件里这个位置是用密封胶做了固定的，建模时不要留多余的装配缝隙，否则在做整机热仿真的时候，会误判热量通过这个缝隙传递到传感核心的路径，导致仿真结果和实际温升值出现偏差。

　　在做PCB布局的时候，这个元件的安装位要远离板上的发热元件，比如LDO稳压芯片、功率电阻、继电器这类工作时会持续发热的器件，最好布置在PCB的边缘位置，让格栅的通风方向顺着设备内部的空气流道，这样采集到的数据才更接近真实环境值。建模时把整个元件的外形包络做准确，就能在结构设计阶段提前检查元件和外壳上的通风孔位置是否对齐，有没有被外壳筋位、内部走线槽挡住通风路径，省去后续打样后反复调整板位的麻烦。很多工程师在选型时只看元件的电气参数，忽略安装结构的细节，最后打样回来才发现安装孔和板上的固定柱对不上，或者传感头被外壳挡住，不得不重新改板，这类问题完全可以通过精准的三维模型在设计阶段提前规避。
