塔帕拉保护伞副传感器安装基座结构

　　该结构件为传感检测单元的配套安装承载基座，主要应用在需要多维度传感布设的工业检测工位、户外防护类设备的传感集成区域，承担副传感模块的定位承载、走线防护以及多部件协同安装的作用。从实际使用场景来看，这类基座往往需要同时承载至少三路不同功能的传感元件，包括环境参数检测、位置触发检测以及状态反馈检测类元件，因此结构上采用了框型镂空的主体设计，既能够降低整体构件重量，减少设备运行时的负载负担，也能为传感元件的接线、调试预留足够的操作空间，避免布线过程中出现线缆挤压、弯折半径不足导致的信号传输故障。

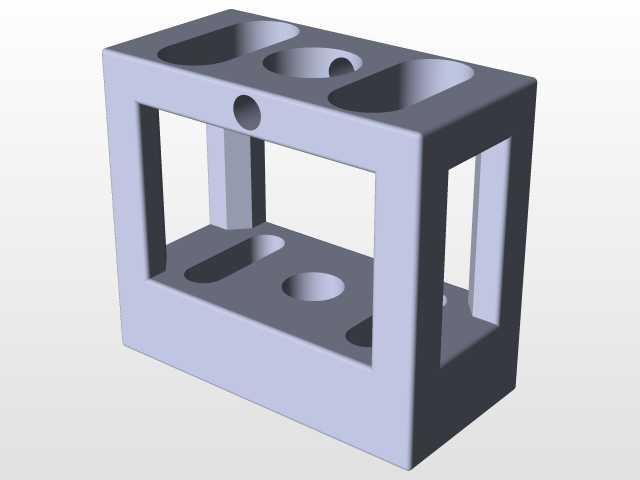

　　设计过程中优先考虑了安装兼容性与结构刚性的平衡，主体采用一体式框型结构，四个侧边的立柱做了等厚处理，在保证整体抗形变能力的前提下，尽可能压缩非功能区域的材料占用。顶面开设的三处不同规格的沉孔与长圆孔，分别对应不同尺寸的圆柱型传感元件的安装需求，其中两处长圆孔预留了安装调整余量，能够在装配时根据实际检测点位的偏差做小范围的位置微调，降低零件加工公差带来的装配难度，避免出现孔位错位无法安装的问题。侧面开设的小圆孔为走线孔，能够将传感元件的连接线从构件内部引导至设备主控区域，减少线缆外露带来的剐蹭、老化风险，同时也能让整体布线更加规整，方便后期维护时的线路排查。

　　基座的底面同样设置了对应的安装孔位，包括沉孔与长圆调整孔，既可以通过螺栓将整个基座固定在设备的主安装面上，也能配合顶面的元件安装做整体位置的微调，适配不同安装面的公差偏差。框体内部的中空区域并非冗余设计，一方面可以容纳传感元件尾部的接线端子、接插件，避免装配时接插件与安装面发生挤压导致引脚变形，另一方面也能形成一定的空气流通空间，帮助工作过程中发热的传感元件散热，避免局部温度堆积影响传感检测精度。

　　从安装边界来看，该构件整体为规则长方体构型，外部轮廓无突出的异形结构，安装时只需要预留对应长宽高的矩形空间即可完成布设，不需要额外做周边结构的避让设计，适配性较强。构件的所有安装孔位均做了倒角处理，既能够去除加工过程中产生的毛刺，避免装配时划伤操作人员或者线缆绝缘层，也能在螺栓穿入时起到导向作用，提升装配效率。孔位的深度设计经过匹配计算，能够保证对应规格的螺栓拧入后不会突出安装面，避免螺栓端部干涉其他运动部件的运行。

　　在实际装配场景中，这类基座往往需要和主传感器的安装结构做配合，因此框体的侧边平面度有较高要求，能够保证安装后与相邻构件的贴合紧密，不会出现装配间隙导致的振动松动问题。整体结构没有复杂的曲面特征，加工工艺性较好，既可以采用整块型材铣削加工，也能通过开模压铸的方式批量生产，适配不同量级的生产需求。结构上没有薄弱的悬臂类特征，在受到常规的设备振动、外力冲击时不容易出现断裂变形，能够长期稳定承载传感元件，保证检测位置的精度稳定，避免因为基座形变导致传感检测点位偏移，出现检测数据失真、触发信号误判的问题。对于需要在户外或者复杂工况下使用的场景，该框型结构也能为内部安装的传感元件提供一定的侧向防护，减少飞溅的杂物、外力磕碰直接损伤传感元件的概率，提升传感单元的整体使用寿命。
