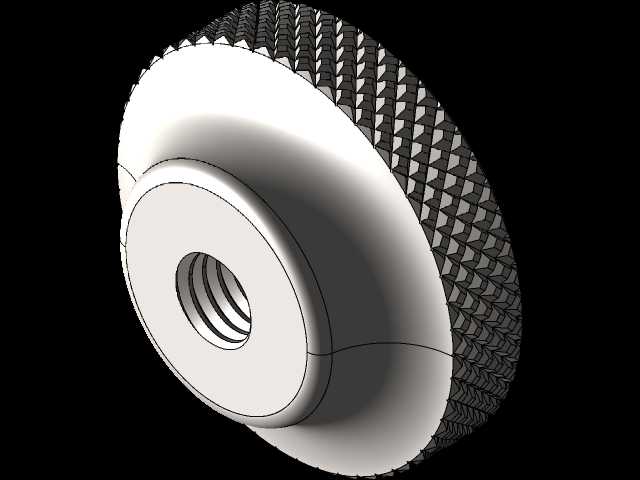

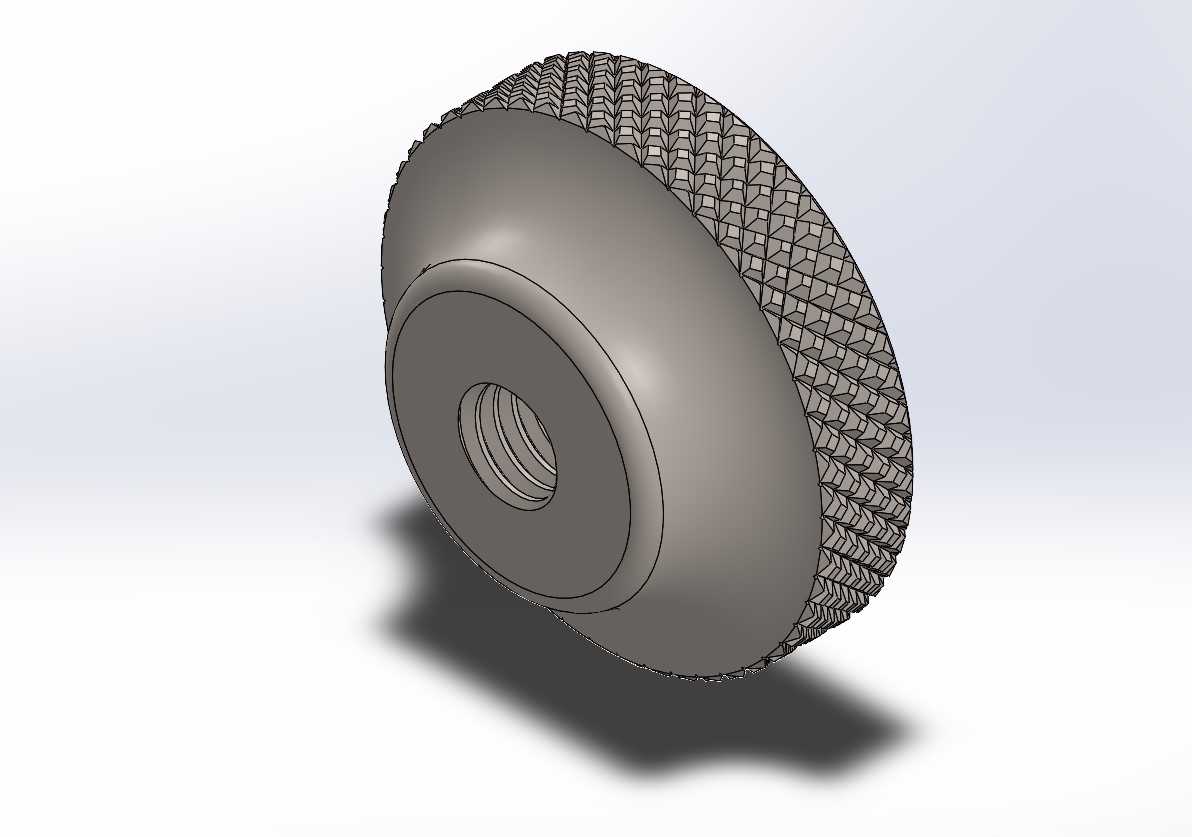

M6规格菱形滚花手拧紧固螺母结构

　　日常做非标设备调试工装、小型检测治具的时候，经常会遇到需要频繁拆装、又不能随身带扳手的场景，比如实验室光学平台的挡块固定、小型电子设备测试架的压条锁紧、工装夹具上的快换压板定位，这类位置的紧固件如果用普通外六角或者内六角螺母，每次调整都要找对应规格的扳手，调试效率极低，滚花拇指螺母就是针对这类无工具快速操作场景设计的典型紧固件。这款螺母的核心螺纹规格为M6×1，属于普通粗牙螺纹范畴，适配市面上绝大多数M6规格的全牙螺杆、螺柱以及设备上预制的M6螺纹孔，螺纹有效啮合深度为10mm，按照普通碳钢螺栓的啮合强度计算，这个深度足够提供日常手工拧紧状态下的可靠锁紧力，不会因为手动施力的极限导致螺纹滑牙，也能满足多数轻载定位场景的抗拉、

　　抗剪需求，不会出现正常使用下的螺纹脱开问题。外形设计上，螺母外圈采用菱形网纹滚花结构，这种滚花纹路和直纹滚花相比，不管是手指顺时针拧入还是逆时针拧松，周向各个角度的接触摩擦力都更均匀，哪怕手上沾了少量切削液、装配油脂或者轻微汗渍，也不会出现拧动打滑的情况，滚花的齿高和齿距经过适配，既不会因为齿太尖锐硌伤手指，也不会因为齿太浅摩擦力不足，即便是戴薄款丁腈劳保手套操作，也能稳稳施加拧动力矩。螺母的整体轮廓做了圆滑过渡处理，靠近螺纹孔的端面是平整的贴合面，能和被固定件的表面完全贴合，不会因为接触面倾斜导致锁紧时压伤工件表面，或者出现锁紧后螺母歪斜的问题，外圈的弧形轮廓刚好贴合拇指指腹的按压弧度，手动拧紧的时候手指能自然搭在螺母外圆上，

　　施力方向和螺母轴线重合，不会出现偏载拧动导致的螺纹别劲问题。从安装边界来看，这款螺母的外径尺寸适配M6螺纹的手工操作需求，不会因为外径过小导致手指捏持发力困难，也不会因为外径过大占用过多安装空间，在排布密集的安装孔位上，相邻两个螺母之间只要预留出手指操作的最小间隙，就能顺利完成拧动操作，不会和相邻的紧固件、结构件发生干涉。设计这类滚花螺母的时候，首先要平衡的就是手动操作力矩和结构尺寸的关系，外径太小的话手指捏持的力臂不足，很难拧到足够的锁紧力，外径太大又会浪费安装空间，甚至在紧凑结构里根本装不下；其次滚花的参数选择也很关键，菱形滚花的网纹夹角、齿深都要匹配常用的操作场景，齿太深的话加工时容易导致外圆变形，还会增加不必要的材料消耗，

　　齿太浅则起不到防滑作用；另外螺纹的有效深度也要匹配，10mm的啮合深度对于M6螺纹来说，既能保证足够的连接强度，又不会因为螺母整体厚度过大增加零件重量和材料成本。在实际设备应用里，这类螺母除了调试工装和检测治具，还经常用在小型设备的门板快拆、防护罩的手动固定、可调式导轨的限位挡块锁紧、摄影器材的辅助支架固定等场景，这些场景的共同特点就是不需要很大的锁紧力矩，但是需要频繁拆装调整，不需要借助额外工具就能操作，相比带翼型的蝶形螺母，这种圆形滚花螺母的外轮廓没有突出的翼片，在设备外部安装的时候不会勾挂衣物、线缆，也不会因为意外碰撞导致翼片断裂或者螺母松动，安全性和耐用性都更优。建模过程中，滚花特征的处理是重点，不能为了省事用贴图代替实际的滚花齿结构，要保证滚花齿的螺旋升角和实际加工参数一致，齿形的收尾处要做自然过渡，避免出现尖锐的棱边，螺纹部分要按照标准M6螺纹的牙型参数建模，保证和标准螺杆的装配间隙符合公差要求，整体的圆角过渡要均匀，尤其是外圆和端面的衔接处，要做合适的倒角处理，既去除加工毛刺，也能避免安装时刮伤操作人员的手。
