M5法兰头六角体空心开口铆接螺母结构

　　在薄板类构件的连接作业场景中，铆接螺母是解决薄板无法攻丝、背面无法操作安装痛点的核心紧固件，这款M5规格的法兰头六角体空心开口铆接螺母，正是针对0.5至2.5mm厚度的薄板连接需求开发的结构件。日常做机柜钣金组装、新能源电池包外壳固定、家电金属壳体拼接、汽车内饰薄板支架安装这类工况时，经常会遇到板材厚度不足、无法加工有效螺纹，或是构件封闭腔体背面无法伸入工具拧装螺母的问题，这类铆接螺母通过拉铆工具从单侧操作即可完成固定，不需要触碰构件背面，完美适配这类封闭空间、薄板基材的螺纹连接需求。

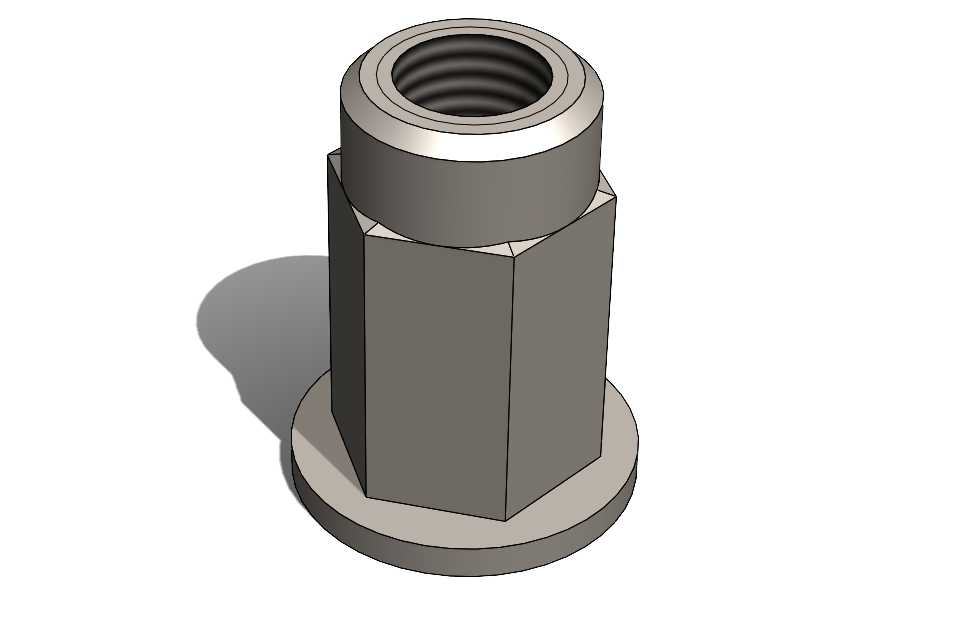

　　从结构设计逻辑来看，这款螺母采用六角主体加底部法兰盘的组合构型，六角段的对边尺寸适配7.0-7.1mm的冲压六角预冲孔，安装时六角段嵌入预制的六角孔内，六角平面与孔壁形成面接触限位，能够在大扭矩拧紧螺丝时有效阻止螺母跟转，避免铆接失效；底部的法兰盘直径大于六角对边尺寸，安装后法兰面紧贴板材表面，一方面增大了与板材的接触面积，降低单位面积压应力，防止拧紧时螺母压溃薄板表面，另一方面也能分散拉铆时的胀形力，让铆接后的抱紧力分布更均匀，提升连接的抗振动、抗松动性能。

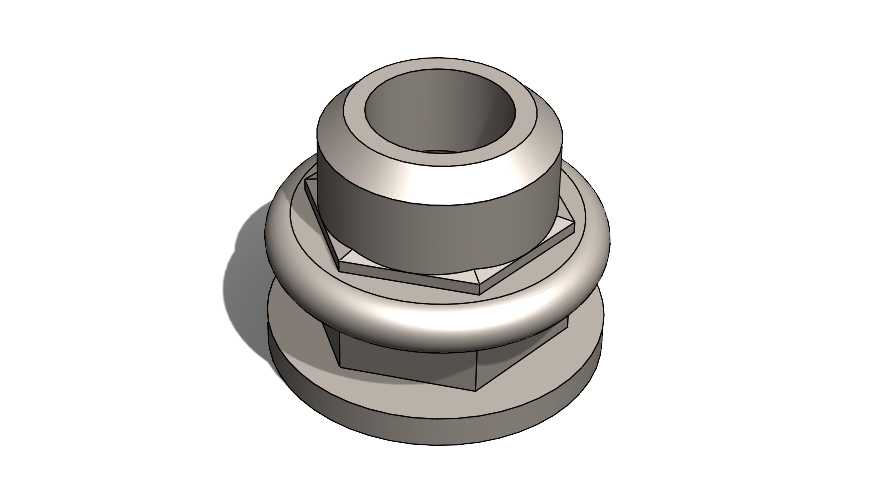

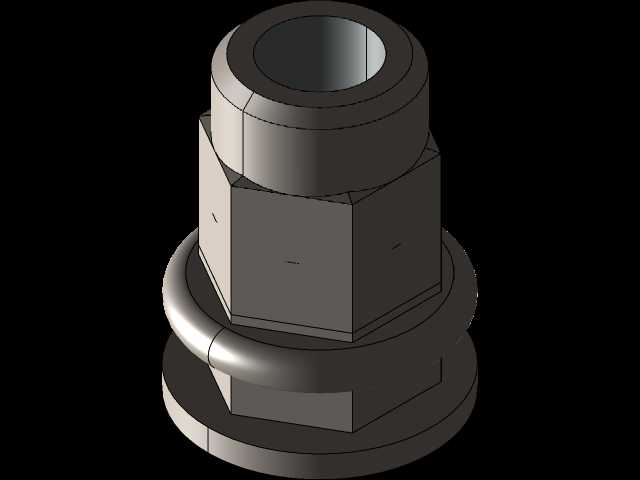

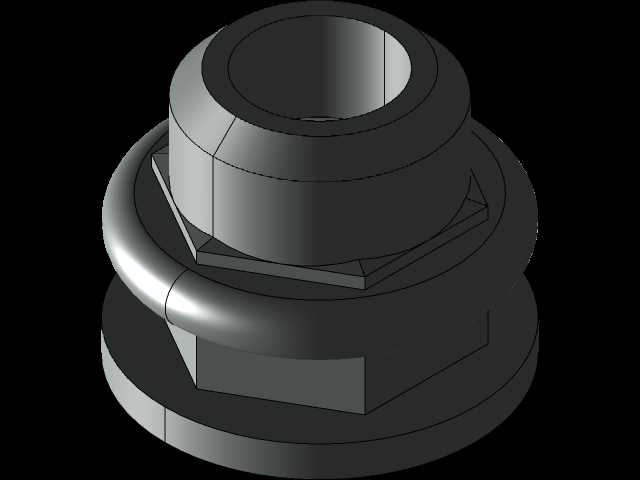

　　上端的开口空心结构是拉铆作业的核心受力部位，拉铆时工具的拉杆旋入螺母内螺纹，拉动芯轴让空心段在板材背面发生可控的塑性胀形，与法兰盘形成夹合结构牢牢抱紧板材，开口端的设计让胀形过程更顺畅，所需的拉铆力更小，同时能适配一定范围内的板材厚度公差，即使板材厚度存在小幅波动，也能通过胀形量的调整实现可靠夹紧。内螺纹为标准M5规格，适配常规M5螺栓、螺钉，螺纹段长度经过匹配设计，既能保证足够的螺纹啮合长度满足连接强度要求，又不会因为螺纹过长导致整体结构冗余、增加不必要的重量和安装空间占用。

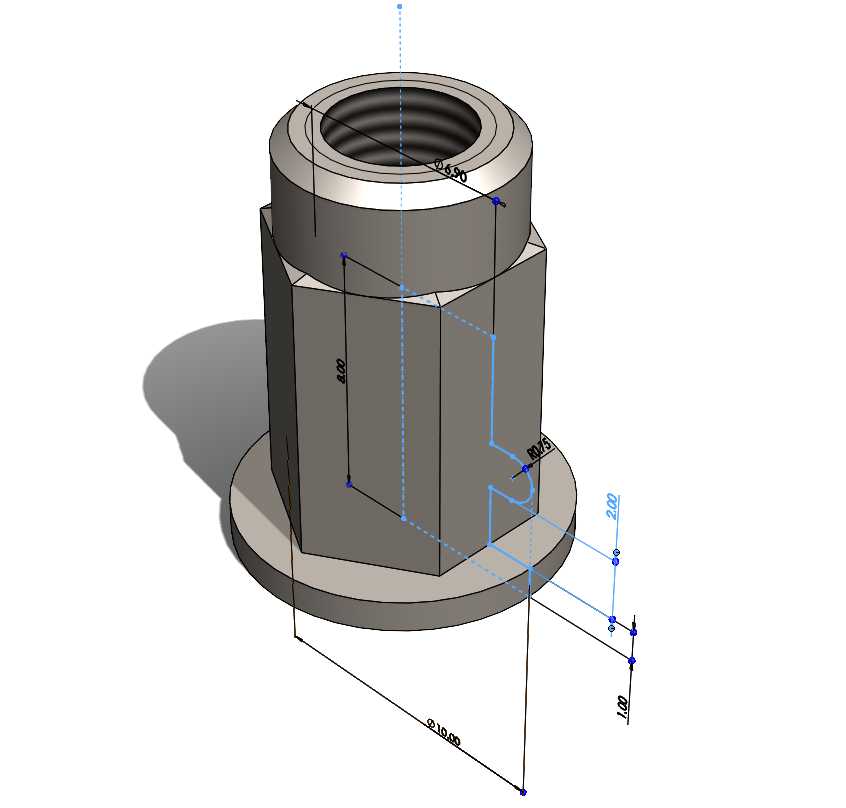

　　做三维建模时，这类紧固件的建模重点在于各段尺寸的边界把控：六角段的高度要匹配适用板材的最大厚度，保证六角段完全嵌入预冲孔后，法兰面能贴合板材表面，不会出现间隙；空心段的壁厚要经过强度校核，既要保证拉铆胀形时不会发生开裂，又要保证铆接后有足够的抱紧力，不会在受拉时脱出；法兰盘的厚度需要兼顾承压能力和结构紧凑性，过薄会导致法兰在拧紧时变形，过厚则会增加整体高度，占用过多安装空间。建模过程中可以先绘制法兰盘、六角柱、内螺纹孔的基础轮廓，再处理上端空心段的开口结构，螺纹部分可以通过螺旋扫描切除生成标准牙型，同时要注意六角段与法兰盘的过渡圆角设计，避免应力集中导致安装或受力时出现断裂。

　　实际选型应用时，需要先确认基材的厚度是否在适配范围内，预冲孔的尺寸和形状要严格匹配六角对边尺寸，孔位边缘不能有过大的毛刺或变形，否则会导致六角段无法完全嵌入，出现跟转问题；拉铆作业时要根据板材厚度调整拉铆枪的行程，保证空心段的胀形量合适，既不能因为行程不足导致抱紧力不够、螺母松动，也不能因为行程过大导致螺纹变形、无法拧入螺丝。这类铆接螺母相比焊接螺母，不需要做焊接表面处理，不会在板材背面留下焊痕，适配喷涂、电镀后的成品板材安装，也不会因为焊接高温导致板材变形，在外观要求高、薄板易变形的场景下优势十分明显；相比压铆螺母，它不需要专用的压铆设备，只用手动或气动拉铆枪即可完成安装，现场作业、小批量组装、售后维修场景下的适配性更强。

　　在结构设计阶段选用这类紧固件时，还要注意安装边界的预留：法兰盘的外径决定了安装位需要预留的沉台或平面空间，六角段的对边尺寸决定了预冲孔的加工精度要求，整体安装后的突出高度要匹配周边构件的间隙，避免出现安装干涉。同时要根据连接的受力需求确认拉铆后的抗拉力、抗扭矩参数，保证在承受振动载荷、冲击载荷时不会出现松动或失效，对于有防腐要求的场景，还可以根据使用环境选择对应的表面处理工艺，匹配不同工况的耐蚀需求。
