PCB板载小型太阳能光伏供电组件结构

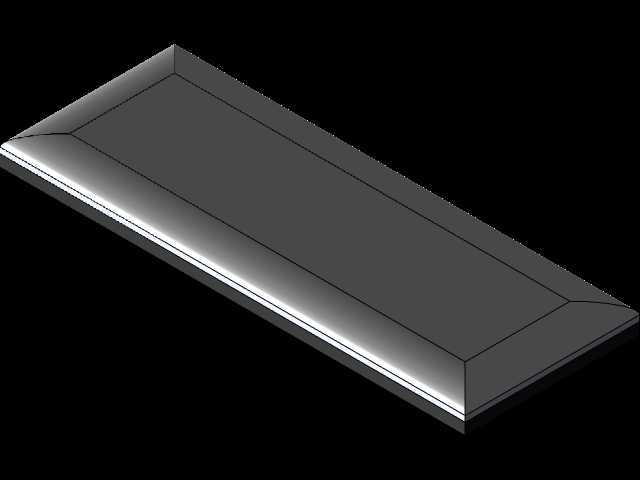

　　在低功耗物联网终端、小型户外传感节点、便携电子外设的供电方案选型中，板载式光伏供电单元一直是兼顾空间利用率与免布线供电能力的优选方案，这款可直接焊接在FR-4 PCB上的小型太阳能光伏电池，正是针对这类紧凑安装场景完成的结构复刻与参数校准。做这类嵌入式供电结构设计时，最先要明确的是安装边界的硬约束——这款光伏单元的外形尺寸控制在40mm×15mm×2.5mm区间，整体采用薄型长方体封装，边缘做了微小的倒角处理，避免在SMT回流焊或者手工焊接过程中，边角的封装材料与PCB焊盘周边的阻焊层产生剐蹭，也能减少组装过程中边缘崩裂的风险。不同于外接式光伏板需要预留接线、固定支架的安装空间，这款组件直接在底部预留了与PCB焊盘匹配的焊接引脚，

　　不需要额外的接插件、固定压片或者粘接结构，焊接完成后组件本体与PCB板面的贴合间隙控制在0.2mm以内，既可以避免间隙过大导致的焊接应力集中，也能减少户外使用时缝隙积灰、凝露带来的绝缘隐患。从实际应用场景来看，这类小型光伏单元主要适配工作电流在毫安级的低功耗设备，比如户外温湿度传感节点、无线蓝牙信标、小型太阳能充电钥匙扣、PCB板载的储能备份供电单元，不需要大尺寸光伏板的大功率输出能力，核心需求是在有限的板上空间内，实现稳定的弱光光电转换，同时满足常规PCB组装工艺的耐温要求。设计这类结构的时候，没有采用常规光伏板的铝合金边框与玻璃盖板结构，而是用透明耐候封装层覆盖内部的光伏电池片，封装层的透光率经过校准，

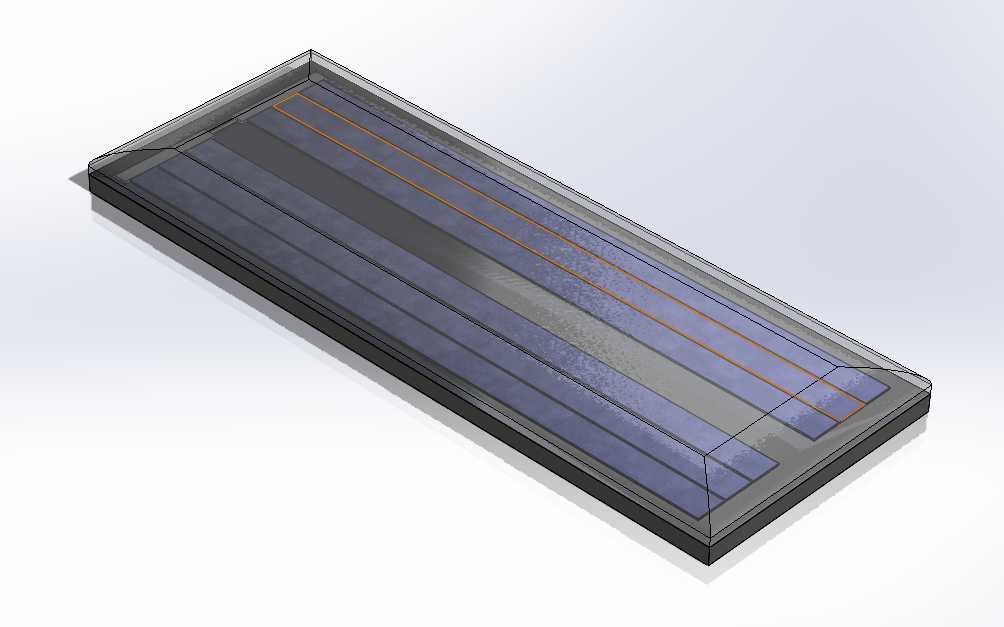

　　既可以保证可见光波段的光线有效入射到电池片表面，也能承受PCB焊接过程中的短时高温，不会出现封装层变形、起泡或者透光率下降的问题。内部的电池片栅线采用平行排布的结构，在有限的受光面积内尽可能减少栅线的遮光损失，同时保证电流收集的均匀性，避免局部阴影导致的电池片输出效率骤降。在安装兼容性设计上，组件的引脚位置与常规0805、1206封装元件的焊接工艺兼容，不需要调整现有SMT产线的钢网开口、回流焊温度曲线，就可以直接完成贴装焊接，对于批量生产的小型电子设备来说，能够大幅降低组装环节的工艺调整成本。考虑到户外使用的环境适应性，封装层的边缘做了密封处理，能够阻挡日常使用中的潮气、盐雾侵入内部电池片，避免电池片氧化导致的寿命衰减，

　　组件整体的厚度控制在2.5mm，不会在PCB板上形成过高的凸起，适配常规的设备外壳内部空间，不需要为光伏组件单独设计凸起的透光窗口结构，只需要在外壳对应位置预留透光区域即可。在结构建模的过程中，完全按照实际样品的测量尺寸完成外形与内部结构的复刻，包括封装层的圆角半径、引脚的伸出长度与宽度、内部电池片的栅线位置与间距，都和实物保持一致，结构工程师在做整机布局的时候，可以直接调用这个模型完成PCB板上的空间排布检查，确认组件与周边电容、电阻、接插件等元件的安全间隙，避免出现组装干涉，也可以提前模拟外壳透光窗口的位置与尺寸，保证组件的受光面积不会被外壳结构遮挡。不同于通用型光伏组件需要考虑支架安装、角度调节的需求，这款板载光伏组件的设计核心是最大化PCB板面的空间利用率，在极小的安装体积内实现稳定的光电转换输出，不需要额外的结构固定件，依靠焊接引脚就可以同时实现电气连接与机械固定，在长期的振动环境下也能保持连接可靠性，适合用在户外部署的低功耗传感设备、便携消费电子、小型离网电子装置的供电方案中。建模过程中也还原了组件表面的封装质感与内部电池片的排布细节，在做整机装配验证的时候，可以直观看到组件在设备内部的实际呈现效果，提前评估外观面的透光区域设计是否合理，避免后期开模后才发现受光遮挡、安装干涉等问题，减少结构迭代的时间成本。
