圆柱电芯接线管路连接结构造型

项目分类:电池 发布时间:2021-12-10 ID:454923
  • 圆柱电芯接线管路连接结构造型
  • 圆柱电芯接线管路连接结构造型

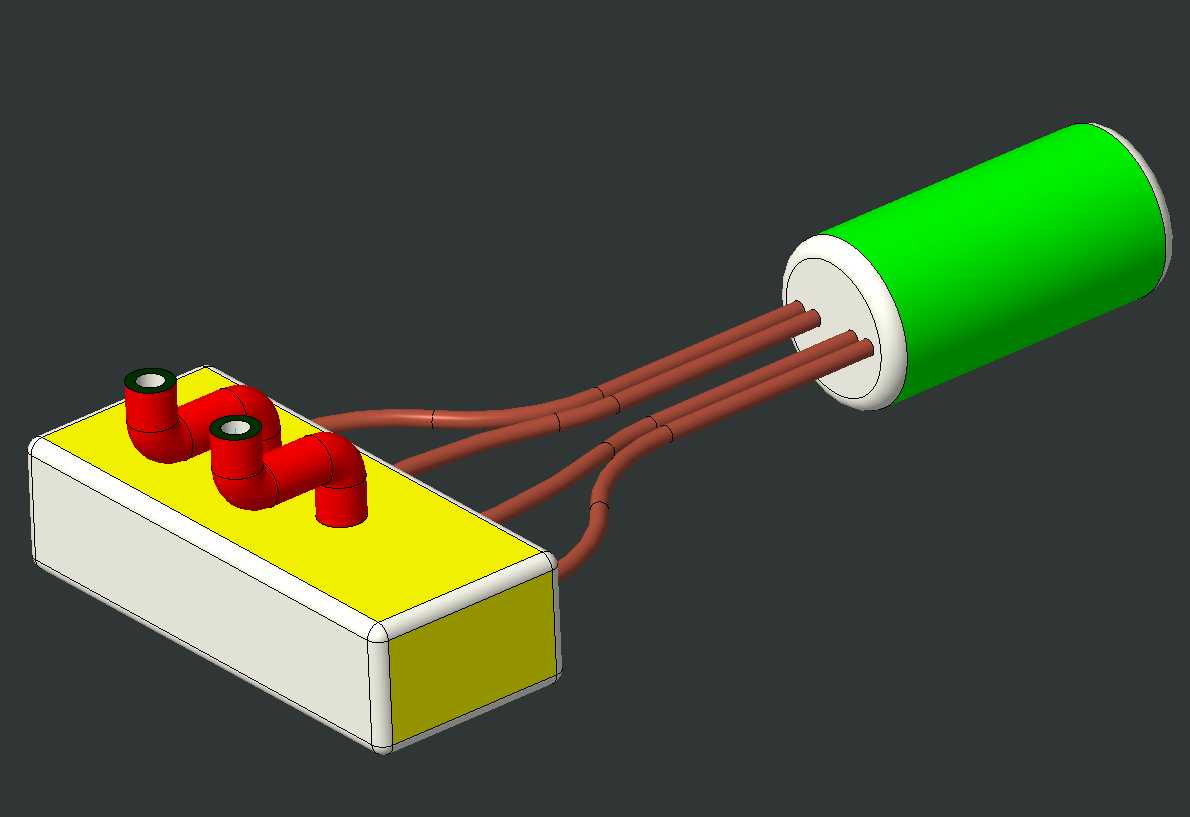

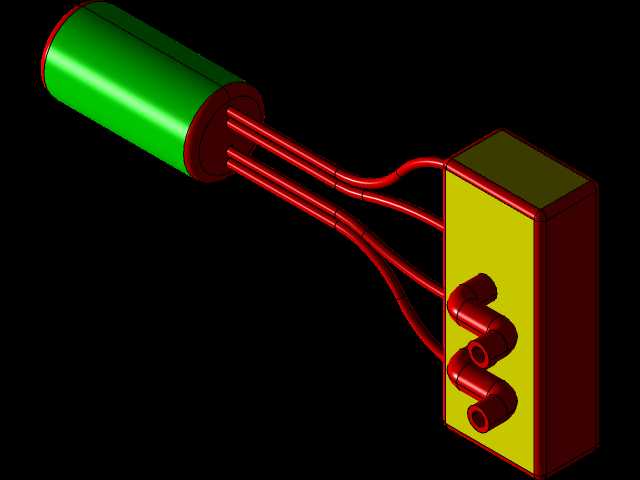

  这套结构主要面向小型储能模组、便携供电设备的电芯外接布线场景,在实际工程应用中,这类结构常出现在户外便携电源、小型备用储能单元、低压直流供电模组的内部布线环节,用来解决单颗圆柱电芯与外部负载端的走线连接、绝缘防护以及管路固定问题。从实际使用角度出发,该结构的核心功能是实现圆柱电芯与接线基座之间的柔性管路连接,既能够保证电芯输出端的接线具备足够的弯折余量,避免设备受振动、冲击时线束硬连接出现焊点脱落、线芯断裂的问题,同时管路本身可以对线芯形成物理防护,隔绝模组内部其他金属构件的剐蹭,也能避免多路线芯之间出现短接风险。

  设计过程中首先确定了圆柱电芯的安装边界,电芯采用常规18650规格的尺寸基准,端面直径18mm,整体长度65mm,电芯端面的接线端预留了3mm的绝缘凸台,管路与电芯端的连接采用过盈配合结构,配合公差控制在0.1-0.15mm之间,既可以保证装配时的推入顺畅度,也能避免长期使用后管路从电芯端松脱。接线基座部分采用长方体盒式结构,整体外形尺寸控制在45mm×30mm×20mm的范围内,基座顶面设置两个凸起的弯管接头,接头内径与连接管路的外径匹配,接头根部做了R2的圆角过渡,避免管路弯折时出现直角死折,影响内部线芯的穿设。

  管路部分采用柔性绝缘材质的设计思路,每路线芯单独穿入独立管路,从电芯端面引出后分三路延伸至基座的两个接头位置,管路的走线路径做了弧度优化,最小弯折半径控制在管路直径的3倍以上,避免弯折处出现管路瘪塌、堵塞线芯穿设通道的问题。布线时特意预留了10mm左右的管路长度余量,当电芯需要拆装维护时,可以直接将电芯从安装位拉出一定距离,无需拆除管路与基座的连接,大幅提升后期维护的便捷性。基座的安装边界做了明确的限位设计,基座底部预留2mm的安装凸边,凸边上设置两个直径2.5mm的安装孔,孔距为38mm,可以直接通过自攻螺丝固定在设备内部的塑料安装支架上,安装时基座与电芯的轴线保持平行,两者之间的中心距控制在55mm,保证管路的弯折弧度处于最优区间,不会出现过度拉扯的情况。

  在结构细节处理上,基座顶面的两个弯管接头呈错位排布,避免两路管路在引出时出现互相挤压、堆叠的情况,管路与接头的连接位置同样采用过盈配合,装配时可以在管路端部涂抹少量硅脂降低装配阻力,装配到位后管路端面与接头内部的台阶面贴合,保证连接位置的密封性,避免灰尘、水汽从连接位置进入管路内部侵蚀线芯。电芯端的管路连接位置,特意将管路插入端做了15度的倒角处理,装配时可以顺利对准电芯端面的接线孔,不会出现管路端面刮伤电芯绝缘层的问题。

  从实际装配验证的角度来看,这套结构可以承受频率10-50Hz、加速度2g的持续振动测试,持续振动2小时后管路连接位置无松脱,线芯导通正常,绝缘电阻保持在100MΩ以上,满足小型电子电气设备的内部布线安全要求。同时这套结构的零件数量少,除电芯外仅包含基座、连接管路两类构件,加工工艺成熟,基座可以采用ABS注塑成型,管路采用常规PVC绝缘软管即可,整体物料成本低,适合批量生产装配。在建模过程中,所有配合面的公差都做了对应设置,管路的走线路径采用扫掠特征生成,保证管路整体的曲率连续,没有突变的折角,后续导出工程图时可以直接提取管路的长度参数,方便采购时确定软管的裁切长度,基座的安装孔位、接头尺寸都做了参数化关联,如果后续需要适配其他尺寸的圆柱电芯,只需要修改对应参数即可快速调整整体结构,无需重新绘制全部特征,大幅提升设计迭代的效率。
