12V7.2Ah铅酸储能蓄电池三维结构

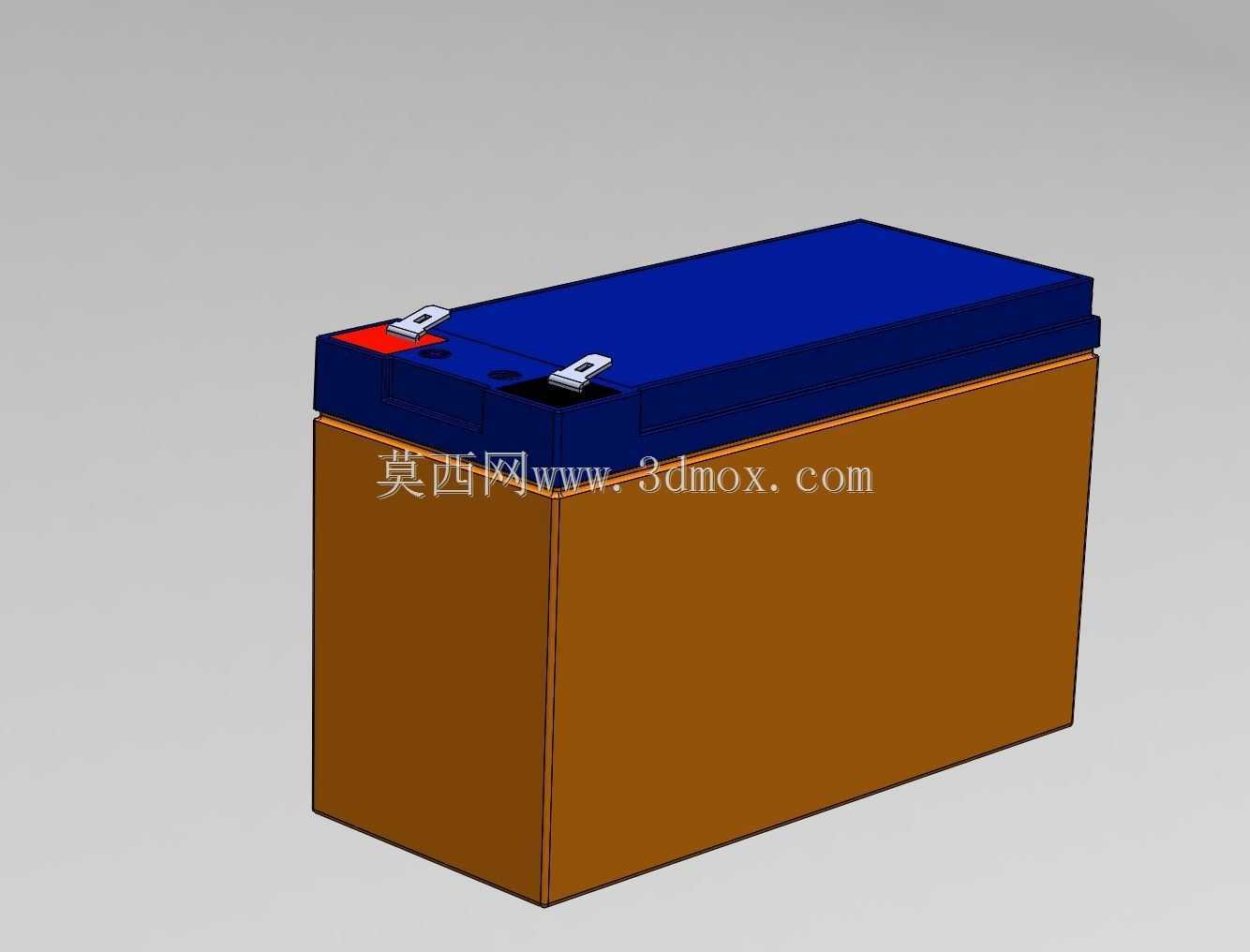

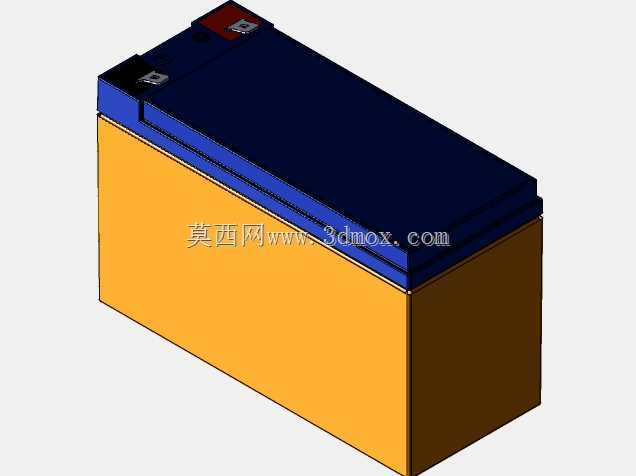

　　在工业直流供电、后备储能、小型动力配套的场景里，这类12V7.2Ah规格的铅酸蓄电池是应用覆盖极广的基础部件，小到UPS不间断电源的内置储能单元、消防报警系统的备用供电模块，大到电动代步车的辅助电源、户外小型光伏储能系统的储电单元，都能见到同结构产品的身影。做这类部件的三维建模时，首先要抓准实际使用中的安装约束：这类电池大多采用卧式矩形壳体结构，壳体采用ABS阻燃材质注塑成型，侧壁做了均匀的加强筋布局，既可以承受内部极板组的重量与充放电过程中的轻微形变，也能在多电池并排安装时避免壳体侧壁鼓胀影响装配间隙。顶部的蓝色封盖与棕色壳体采用超声波焊接工艺封合，建模时要还原封盖边缘的焊接止口结构，这个结构是实际生产中保证电池密封性能、

　　防止电解液渗漏的关键，很多新手建模时容易忽略止口的台阶尺寸，导致后续做装配干涉检查时出现误判。顶部的两个接线端子是建模时需要重点把控的安装边界，端子采用内嵌铜芯外包铅层的结构，红色标识对应正极、黑色标识对应负极，两个端子的中心距、端子的凸起高度、接线片的压接平面尺寸都严格匹配常用的蓄电池接线夹规格，实际选型装配时不用额外做转接件就能直接压接接线。电池的底部做了浅凹槽的定位结构，对应设备电池仓内的定位凸筋，安装时顺着凸筋滑入就能自动对齐位置，不会在设备移动过程中出现窜动，建模时要还原这个凹槽的深度与宽度，保证和标准电池仓的定位结构匹配。从功能设计上看，这类阀控式铅酸蓄电池不需要额外补充电解液，封盖上预留了单向排气阀的安装位，

　　建模时要在封盖对应位置做出阀座的沉孔结构，这个位置是电池内部压力过高时自动泄压的通道，位置偏差会影响后续排气阀的装配密封性。壳体的壁厚设计遵循注塑件的均匀壁厚原则，整体壁厚控制在2.5mm左右，转角处都做了R3以上的圆角过渡，避免注塑成型时出现应力集中导致的壳体开裂，同时四个底角做了小幅的倒角处理，方便电池装入电池仓时的导向，不会因为边角卡滞划伤仓体内壁。在做设备整体布局时，这类电池的周边要预留不小于10mm的散热间隙，因为铅酸电池在大电流充放电时会有小幅温升，间隙不足会影响电池的使用寿命，建模时可以在电池外围做简化的间隙参考面，方便后续结构评审时快速核对安装空间。另外要注意，电池顶部的端子周边做了下沉的防护围边，

　　高度略高于端子顶面，这个结构是为了防止金属异物掉落在端子上造成正负极短路，是安全设计的关键细节，建模时不能省略这个围边结构，否则做安全校验时会不符合电气安全的设计要求。这类电池的重量集中在壳体内部的极板组，建模时可以通过给壳体内部赋予对应密度的质量属性，还原电池的实际重心位置，方便后续做设备整体的重心校核，避免设备因为电池重心偏移出现放置不稳的问题。在做布线设计时，端子的接线方向要预留足够的接线弯曲半径，一般接线从端子引出后向上弯曲的半径不小于线缆直径的5倍，建模时可以在端子位置做简化的线缆走向参考，避免后续布线时出现线缆弯折过度导致的线芯断裂问题。
