圆形密封式带安装支架电磁继电器结构

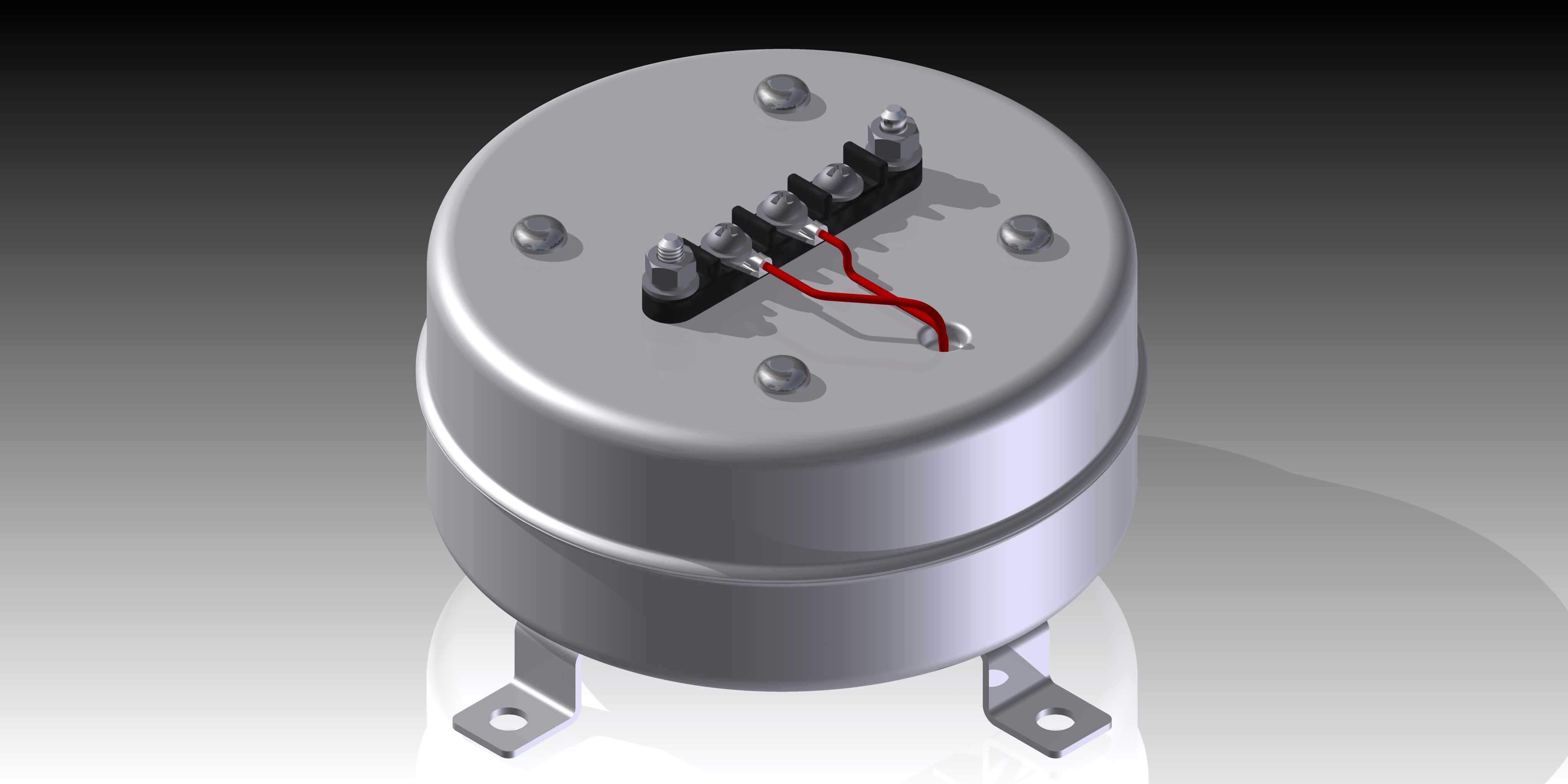

　　这款圆形密封结构的电磁类控制元件，常应用在工业电气控制柜、户外机电设备、车载电气回路这类对防护性能有一定要求的控制场景中，核心作用是通过小电流回路的通断，驱动后端大电流负载的回路切换，避免操作人员直接接触高压大电流回路，同时实现控制信号与动力回路的电气隔离。从结构设计来看，整体采用上下扣合的圆柱形金属壳体，壳体接缝处做卷边压合处理，能有效阻挡粉尘、潮气侵入内部电磁线圈与触点组件，适配多粉尘、有凝露风险的工业安装环境。顶部的接线端子采用绝缘基座固定，每个接线柱都配套锁紧螺丝，端子间预留了足够的电气间隙，现场接线时可以直接将导线端头压接端子后锁紧，不需要额外做绝缘隔离处理，端子旁预留的接线点位还支持外接状态指示的短接线，

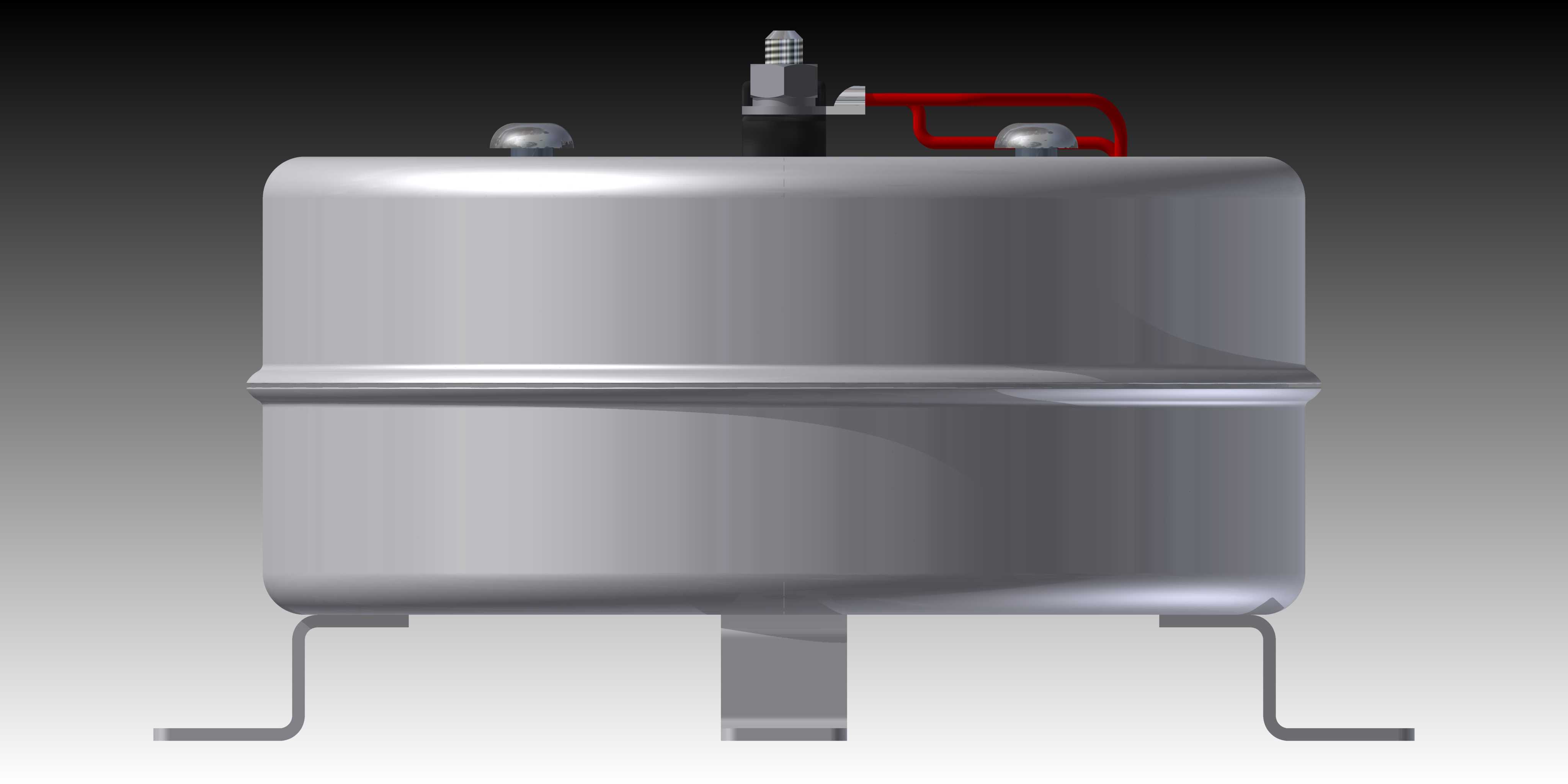

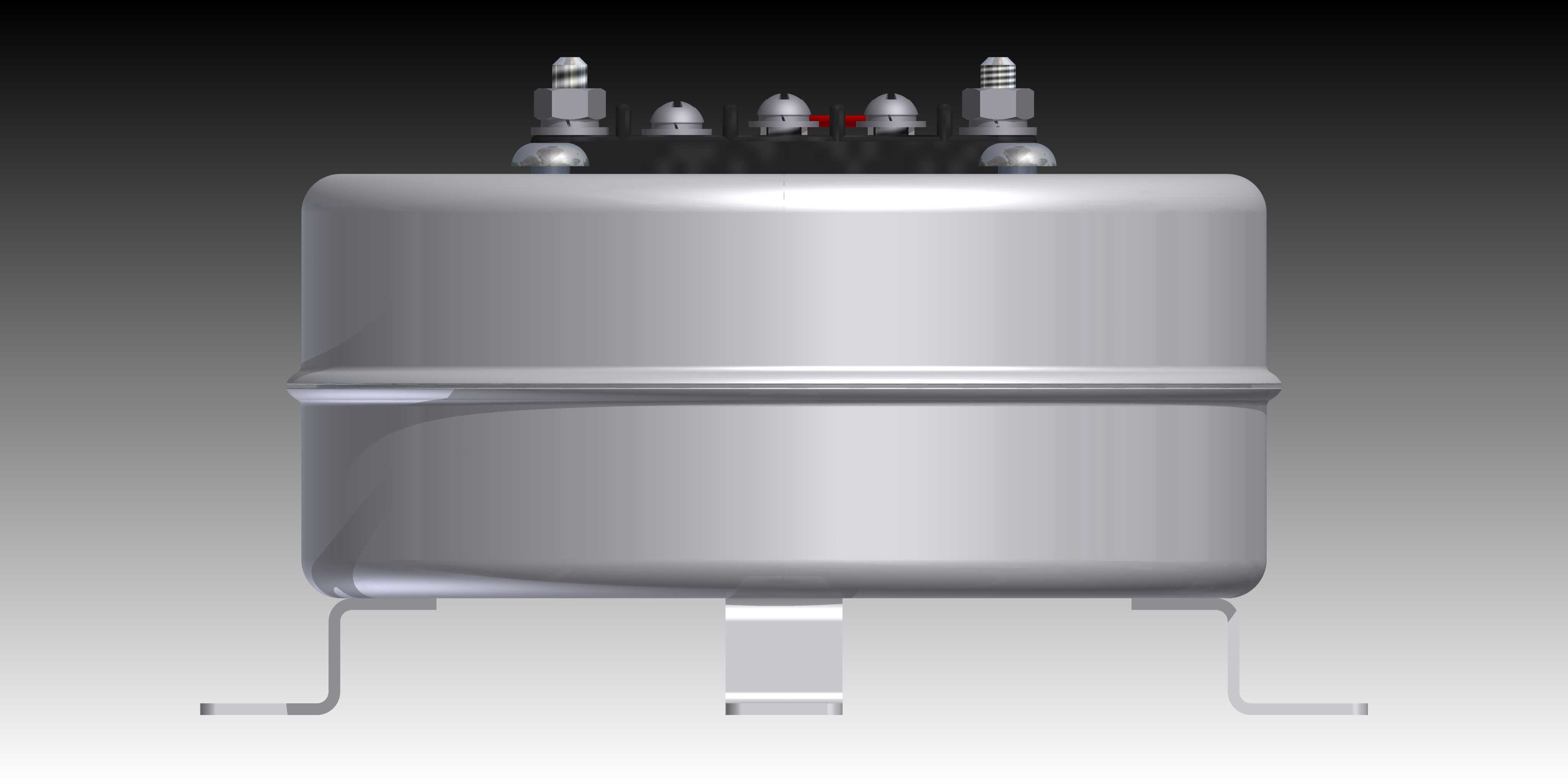

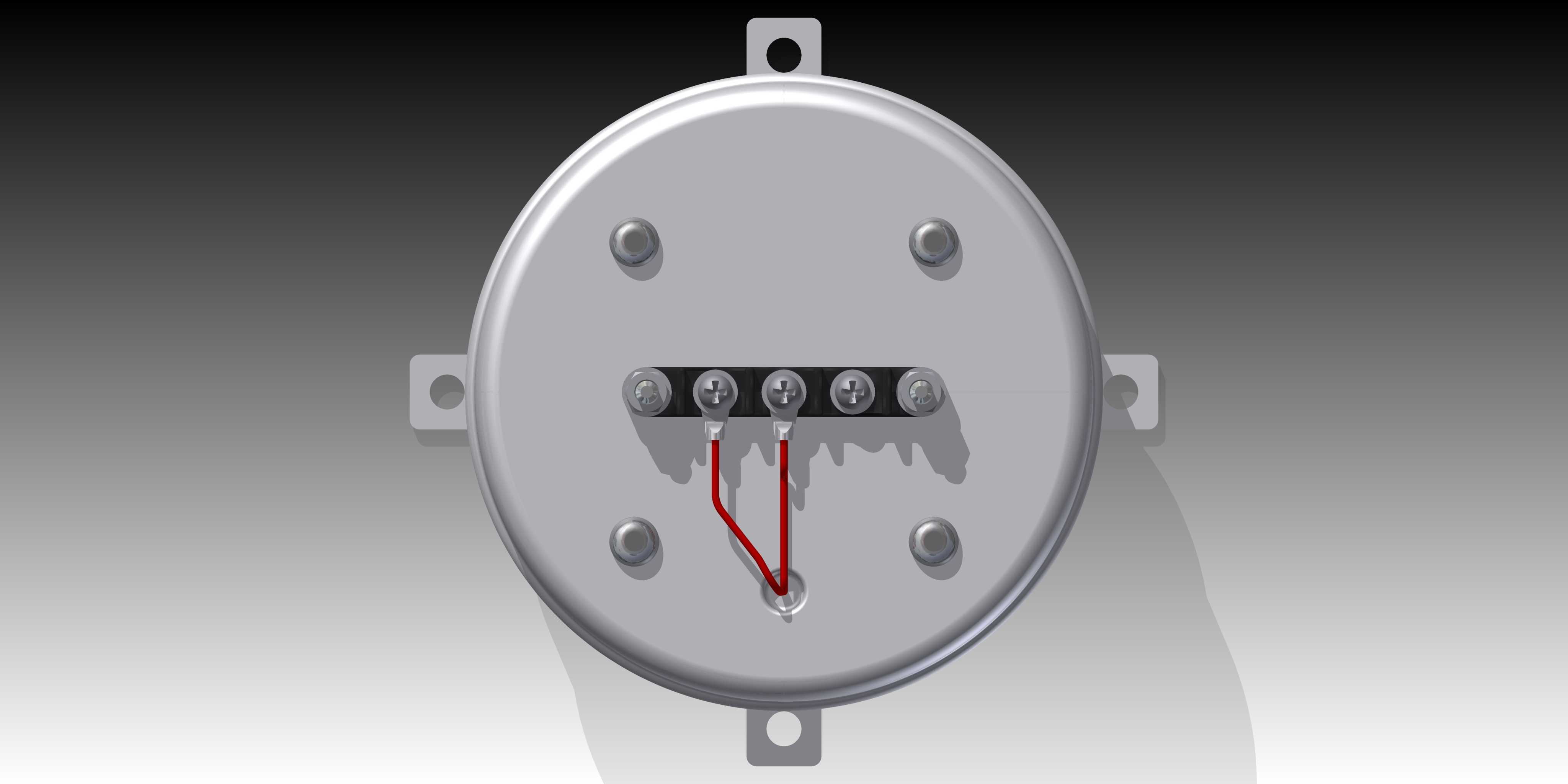

　　方便运维人员快速判断元件工作状态。底部的两个L型安装支架采用一体冲压成型，支架上开有圆形安装通孔，安装时可以直接通过螺栓固定在设备的安装板或者电控箱的导轨安装板上，两个安装脚的间距经过匹配设计，能适配行业内通用的元件安装孔位标准，不需要额外定制安装转接件。设计过程中优先考虑了现场安装的便捷性与长期运行的可靠性，壳体的金属材质既可以作为内部电磁组件的磁屏蔽结构，减少外界电磁干扰对线圈吸合稳定性的影响，也能提升整体结构的抗冲击性能，在设备有小幅振动的工况下，不会出现壳体开裂、接线松脱的问题。顶部的固定螺丝采用圆周均布设计，将上盖与底座牢牢锁紧，既保证了密封性能，后期需要检修内部触点时，也可以快速拆卸上盖完成维护，不需要破坏整体壳体结构。

　　接线端子的排布遵循了电气控制的常规接线习惯，常开、常闭触点的接线位相邻排布，现场布线时可以减少导线交叉，让柜内走线更加规整。整体的外形尺寸控制紧凑，圆柱形的结构相比方形元件在相同安装空间下，内部可以容纳更大线径的电磁线圈，提升触点的带载能力，同时圆润的外壳没有尖锐棱角，在安装空间局促的柜体内布线时，不会划伤导线绝缘层。
