40×25×1mm规格VHB双面泡沫粘接垫

　　在户外影像挂载、小型电子设备装配、轻型结构临时固定这类场景里，薄型双面泡沫粘接件的选型一直是结构工程师容易忽略的细节——很多人习惯直接调用通用双面胶模型，等到装配验证时才发现，要么基材厚度公差过大导致装配面出现缝隙，要么泡棉回弹性不足无法抵消安装面的平面度误差，要么粘接面的纹理设计不合理导致排气不畅出现鼓包，影响长期粘接可靠性。这款薄型VHB双面泡沫垫的建模，就是针对这类小尺寸、薄规格粘接固定场景做的精细化设计，完全贴合实际生产装配的使用需求。

　　从实际使用场景来看，这类1mm厚度的VHB泡沫垫最常出现在运动相机挂载场景中，比如骑行、滑雪、户外徒步时使用的GoPro类运动相机，很多曲面粘接底座、头盔固定座、异形支架的安装，都需要这类薄型泡棉胶垫来做过渡：一方面1mm的厚度不会让挂载件突出安装基面太多，避免高速运动时风阻过大或者剐蹭到周边物体，另一方面VHB材质的高粘特性可以在不打孔、不破坏安装基面的前提下，提供足够的粘接强度，哪怕是在低温、轻微淋雨的户外环境下，也能保持稳定的固定效果，不会出现相机脱落的风险。除了影像挂载场景，这类小尺寸泡沫垫也广泛用在小型工控盒的面板固定、传感器模块的临时安装、非金属外壳的拼接粘接、装饰铭牌的贴合固定等场景，只要是需要兼顾薄型安装、缓冲减震、可靠粘接的位置，都能用到这类规格的垫片。

　　从功能特性上看，这款泡沫垫采用VHB泡棉基材，本身具备不错的压缩回弹性，当两个粘接面存在0.1-0.3mm的平面度误差时，泡棉被压缩后可以完全填充接触面的微小缝隙，避免硬接触导致的应力集中，也能防止灰尘、水汽从粘接缝隙渗入。和普通的薄型双面胶不同，VHB泡棉的内聚强度更高，长期承重下不会出现胶层蠕变移位的问题，哪怕挂载的设备有持续的轻微振动，比如骑行时的路面颠簸、设备运行时的小幅震动，胶层也能保持稳定的粘接状态，不会慢慢脱开。垫片的双面都做了均匀的胶层覆盖，边缘没有溢胶设计，粘贴时不会有多余的胶从垫片边缘挤出来，影响装配外观。

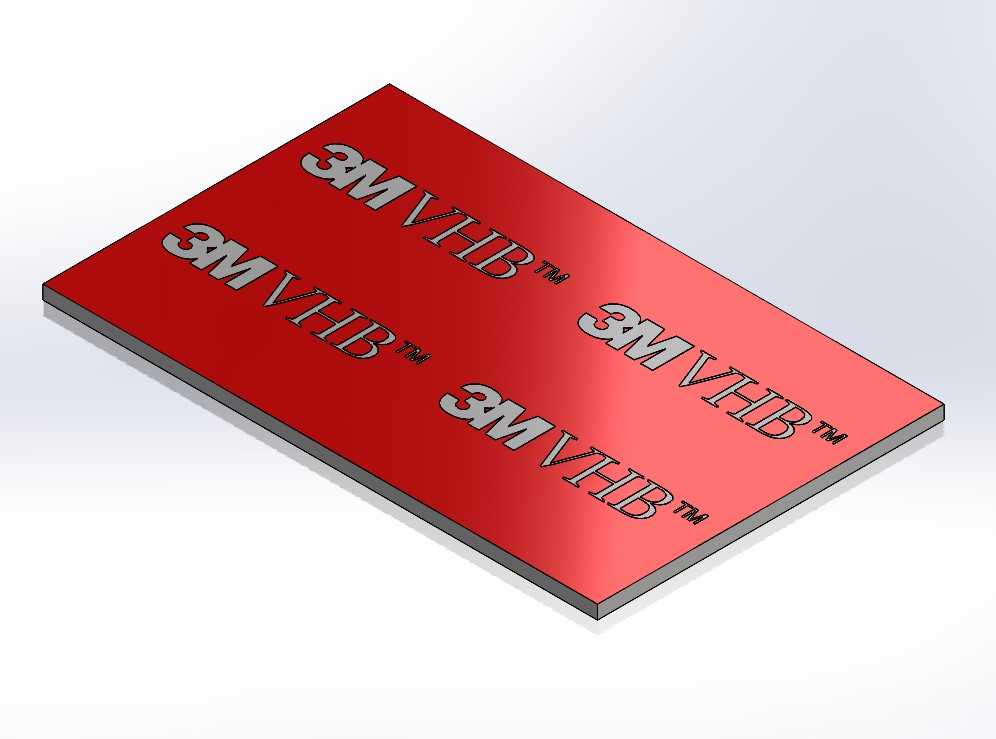

　　设计思路上，建模时没有做过度的简化，而是还原了实际产品的细节特征：首先是整体的长方体基材，严格按照40mm长、25mm宽、1mm厚的尺寸做实体建模，四个边角做了微小的圆角处理，避免直角边缘在粘贴时出现翘边的问题——实际生产中，直角的泡棉垫边角很容易因为外力剐蹭起翘，慢慢导致整个垫片脱开，微小的圆角可以大幅降低这类风险。垫片表面的品牌标识做了凹陷式的纹理设计，一方面是还原真实产品的外观特征，另一方面这些凹陷的纹理在粘贴时可以起到辅助排气的作用，当垫片从一侧向另一侧按压贴合时，接触面之间的空气可以顺着纹理的凹槽排出，避免胶面和安装面之间残留气泡，提升有效粘接面积。建模时把胶层和泡棉基材做了分层处理，泡棉主体是带轻微弹性的实体特征，表面的胶层做了极薄的厚度模拟，方便工程师在做装配仿真时，分别赋予泡棉和胶层对应的材料属性，更准确地模拟压缩后的形变状态和粘接应力分布。

　　从安装边界来看，这款垫片的公称尺寸是40×25mm，设计安装时需要预留的最小粘接面尺寸不能小于42×27mm，也就是垫片四周至少留出1mm的操作空间，方便粘贴时调整位置，也避免垫片边缘和安装基面的边缘齐平导致容易起翘。1mm的厚度属于薄型规格，压缩后的最小厚度可以到0.6mm左右，设计安装槽位时，如果是嵌入式安装，槽深建议设置在0.7-0.8mm，这样垫片装入后会有0.2-0.3mm的预压缩量，既可以保证粘接面完全贴合，也不会因为压缩量过大导致泡棉失去回弹性。需要注意的是，这类泡棉垫的安装基面需要做清洁处理，不能有油污、脱模剂、灰尘等杂质，否则会大幅降低粘接强度，建模时如果是做装配模拟，也可以在垫片和安装面之间预留微小的间隙，模拟实际粘贴时的胶层填充效果，避免装配干涉检查时出现误判。

　　很多工程师在做这类小辅件的建模时，往往随便拉一个长方体就应付过去，等到实际装配时才发现尺寸不对、特征缺失，导致整个装配体的干涉检查出错，或者导出工程图时无法准确标注垫片的规格。这款模型的所有尺寸都做了参数化关联，长、宽、厚三个核心尺寸可以根据实际使用需求快速调整，比如需要用到30×20mm规格的同类型垫片，只需要修改对应的参数就能快速生成新的模型，不需要重新绘制草图，能大幅提升结构设计的效率。垫片的边缘圆角、表面纹理这些细节也都做了参数化设置，可以根据不同厂家的产品特征快速调整细节，匹配实际采购的物料规格，避免模型和实物脱节。在做整机装配时，这类小垫片的模型精度也会影响整个BOM表的准确性，精准的模型可以直接导出对应的物料规格，不需要后续再手动核对垫片的尺寸参数，减少BOM出错的概率。
