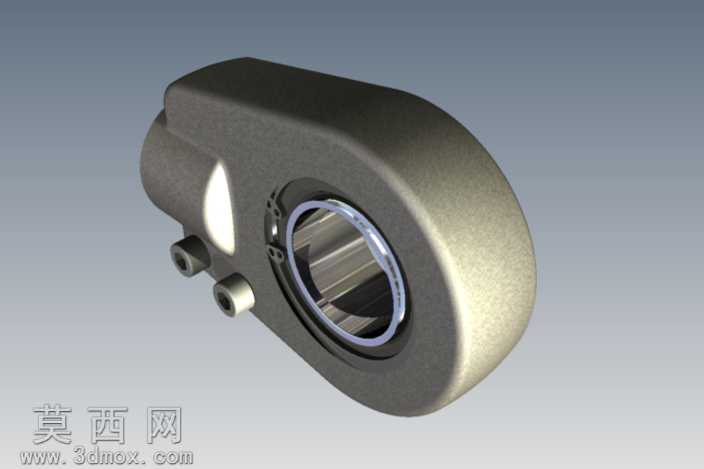

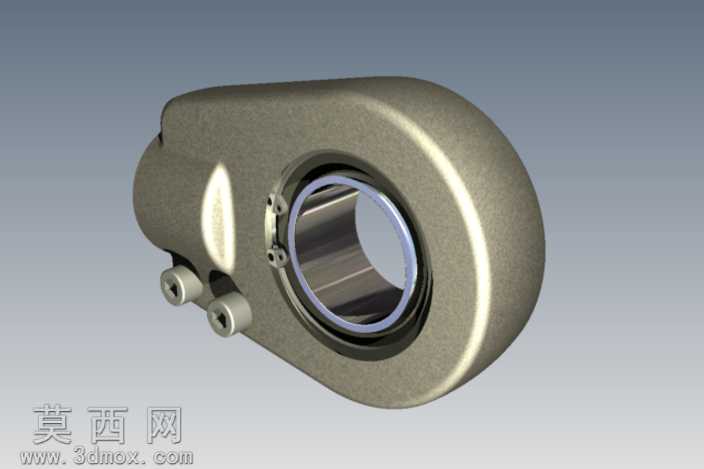

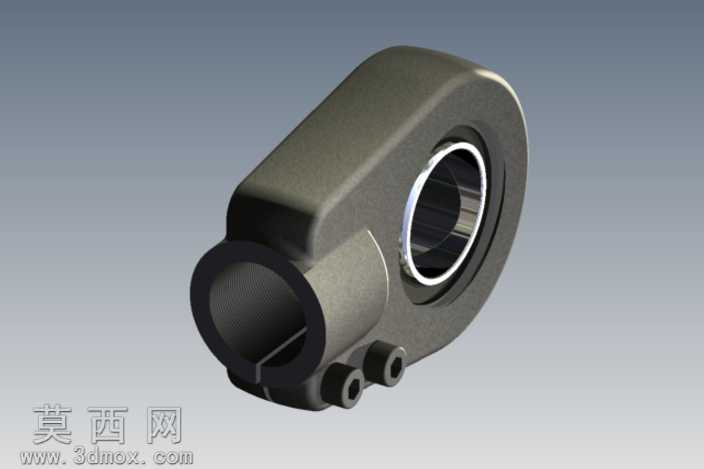

GIHR-K50液压油缸杆端关节轴承结构

本作品为GIHR-K50型杆端铰接部件的三维建模成果，建模过程中首先对实体部件进行尺寸测绘，提取杆端壳体的外轮廓弧度、轴承安装孔位同轴度、锁紧螺钉孔位分布等核心参数，在三维建模环境中先通过草绘绘制壳体的截面轮廓，使用回转特征生成主体壳体的基础外形，再对壳体侧边的锁紧安装位进行拉伸切除，预留出锁紧螺钉的安装孔与定位槽，保证两个锁紧螺钉的孔位轴线与轴承内孔轴线的空间位置精度符合实际装配要求。轴承部分采用分层建模逻辑，分别构建外圈、内圈、密封衬层三个独立零件，外圈与壳体的安装位设置过盈配合的装配约束，内圈预留铰接销轴的安装通孔，衬层部分模拟实际的自润滑材质结构，还原关节轴承可实现小角度偏转的活动特性。材质渲染阶段，壳体部分赋予铸钢哑光金属材质，调整表面粗糙度参数模拟铸造后经机加工的金属质感，边缘处添加细微的倒角光影效果还原真实机加工的工艺特征；轴承内圈赋予抛光轴承钢材质，提升表面反光度以区分内外圈的材质差异，锁紧螺钉赋予镀锌紧固件的亮面金属质感，密封衬层赋予深色橡胶类材质，通过不同材质的光影对比清晰区分各个装配部件的结构边界。结构设计上还原了该杆端部件的实际功能逻辑，侧边的锁紧螺钉用于装配后锁定轴承外圈位置，避免工作过程中轴承外圈与壳体发生相对转动，整体扁形壳体结构适配油缸端部的安装空间，可在液压系统工作时承受径向载荷与一定的偏载力矩，关节轴承的内圈偏转能力可补偿油缸工作过程中出现的安装角度偏差，降低铰接位置的应力集中问题。建模过程中对所有装配接触面进行了干涉检查，确保各零件装配后无结构冲突，转动副位置预留了合理的活动间隙，完全还原该款杆端部件的实际装配与工作特性，可用于液压系统装配模拟、维修教学演示、零部件选型参考等场景。
